دستهبندی : تعلیق و فرمانپذیری

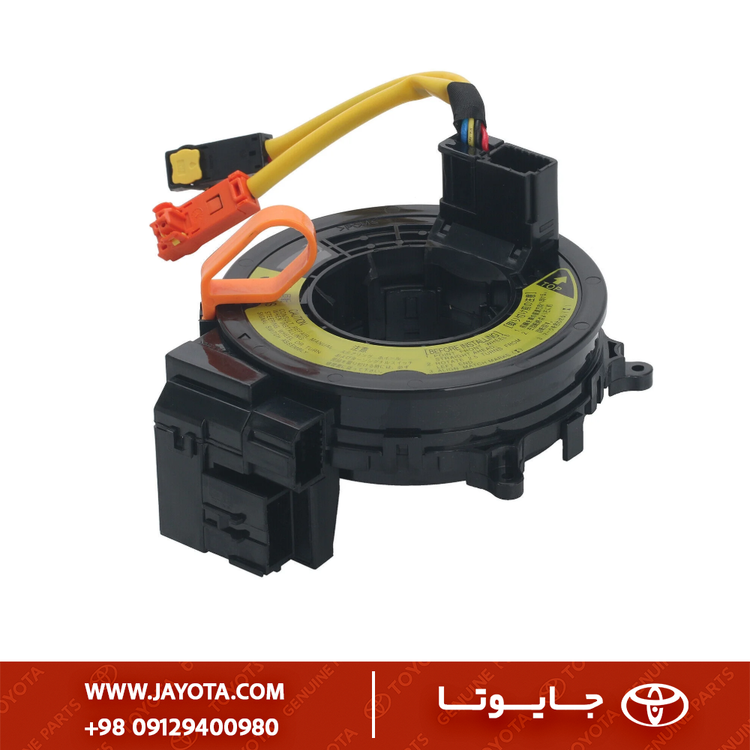

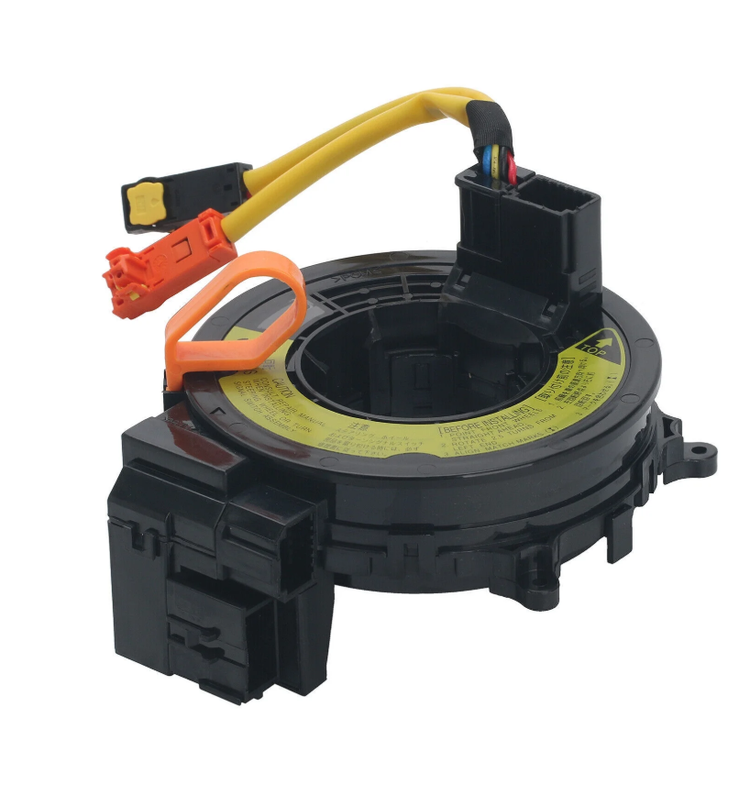

سیم پیچی داخل فرمان Toyota 4Runner (مدلهای 2003 تا 2009) Toyota FJ Cruiser (مدلهای 2007 تا 2014) Toyota Land Cruiser (سری 100) (مدلهای 2003 تا 2007)
Steering wheel clock spring Toyota 4Runner (2003-2009), Toyota FJ Cruiser (2007-2014), Toyota Land Cruiser 100 Series (2003-2007)
شناسه کالا 84306-60080
موجود در انبار جایوتا | خرید انواع لوازم یدکی تویوتا
ارسال از امروز
۱٬۷۰۰٬۰۰۰ تومان
مشاهده محصول در سبد خرید
معرفی و کاربرد
سیمپیچی داخل فرمان یا Spiral Cable (Clockspring) یکی از اجزای کلیدی سامانهٔ ایمنی (SRS Airbag System) و فرمان در تویوتا 4Runner است.
این قطعه وظیفه انتقال سیگنالهای الکتریکی بین ستون فرمان و کیسه هوا، بوق و کنترلهای مولتیمدیاست؛ در حالی که چرخش فرمان آزادانه ادامه دارد.
شماره فنی اصلی آن 84306‑60080 بوده و در مدلهای Toyota 4Runner (2003 – 2009) N210 Series، لکسوس GX470 و Land Cruiser Prado 120 (2003 – 2009)** بهصورت مشترک نصب میشود.
مشخصات فنی (Technical Specifications)
| مورد | مشخصات |
|---|---|
| شماره OEM اصلی | 84306‑60080 |
| مدلهای سازگار | Toyota 4Runner N210 (2003–2009) / Lexus GX470 / Land Cruiser Prado 120 |
| نوع قطعه | Spiral Cable Assembly (SRS Clock Spring) |
| تعداد پین کانکتور | 5 + 2 پین (ترکیبی کیسه هوا + مولتیمدیا + بوق) |
| مدار چرخشی (Turns Limit) | 2.5 دور به هر سمت |
| جنس بدنه | PA6 + ABS Black Reinforced |
| نوع رول مس | مس خالص EC Grade (0.05 mm × 3 mm) داخل ریبون پلیاستر |
| مقاومت مدار | 1.0 Ω ± 0.05 Ω |
| دمای کاری | −35 °C تا +85 °C |
| Tolerance چرخشی | ± 5° از نقطه مرکز OEM |
| استاندارد تولید | ISO/TS 16949:2016 / RoHS Compliant |
| کشور سازنده | تایوان یا چین (درجه OEM Replacement Grade A) |
ویژگیها و مزایای فنی
- طراحی مطابق با ساختار OEM Toyota 84306‑60080 با سوکت و کانکتور زرد SRS.
- سیم مس پهن (Flat Coil Cable) از مس EC Class با پوشش Polyimide برای عمر چرخشی بیش از 1 میلیون دور.
- بدنهٔ PA6 Glass‑Filled برای مقاومت در محیط های گرم و ارتعاشی.
- تطابق کامل با ماژول Airbag و سیستم فرمان برقی OEM (Part No. 45130‑35xxx Assembly).
- دارای ترمز قفل موقت (Center Lock Pin) برای نصب بدون انحراف.
- تست عملکردی SRS Continuity و Zero Resistance تحت فشار 60 psi در دمای 85 °C.
مقایسه با نسخه اصلی Toyota Japan (OEM vs Aftermarket)
| ویژگی | OEM Toyota (Japan) | Replacement Taiwan/China Grade A |
|---|---|---|
| Ribbon Copper | ECu 99.99% | ECu 99.7% |
| UV Resistance | 1000 hr | 600 hr |
| Turns Accuracy | ± 3° | ± 5° |
| Connector Fit | Perfect Fit (ABS Yellow) | 95–98 % Match |
| قیمت تقریبی | ≈ 4 – 5 برابر بالاتر | مقرونبهصرفه در B2B Bulk Order |
بستهبندی و استاندارد ارسال
- بستهبندی OEM Type Poly‑Bag با جعبه مقوایی مقاوم.
- پین قفل مرکزی برای حفظ نقطه صفر در حمل و نصب.
- برچسب QR Code / Batch Trace Code مطابق ISO 9001:2015.
- حمل B2B در کارتن 20 pcs (≈ 7.8 kg Gross) – Export Packing.
جمعبندی
سیم پیچی داخل فرمان Toyota 4Runner 84306‑60080
قطعهای حیاتی در سیستم SRS و مولتیمدیای فرمان است که در مدلهای 4Runner، Prado 120 و GX470 یکسان به کار رفته.
نسخههای OEM Alternative در تولیدات تایوان و چین با استاندارد ISO/TS 16949 و RoHS پوشش کامل نیاز بازار B2B را در بخش Steering & Safety Electronics تضمین میکند.
دامنه سازگاری دقیق (Vehicle Fitment Range):
| مدل خودرو | کد شاسی | سال تولید | وضعیت سازگاری |
|---|---|---|---|
| Toyota FJ Cruiser | GSJ10/GSJ15 | 2007 – 2014 | ✅ مستقیم (OEM Direct Fit) |
| Toyota Land Cruiser 100 Series | UZJ100 / HDJ100 | 2003 – 2007 | ✅ مستقیم (OEM Interchangeable 84306‑60080 ↔ 84306‑60070) |
| Toyota 4Runner N210 Series | GRN210/215 – VZN215 | 2003 – 2009 | ✅ اصلی (Part Base Model) |
| Lexus GX470 | UZJ120 | 2003 – 2009 | ✅ کامل (OEM Identical Fit) |
| Toyota Land Cruiser Prado 120 | KDJ120/KDJ125 | 2003 – 2009 | ✅ مشترک (OEM Cross‑Fit) |
یادداشت فنی در مورد سازگاری FJ Cruiser و Land Cruiser 100:
- در FJ Cruiser 2007–2014 (پلتفرم GSJ15 – مشترک با Prado 120 و 4Runner N210)، این Clock Spring با همان طراحی 7 Pin Hybrid Connector (5 + 2) استفاده میشود.
- برای Land Cruiser 100 Series نسخههای دارای Airbag دو مرحلهای (Dual Stage SRS) از سال 2003 به بعد، پارت 84306‑60080 جایگزین 84306‑60070 در بولتن خدمات فنی (TSB) شماره ST‑1103 Toyota Motor Corp دانسته شده است.
