دستهبندی : تعلیق و فرمانپذیری

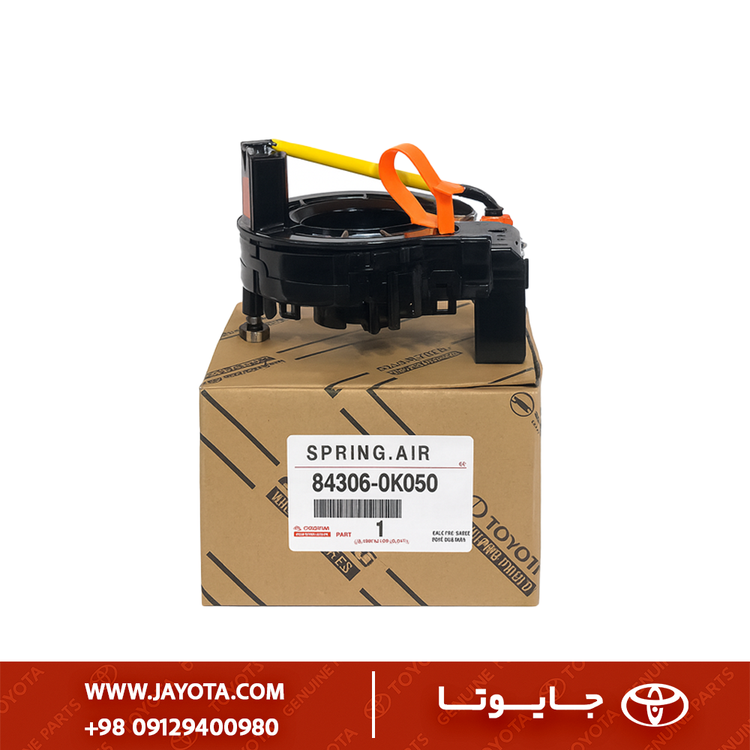

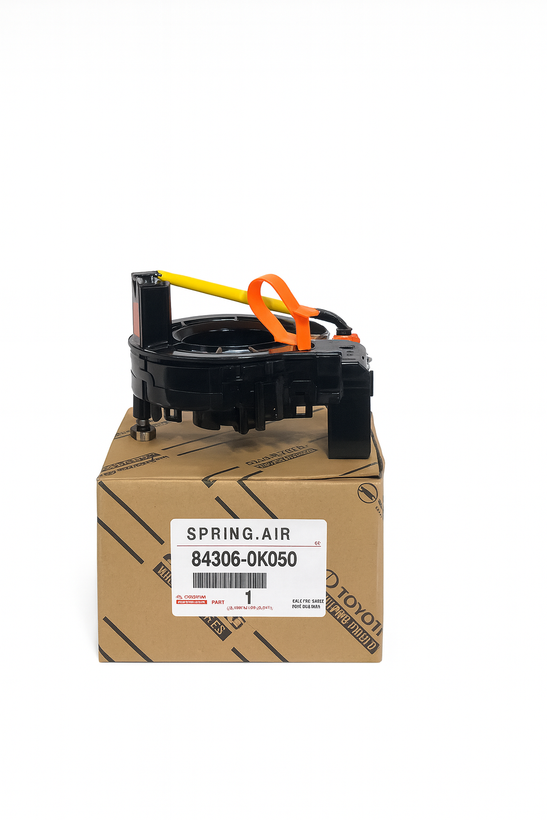

اسپرینگ اسپیرال فرمان (spring.air) ژاپن 0k050
Japanese steering wheel spring (air spring) 0K050
شناسه کالا 84306-0K050
موجود در انبار جایوتا | خرید انواع لوازم یدکی تویوتا
ارسال از امروز
۱٬۷۰۰٬۰۰۰ تومان
مشاهده محصول در سبد خرید

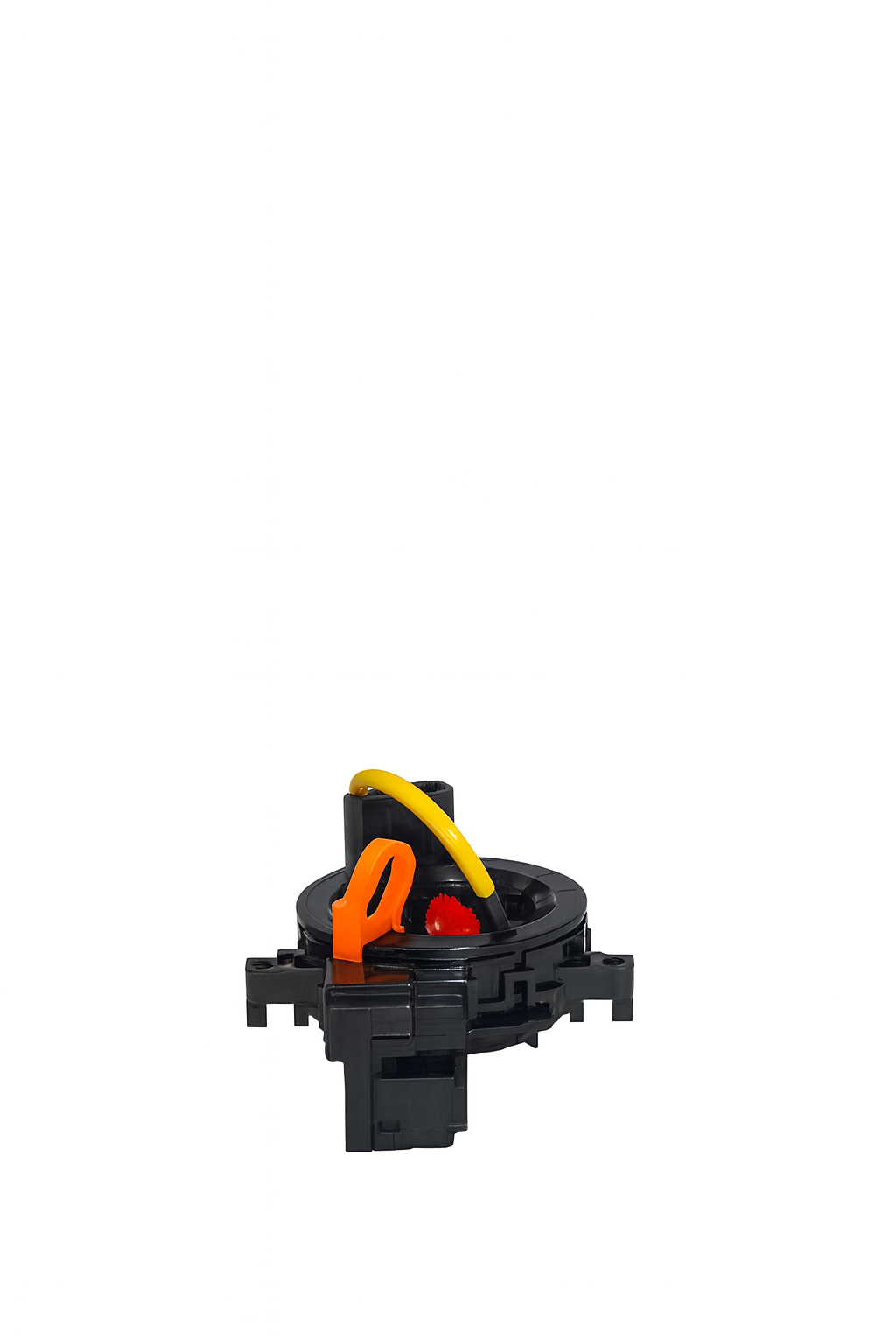

فنر سیم فرمان (کابل اسپیرال / Clockspring) – Japanese Type 0K050
1. شناسه و مشخصات پایه (Key Identifiers)
| پارامتر | مقدار |
|---|---|
| نام محصول | فنر سیم فرمان (کابل مارپیچ فرمان / Clockspring Assembly) |
| کد فنی (OEM Reference) | 0K050 / 84306‑0K050 |
| دستهبندی | Steering System / Airbag & Clock Cable |
| نوع ساخت | Replacement (OEM Equivalent) |
| موقعیت نصب | زیر فرمان – اتصال ماژول ایربگ و فرمان به ECU |
| برند توزیع | JAYOTA Parts Supply – Japan Electrical Division |
| کشور مبدأ | Japan Technology Line (OEM Spec) |
2. معرفی محصول (Product Overview)
فنر سیم فرمان (0K050) یا Clockspring، قطعهای است که ارتباط برقی بین کلیدهای روی فرمان، بوق و ماژول ایربگ را با واحد الکترونیکی خودرو در حین چرخش مداوم فرمان حفظ میکند.
این نسخه با طراحی ژاپنی (OEM Type 0K050) دارای نوار فلت داخلی (Copper Flexible Ribbon) با پوشش پلیآمید مقاوم در حرارت است که حداقل تا دو میلیون دور بدون قطع مدار کار میکند.
در سیستمهای ایربگ Airbag SRS نقش مستقیم در ایمنی فعال دارد و عیب در آن باعث روشن شدن چراغ SRS و از کار افتادن سیستم ایربگ میشود.
3. جدول مشخصات فنی (Technical Specification Table)
| شاخص عملکردی | مقدار / توضیح |
|---|---|
| نوع سیستم | Steering Airbag Spiral Cable / Clockspring |
| مدل مرجع | 0K050 (Alternate : 84306‑0K050) |
| تعداد سیمها / مدارها | 5 تا 8 مدار (بسته به مدل خودرو) |
| متریال فلت کابل | Polyimide Ribbon Copper Line |
| طول سیم مارپیچ | حدود 1.8 متر (در حالت باز) |
| عمر چرخشی | بیش از 2,000,000 دور 360° |
| مقاومت مدار | ≤0.2 Ω در هر مسیر الکتریکی |
| دمای کاری | ‑40 °C تا +125 °C |
| ولتاژ کاری | 12 V – Signal & Airbag Deployment |
| استاندارد کیفی | ISO/TS 16949 + ECE R12 (Airbag Standard) |
4. ویژگیها و مزایا (Features & Benefits)
- کیفیت برابر OEM، طراحی مطابق 84306‑0K050 Toyota Spec
- حفظ رسانایی پایدار در چرخش پیوسته فرمان
- کانکتور دوگانه SRS زرد رنگ مطابق استاندارد ایربگ
- نوار فلت مس آلیاژی با پوشش Heat‑Resistant Polyimide
- نصب بدون تغییر (Plug & Play Design)
- مقاومت در برابر رطوبت و استاتیک برق بدنه
- سازگاری با سیستم Multi‑Function Steering Wheel
5. دستورالعمل نصب (Installation Notes)
- قبل از باز کردن، ترمینال منفی باتری را قطع نموده و ۶۰ ثانیه منتظر بمانید.
- کانکتور ایربگ را با ابزار مخصوص خارج نمایید، سپس کویل قدیمی را باز کنید.
- کویل جدید باید در موقعیت مرکزی (Neutral Position) قفل باشد.
- پس از نصب کامل، فرمان را به دو سمت ۳۶۰ درجه بچرخانید و چراغ SRS را بررسی کنید.
6. سازگاری خودروها (Vehicle Compatibility)
| مدل | سال تولید | سیستم مستعمل |
|---|---|---|
| Toyota Hilux / Fortuner | 2005 – 2014 | Airbag SRS + Steering Controls |
| Toyota Camry / Corolla | 2006 – 2012 | Airbag Module |
| Mazda 3 / Mazda 6 | 2004 – 2009 | Joint Platform OEM 0K050 |
| Lexus IS / ES Series | 2006 – 2011 | Airbag Spiral Type A |
7. نکات فنی (Technical Notes)
- عدم تنظیم درست موقعیت مرکزی میتواند باعث پارگی نوار فلت کابل گردد.
- پس از تصادف با فعال شدن ایربگ، کابل مارپیچ حتماً باید تعویض گردد.
- هنگام نصب، از وارد کردن چرخش اضافی حین قفل شدن گوشی کویل خودداری شود.
