کویل | کوئل پمپ 90919-02251
Coil pump 90919-02251
0
شناسه کالا 90919-02251
توضیحات

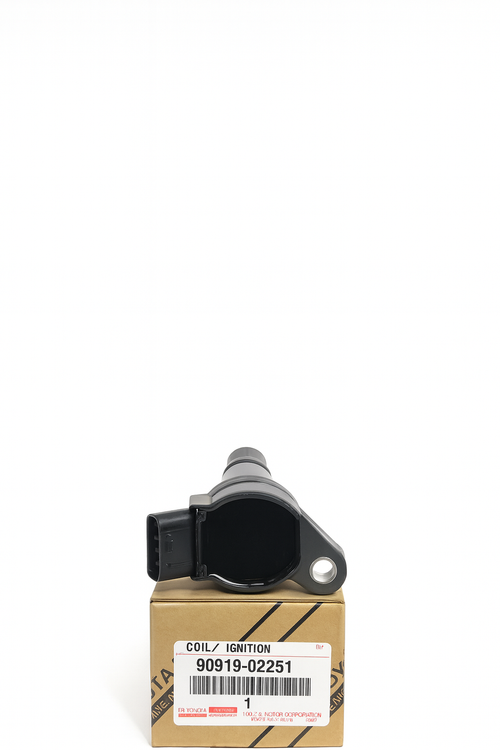

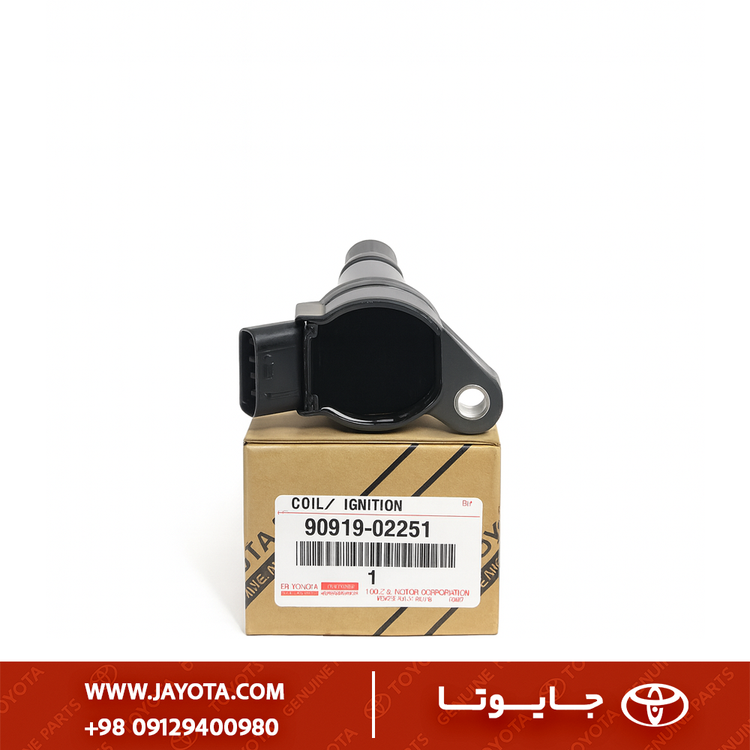

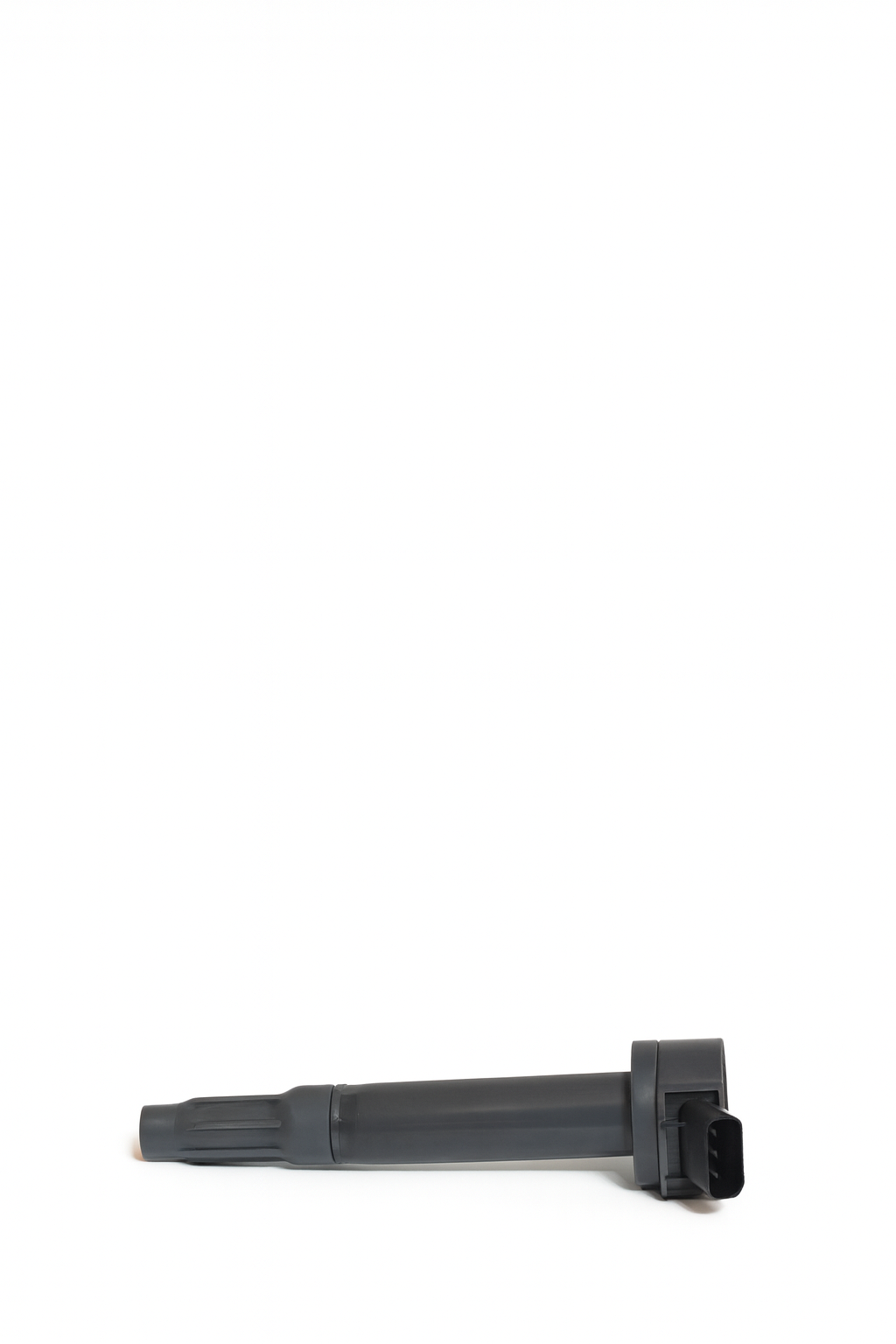

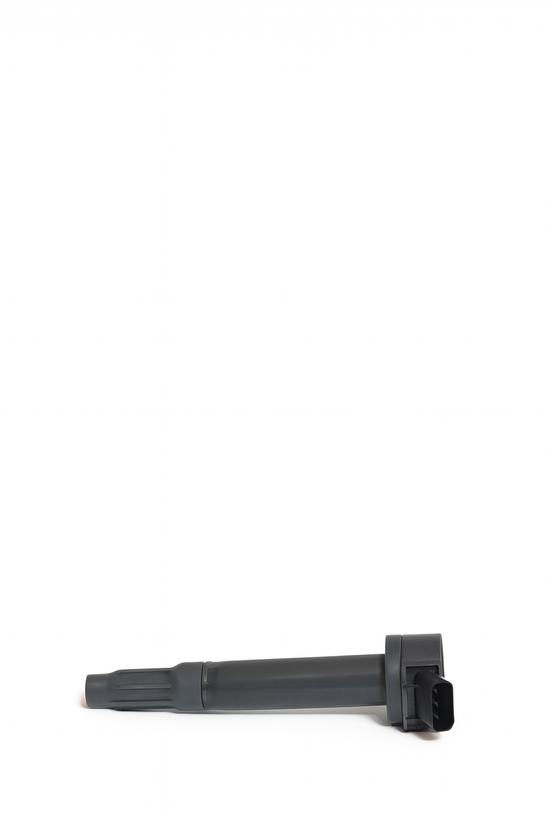

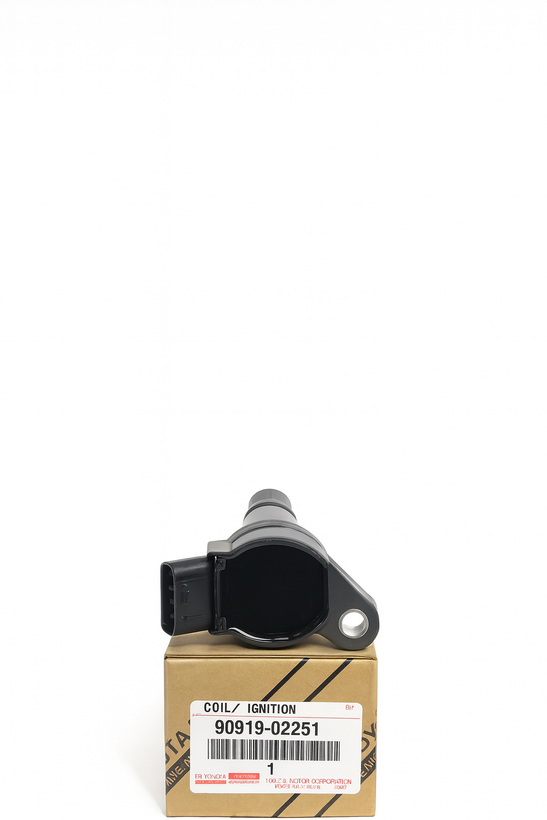

کویل پمپ (Ignition Coil) – Toyota 90919‑02251
1. شناسه و مشخصات پایه (Key Identifiers)
| پارامتر | مقدار |
|---|---|
| نام محصول | کوئل احتراق (کویل پمپ) Ignition Coil |
| کد مرجع (OEM No.) | 90919‑02251 |
| دسته‌بندی | Engine Electrical / Ignition System |
| نوع کویل | Coil‑on‑Plug (Direct Mount Type) |
| موقعیت نصب | بالای شمع – Each Cylinder |
| برند توزیع | JAYOTA Parts Supply – Genuine & Replacement Series |
| وضعیت | Replacement (OEM Equivalent) |
| کشور مبدأ تولید | Japan / Thailand (OEM Line) |
2. معرفی محصول (Product Overview)
کویل پمپ شماره 90919‑02251 در سیستم احتراق موتورهای چهار سیلندر تویوتا نقش تبدیل ولتاژ پایین به جرقه‌ی پرفشار برای احتراق بهینه سوخت را برعهده دارد.
نسخهٔ توزیعی توسط جایوتا دارای هستهٔ فریتی خالص (High Permeability Core)، سیم‌پیچ مس لاک‌دار در دو لایه و پوشش اپوکسی مقاوم در حرارت است که دوام و خروجی پایداری در دمای بالا تا +140 °C ایجاد می‌کند.
3. جدول مشخصات فنی (Technical Specification Table)
| شاخص فنی | مقدار / توضیح |
|---|---|
| نوع سیستم | Coil‑on‑Plug (COP) |
| ولتاژ کاری | 12 V DC Input → 35 kV Output |
| مقاومت ابتدایی | 0.6 – 0.8 Ω |
| مقاومت ثانویه | 8.5 – 10 kΩ |
| جنس هسته | Ferrite Core (High Density) |
| عایق بیرونی | Epoxy Resin Encapsulation |
| رابط برقی | 3‑Pin Connector (Female) |
| طول بدنه | 126 mm ± 1 |
| سازگاری حرارتی | ‑40 تا +140 °C |
| استاندارد | ISO 9001 / TS16949 / ECE R10 |
4. ویژگی‌ها و مزایا (Features & Benefits)
- طراحی فول مطابق نمای اصلی OEM 90919‑02251
- تولید ولتاژ پایدار با خروجی جرقه 35 کیلوولت
- روکش اپوکسی ضد رطوبت و ضد لرزش
- کانکتور سه پینی با نصب سریع Snap‑Lock
- عمر کاری بیش از 80,000 کیلومتر
- کارکرد بهینه با شمع‌های نیکل، پلاتینیوم و ایریدیوم
- مقاومت عالی در محیط گرم و نشتی روغن
5. دستورالعمل نصب (Installation Guidelines)
- قبل از نصب، پایه شمع و بورس اتصال را کاملاً تمیز و خشک نمایید.
- کویل جدید را با مقدار کمی Dielectric Grease بر روی واشر سیلیکونی نصب کنید.
- سیم و سوکت اصلی را بدون کشش اضافی متصل نمایید.
- پس از نصب کامل، جرقه هر سیلندر را در آیدل بررسی و کد خطا (در صورت وجود) پاک نمایید.
6. سازگاری خودروها (Vehicle Compatibility)
| مدل | کد موتور | سال های مدل |
|---|---|---|
| Toyota Camry | 2AZ‑FE | 2002 – 2011 |
| Toyota Corolla | 1ZZ‑FE / 1AZ‑FE | 2003 – 2008 |
| Toyota RAV4 | 2AZ‑FE | 2006 – 2012 |
| Toyota Highlander / Harrier | 2AZ‑FE | 2004 – 2010 |
| Lexus ES 300/330 | 1MZ‑FE / 3MZ‑FE | 2002 – 2006 |
7. نکات فنی (Technical Notes)
- استفاده همزمان از کویل نو با شمع که الکترودش سالم باشد، بازدهی احتراق را افزایش می‌دهد.
- در صورت لرزش موتور یا کد خطای P0351~P0354، کویل‌ها به‌صورت جفت تعویض شوند.
- مقاومت در برابر نویز الکترومغناطیسی مطابق استاندارد ECE R10.
