دیسک ترمز عقب rav4 2006-2018
RAV4 rear brake disc 2006-2018
برند:ALBA | آلبا
0
شناسه کالا 42431-42060
توضیحات

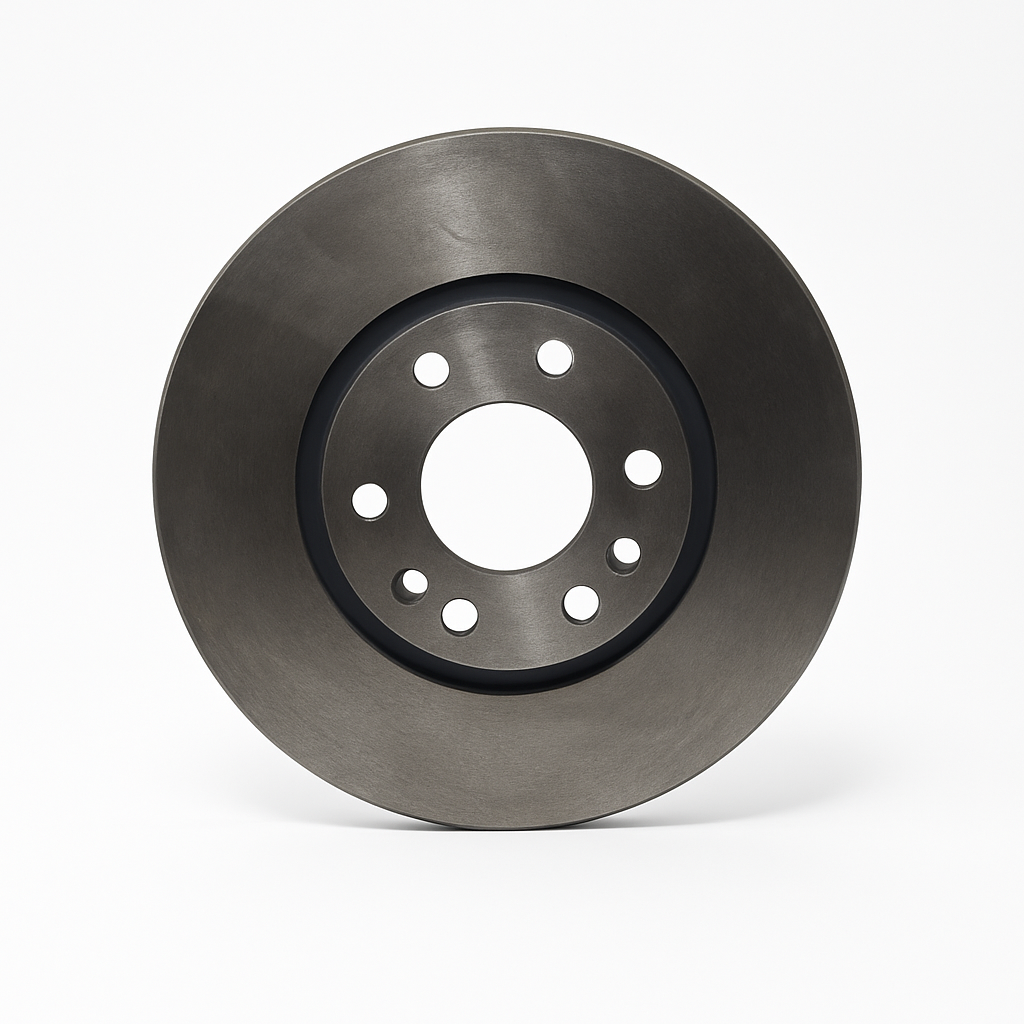

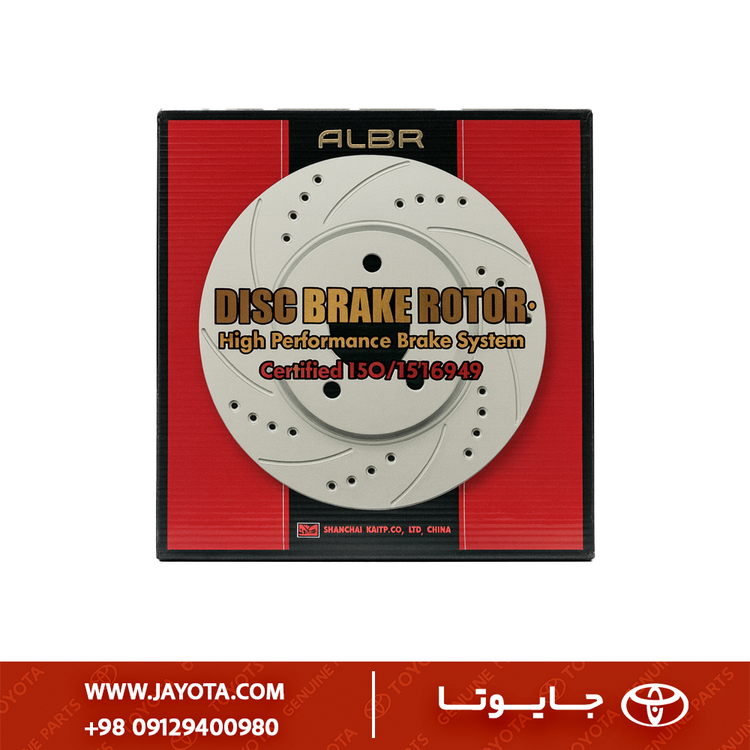

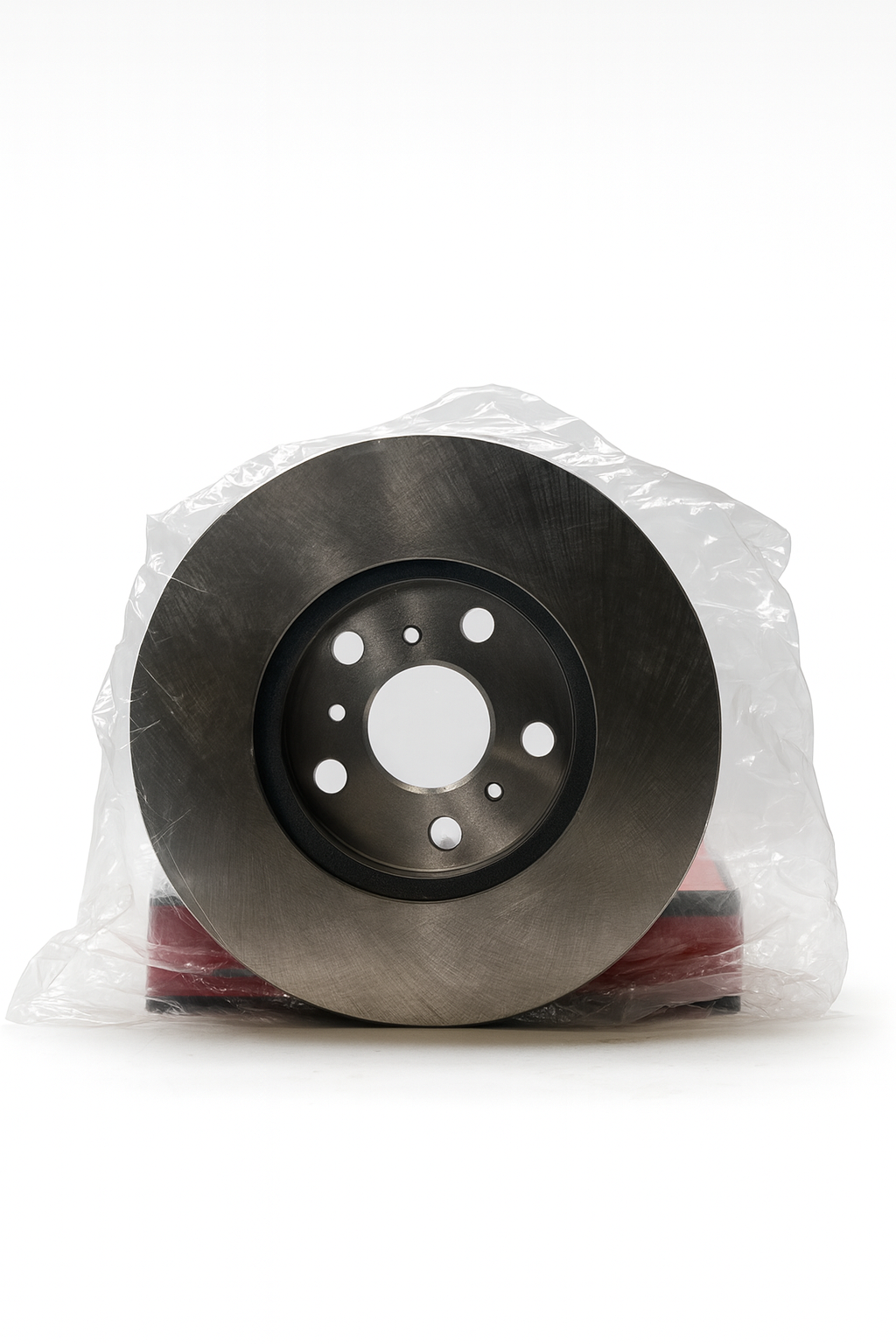

دیسک ترمز عقب تویوتا RAV4 (۲۰۰۶ – ۲۰۱۸)
۱ | مشخصات کلی
| مشخصه | توضیح |
|---|---|
| نام قطعه | دیسک ترمز عقب |
| کاربرد | Toyota RAV4 XA30 / XA40 |
| کد فنی | BRD‑RAV4‑RR‑CN‑A |
| شمارههای OE مرجع | 42431‑42040 / 42431‑42060 / 42431‑42140 |
| محل نصب | محور عقب |
| کشور ساخت | چین (QIP Certified Plant) |
| رده کیفی | OEM Equivalent – Grade A |
| نوع قطعه | Brake Disc Rotor – Solid Type |
۲ | معرفی محصول
دیسک ترمز عقب مدل RAV4 ۲۰۰۶ تا ۲۰۱۸ از آلیاژ چدن گرافیتی GG20 با ماشینکاری CNC دقیق ساخته شده است.
این دیسک برای سیستم ترمز ABS و VSC تمامی تیپهای RAV4 طراحی شده و دارای پوشش ضد زنگ Zn‑Coating میباشد.
با بهرهگیری از روش Dynamic Balancing و رواداری ضخامت ≤ 0.015 mm، ترمزگیری متوازن و نویز پایین در تمام شرایط اطمینانبخش است.
۳ | مشخصات فنی
| پارامتر فنی | مقدار / توضیح |
|---|---|
| قطر بیرونی (OD) | ۲۸۱ mm |
| ضخامت اسمی | ۱۰ mm |
| حداقل ضخامت مجاز | ۸٫۵ mm |
| قطر سوراخ مرکز (Hub Hole) | ۶۰ mm |
| فاصله پیچها (PCD) | ۵ × ۱۱۴٫۳ mm |
| ارتفاع کلی | ۴۵ mm |
| نوع دیسک | Solid (بدون شیار) |
| آلیاژ | چدن گرافیتی GG20 / G3000 |
| سختی سطح | ۱۹۰ – ۲۱۰ HB |
| نوع پوشش | روی - نیکل دو مرحله (ضد زنگ) |
| استاندارد ساخت | SAE J431 / ISO 7141 / GB 9439 |
| موازنه دینامیکی | ≤ ۶۰ g·cm |
| روش تولید | ماشینکاری CNC دوطرفه + تراز لیزری نهایی |
۴ | ویژگیها و مزایا
- سطح تراش CNC با رواداری صفر → ترمزگیری نرم و بدون ویبره
- آلیاژ چدن کربنی GG20 → پایداری ابعادی در حرارت بالا
- پوشش ضد زنگ Zn‑Coating → دوام بیشتر در محیط مرطوب یا نمکی
- سختی بالا و پایداری اصطکاک → کاهش سایش پدها
- موازنه دینامیکی لیزری → کاهش نویز و دور زنی یکنواخت
- انطباق کامل با سیستم ترمز ABS و Traction Control
۵ | راهنمای نصب توصیهشده
- پیش از نصب، سطح هاب چرخ کاملاً تمیز و خشک شود.
- دیسک را نصب نموده و پیچها را به صورت متقاطع در ۳ مرحله با گشتاور ۱۰۵ Nm سفت کنید.
- فاصله بین صفحه پشت پد و دیسک را بررسی کنید.
- پس از تعویض، به مدت ۲۰۰ km ترمزگیری ناگهانی انجام ندهید (فرآیند Bed‑In).
۶ | سازگاری خودرو
| مدل خودرو | کد موتور | سال تولید | سیستم ترمز | محور |
|---|---|---|---|---|
| Toyota RAV4 XA30 | 2AZ‑FE / 3ZR‑FE | 2006 – 2012 | ABS / VSC | عقب |
| Toyota RAV4 XA40 | 2AR‑FE / 2AD‑FTV / 3ZR‑FAE | 2013 – 2018 | ABS / VSC | عقب |
| Toyota Vanguard (ژاپن) | همان | 2007 – 2012 | ABS | عقب |
۷ | نکات نگهداری و ایمنی
- ضخامت دیسک را هر ۲۰ هزار کیلومتر بررسی کنید.
- دیسکی که ضخامتش به ۸٫۵ mm رسیده باشد، باید تعویض شود.
- در اولین ۲۰۰ km پس از تعویض پد یا دیسک، ترمزگیری آرام و مرحلهای انجام شود.
- از تماس آب سرد با دیسک داغ (پس از رانندگی سنگین) جلوگیری کنید.
- هنگام نصب پد جدید، سطح دیسک را به صورت سبک پولیش بزنید تا Bed‑In بهتر انجام شود.
