دستهبندی : امنیت و رفاه

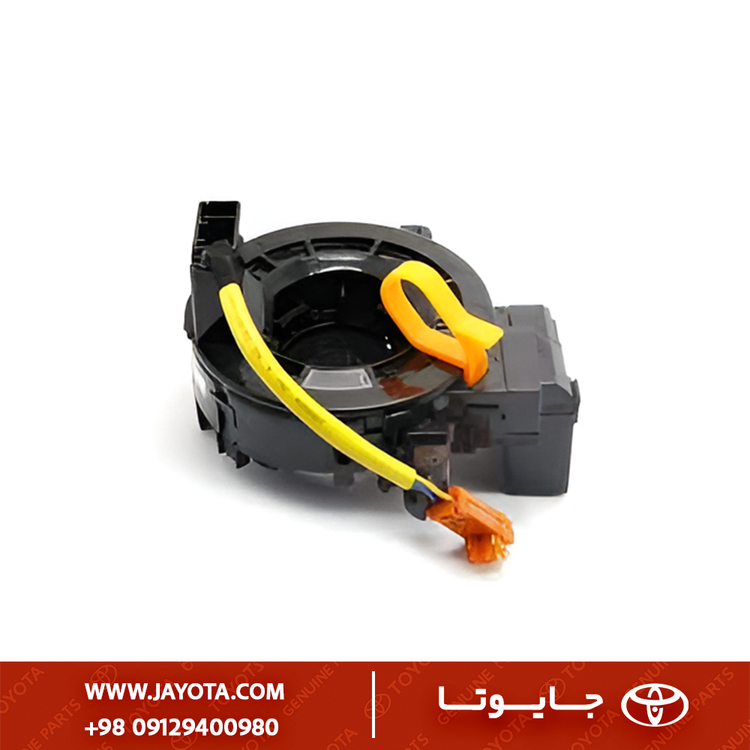

سنسور ایربگ اسپرینگ فرمان تک فیش یاریس کرولا 2006-2012
Yaris/Corolla 2006-2012 airbag spiral cable single-pin
شناسه کالا 84306-12110
موجود در انبار جایوتا | خرید انواع لوازم یدکی تویوتا
ارسال از امروز
۱٬۷۰۰٬۰۰۰ تومان
مشاهده محصول در سبد خرید
سنسور ایربگ و اسپرینگ فرمان (Yaris / Corolla 2006–2012) – تک فیش (1P)
۱ | مشخصات کلی
| عنوان | توضیحات |
|---|---|
| نام قطعه | سنسور ایربگ / اسپرینگ فرمان (Clock Spring Assembly) |
| شمارههای OEM مرجع | 84306‑0D010 / 84306‑0K020 / 84306‑02120 |
| مدل خودرو | Toyota Yaris / Corolla E120 / E140 |
| سال کاربرد | 2006 تا 2012 |
| نوع سوکت | تک فیش (1‑Pin Yellow Connector) |
| وضعیت قطعه | نو (OEM Grade Replacement) |
| کشور تولید | تایوان / چین (Quality A Line) |
| مجموعه مرتبط | سیستم ایمنی – Airbag / Steering Control |
۲ | معرفی محصول
سنسور ایربگ و اسپرینگ فرمان، که در اصطلاح فنی به Clock Spring یا Spiral Cable نیز شناخته میشود،
وظیفۀ انتقال سیگنالهای الکتریکی بین فرمان چرخان و سیستمهای ثابت (نظیر ایربگ، Horn و دکمههای مولتیمدیا) را بهصورت ایمن و پیوسته بر عهده دارد.
نسخهی مورد نظر با سوکت تک فیش (1P) طراحی شده، ویژهی مدلهای پایه (فاقد دکمه فرمان) در خانواده یاریس و کرولا بین سالهای ۲۰۰۶–۲۰۱۲ است.
استفاده از فیلم هدایتگر مس-پلیمری (Flat Ribbon Conductor) و خودرو سازگاری با سیستم SRS Airbag اصلی تویوتا را تضمین میکند.
۳ | مشخصات فنی
| پارامتر فنی | مقدار / توضیح |
|---|---|
| نوع اتصال | Flat Coil – 4 Turns Effective |
| ولتاژ کاری | 12 V DC |
| مقاومت مدار داخلی | < 0.5 Ω |
| نوع سوکت ایربگ | 1‑Pin (Yellow Standard Airbag Socket) |
| جنس فیلم رسانا | Cu – Polyimide Flexible Ribbon |
| جنس بدنه | نایلون PA66 + Fiberglass Reinforced |
| دمای کارکرد ایمن | −30 °C تا +85 °C |
| عمر کاری مکانیسم | > 3,000,000 Rotation Cycles |
| تست ایمنی | Passed – Impact and Continuity Check (SRS Approved) |
| استاندارد | ISO 9001 / JIS D0203 / ECE R12 |
۴ | ویژگیها و مزایا
- انتقال ایمن سیگنال SRS Airbag بدون قطع در چرخش فرمان.
- هسته فیلم مس‑پلیمری (Flat Ribbon) با دوام بالا و هدایت پایدار.
- بدنه مهندسی PA66 مقاوم در حرارت و ضربه.
- نصب فابریک بدون نیاز به تغییر سیمکشی یا Bracket.
- قابل نصب بر مدلهای تک ایربگ (Driver‑Side Only).
- صدای چرخش نرم و بدون گیر در حرکت کامل فرمان (540°).
۵ | راهنمای نصب
- قبل از نصب، سیم منفی باتری را به مدت ۱۰ دقیقه جدا کنید.
- فرمان در وضعیت مستقیم (چرخها صاف) قفل شود.
- سوکت ایربگ و Horn را از Clock Spring قدیمی باز کنید.
- قطعه جدید را در همان زاویه (Neutral Position – 2.5 Turn از هر طرف) نصب نمایید.
- در پایان، باتری را وصل و چراغ SRS روی داشبورد را بررسی کنید.
۶ | سازگاری خودرو
| مدل خودرو | کد شاسی | سال تولید | موقعیت |
|---|---|---|---|
| Toyota Yaris Sedan / Hatchback | XP90 / NCP91 | 2006 – 2012 | فرمان |
| Toyota Corolla E120 / E140 | ZZE122 / 1ZR / 2ZR | 2006 – 2012 | فرمان |
| Toyota Matrix / Axio (سری مشابه) | USA / Japan Domestic | 2007 – 2011 | فرمان |
۷ | نکات نگهداری و ایمنی
- هرگز Clock Spring را خارج از موقعیت مرکزی (Neutral) نچرخانید.
- هنگام جابجایی ایربگ، از پیچ حفاظتی یا قفل ایمنی سوکت زرد استفاده شود.
- در صورت روشن ماندن چراغ SRS پس از نصب، اتصال پینها و فیوز SRS بررسی گردد.
- از تماس روغن، گریس، و آب با اتصالات داخلی خودداری گردد.
