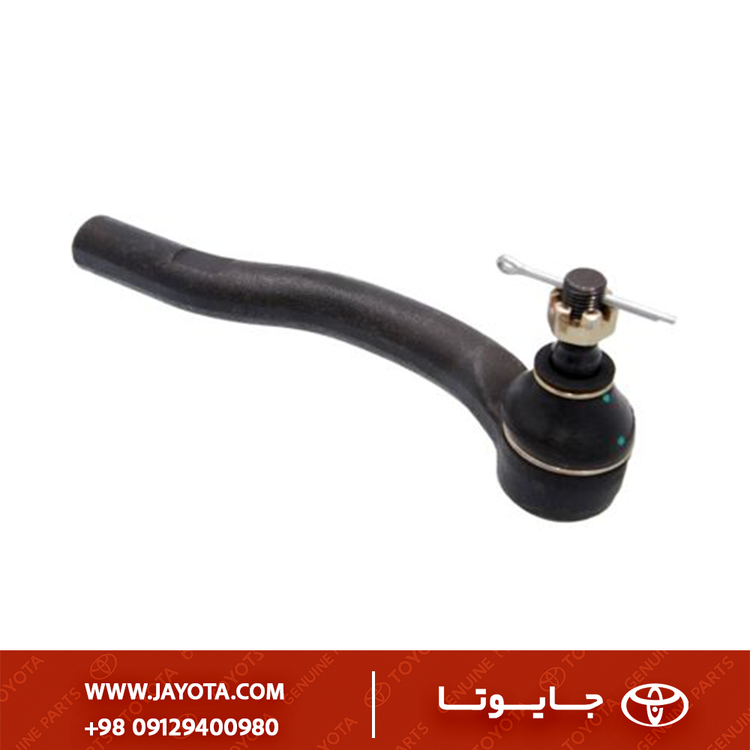

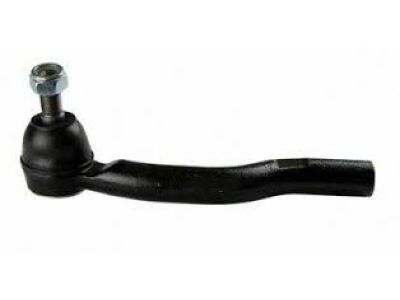

سیبک فرمان کمری 2007 چپ DATEX چین
Toyota Camry 2007 LH Tie Rod End – DATEX China
موجود در انبار جایوتا | خرید انواع لوازم یدکی تویوتا
ارسال از امروز
۹۰۰٬۰۰۰ تومان
مشاهده محصول در سبد خرید
تحلیل فنی سیبک فرمان DATEX برای کمری 2007
1) معرفی فنی و مشخصات قطعه
سیبک فرمان، که به آن سرپلوس فرمان نیز گفته میشود، مفصلی است که اتصال نهایی را بین جعبه فرمان (از طریق قرقری فرمان) و سگدست (که چرخ به آن متصل است) برقرار میکند. وظیفه اصلی آن، تبدیل حرکت خطی جعبه فرمان به حرکت زاویهای چرخها برای فرمانپذیری است. برند DATEX این قطعه را به عنوان یک محصول اقتصادی و جایگزین برای بازار قطعات یدکی تولید میکند.
| ویژگی (Attribute) | مشخصات (Specification) |
|---|---|
| نام قطعه | سیبک فرمان بیرونی، سمت چپ (Outer Tie Rod End, Left) |
| برند سازنده | DATEX (ساخت چین) |
| نوع قطعه | طرح تجاری / اقتصادی (Commercial Aftermarket) |
| شماره فنی مرجع تویوتا (چپ) | 45047-09080 (یا کدهای جایگزین مانند 45047-39215) |
| اجزای اصلی | بدنه فولادی رزوهدار، پین مفصلی، گردگیر لاستیکی، مهره قفلکن (Jam Nut)، مهره چاکدار و پین اشپیل |
| محل نصب | اتصال قرقری فرمان (Inner Tie Rod) به سگدست (Steering Knuckle) در سمت راننده |
2) جدول فیتمنت و سازگاری (Fitment Mapping)
این قطعه برای نسل ششم تویوتا کمری که در بازارهای جهانی بسیار پرفروش بود، طراحی شده است.
| مدل خودرو (Model) | کد شاسی (Chassis Code) | نسل خودرو (Generation) | بازه سال (Years) |
|---|---|---|---|
| Toyota Camry | ACV40, GSV40 | نسل ششم (XV40) | 2007 - 2011 |
| Toyota Aurion | GSV40 | نسل اول | 2006 - 2012 |
توجه: این قطعه مخصوص سمت چپ (راننده) است و با قطعه سمت راست تفاوت دارد.
3) تشریح کاربری و عملکرد
سیبک فرمان از یک مفصل گوی و کاسه (Ball-and-Socket) تشکیل شده که درون محفظهای پر از گریس قرار دارد و توسط یک گردگیر لاستیکی محافظت میشود. این ساختار به آن اجازه میدهد تا در جهات مختلف بچرخد و حرکت کند. بدنه رزوهدار آن به قرقری فرمان متصل میشود و با چرخاندن آن، طول کلی مجموعه تغییر کرده و امکان تنظیم دقیق زاویه Toe چرخها در فرآیند میزان فرمان فراهم میشود. هرگونه لقی در این مفصل، مستقیماً به خلاصی و عدم دقت در فرمان منجر میشود.
4) علائم خرابی و دلایل تعویض
فرسودگی سیبک فرمان با علائم زیر مشخص میشود و باید به سرعت به آن رسیدگی کرد:
- خلاصی فرمان (Steering Play): احساس لقی یا فضای خالی در فرمان قبل از اینکه چرخها شروع به چرخیدن کنند.
- صدای تقه یا ضربه: شنیدن صدای “تق” از جلوبندی هنگام چرخاندن فرمان، به خصوص در حالت توقف.
- لرزش فرمان: ارتعاش و لرزش غیرعادی در فرمان، به ویژه در سرعتهای بالاتر.
- ساییدگی نامنظم و سریع لاستیک: لبههای داخلی یا خارجی تایرها به شدت خورده میشوند که نشانه به هم خوردن زوایای فرمان است.
- خطرناکترین حالت: جدا شدن کامل سیبک از جای خود که منجر به از دست رفتن ناگهانی کنترل فرمان در چرخ مربوطه و انحراف شدید خودرو میشود.
5) نکات نصب و آمادهسازی (بسیار مهم)
نصب صحیح این قطعه برای عملکرد و ایمنی سیستم فرمان ضروری است.
- میزان فرمان الزامی است: مهمترین نکته این است که پس از تعویض سیبک فرمان، انجام عملیات میزان فرمان (Wheel Alignment) کاملاً ضروری است. عدم انجام این کار باعث فرمانگیری نامناسب و تخریب سریع لاستیکها میشود.
- شمارش رزوهها: یک ترفند مکانیکی برای رساندن خودرو به تعمیرگاه میزان فرمان، شمارش تعداد دورهایی است که سیبک قدیمی برای باز شدن میچرخد و بستن سیبک جدید با همان تعداد دور است. این یک تنظیم تقریبی است و جایگزین میزان فرمان نمیشود.
- استفاده از ترکمتر: مهره چاکدار (Castle Nut) و مهره قفلکن (Jam Nut) باید با گشتاور استاندارد توصیه شده توسط سازنده سفت شوند.
- استفاده از پین اشپیل نو: همیشه از پین اشپیل (Cotter Pin) نو برای قفل کردن مهره چاکدار استفاده کنید تا از باز شدن آن جلوگیری شود.
- محافظت از گردگیر: در حین نصب، مراقب باشید تا گردگیر لاستیکی قطعه نو آسیب نبیند.
6) قطعات وابسته و مکمل
هنگام تعویض سیبک فرمان، بررسی اجزای مرتبط جلوبندی هوشمندانه است.
| نام قطعه (Part Name) | کاربرد و دلیل نیاز به بررسی/تعویض | برند پیشنهادی |
|---|---|---|
| قرقری فرمان (Inner Tie Rod) | این قطعه به سیبک فرمان متصل است و لقی آن نیز باعث خلاصی فرمان میشود. معمولاً با هم فرسوده میشوند. | 555 (Three Five), CTR, Genuine Toyota |
| گردگیر جعبه فرمان (Rack & Pinion Bellows) | پارگی این گردگیر باعث ورود آلودگی به جعبه فرمان و خرابی آن میشود. | Genuine Toyota, Corteco |
| سیبک زیر طبق (Lower Ball Joint) | لقی این قطعه نیز باعث صدای تق تق و ناپایداری در جلوبندی میشود. | 555 (Three Five), CTR, Genuine Toyota |
| میل موجگیر (Stabilizer Link) | خرابی آن باعث ایجاد صدای اضافی در دستاندازها و کاهش پایداری میشود. | CTR, 555 (Three Five), DQP |
7) تفاوت با نمونه اصلی (Genuine) و مقایسه با سایر برندها
مقایسه کیفی DATEX با سایر گزینهها، جایگاه آن را به عنوان یک محصول اقتصادی روشن میکند.
| شاخص مقایسه | نمونه اصلی (Genuine Toyota) | نمونه باکیفیت افترمارکت (555, CTR) | نمونه طرح تجاری (DATEX) |
|---|---|---|---|
| کیفیت متالورژی و ساخت | فولاد فورج شده با بالاترین استاندارد، عملیات حرارتی دقیق برای حداکثر استحکام. | فولاد فورج شده با کیفیت بالا، بسیار نزدیک به نمونه اصلی. | فولاد با گرید تجاری. مقاومت کمتر در برابر خستگی و ضربههای ناگهانی. |
| کیفیت و دوام گردگیر | ساخته شده از لاستیک سنتتیک (Neoprene) با دوام فوقالعاده در برابر پارگی و مواد شیمیایی. | لاستیک با کیفیت و دوام بالا. | لاستیک با گرید معمولی. مستعد خشک شدن و ترک خوردن زودهنگام، که منجر به خروج گریس و خرابی سریع مفصل میشود. |
| دقت ماشینکاری و لقی اولیه | تلرانسهای بسیار دقیق، بدون هیچگونه لقی اولیه، عملکرد کاملاً روان. | دقت تولید بالا و کنترل کیفیت دقیق. | تلرانسهای تولید بازتر. احتمال وجود لقی جزئی از ابتدا یا ایجاد لقی در کوتاهمدت وجود دارد. |
| ایمنی و طول عمر | بالاترین سطح ایمنی و طول عمر، طراحی شده برای کارکرد صدها هزار کیلومتر. | ایمنی بالا و عمر طولانی، گزینهای بسیار مطمئن و معقول. | طول عمر کوتاه تا متوسط. به عنوان یک راه حل موقتی یا برای خودروهای شهری کمکارکرد قابل استفاده است. به هیچ وجه برای رانندگیهای پرفشار یا مسافتهای طولانی توصیه نمیشود. |
| قیمت | بسیار گران. | قیمت متوسط، بهترین ارزش خرید (Value for Money). | بسیار ارزان. تنها مزیت رقابتی آن قیمت پایین است. |
نتیجهگیری مقایسه: سیبک فرمان DATEX یک انتخاب کاملاً اقتصادی است که با هدف کاهش هزینهها تولید شده است. با توجه به نقش حیاتی و غیرقابل انکار این قطعه در ایمنی خودرو، استفاده از آن ریسک بالایی را به همراه دارد. قویاً توصیه میشود که برای این قطعه، با کمی هزینه بیشتر، از برندهای شناختهشده و امتحان پس دادهای مانند 555 ژاپن یا CTR کره استفاده شود. این سرمایهگذاری کوچک، تضمینکننده ایمنی، آرامش خاطر و عملکرد صحیح و بلندمدت سیستم فرمان خواهد بود.
