فیلتر گیربکس تویوتا کرولا 18-2014 - لینک گلوبال چینی

1) معرفی فنی و مشخصات قطعه

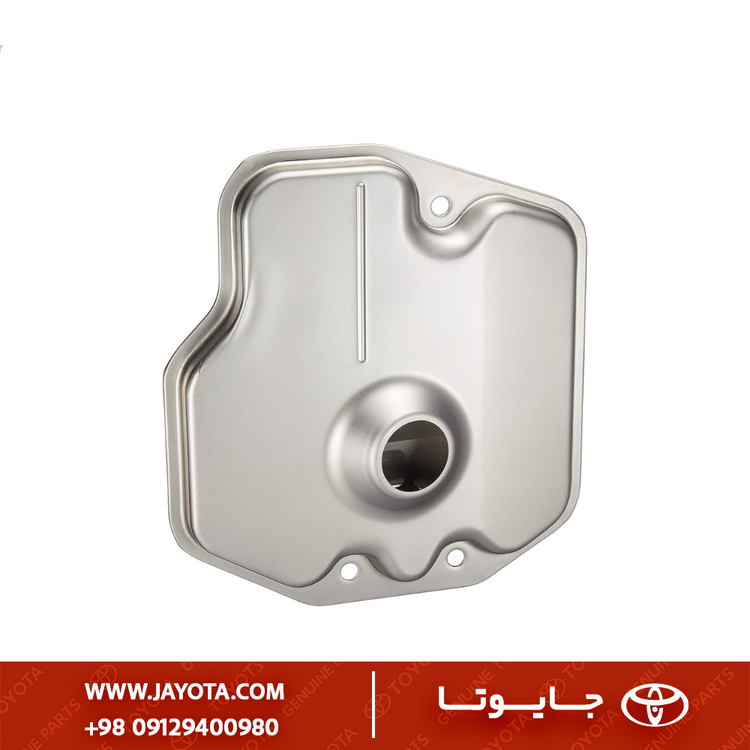

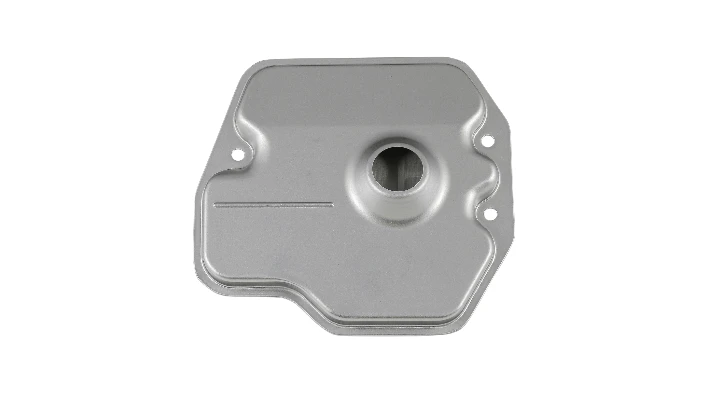

این قطعه، صافی (Strainer) اصلی روغن گیربکس اتوماتیک از نوع CVT (جعبه‌دنده متغیر پیوسته) است که در داخل سینی (کارتر) روغن گیربکس قرار دارد. وظیفه اصلی آن، جلوگیری از ورود ذرات فلزی، براده‌های ناشی از سایش کلاچ‌ها و صفحات، و سایر آلودگی‌های جامد به مجموعه بسیار حساس شیر برقی‌ها (Valve Body) و سایر اجزای هیدرولیکی گیربکس است. برند LINKGLOBAL یک تولیدکننده افترمارکت چینی است که این قطعه را به عنوان یک جایگزین اقتصادی برای نمونه اصلی عرضه می‌کند.

2) جدول فیتمنت و سازگاری (Fitment Mapping)

این فیلتر برای نسل یازدهم تویوتا کرولا که به گیربکس CVT مدل K313 مجهز است، طراحی شده است.

نکته مهم: این قطعه با مدل‌های کرولا که دارای گیربکس اتوماتیک ۴ سرعته معمولی (غیر CVT) هستند، سازگاری ندارد.

3) تشریح کاربری و عملکرد

فیلتر گیربکس در پایین‌ترین نقطه سیستم هیدرولیک، یعنی ورودی پمپ روغن (Oil Pump) نصب می‌شود. با روشن شدن خودرو، پمپ روغن، سیال CVT را از کارتر مکش می‌کند. این سیال قبل از ورود به پمپ، اجباراً از توری فلزی این فیلتر عبور می‌کند. ذرات معلق بزرگ‌تر از اندازه منافذ توری، در پشت آن به دام می‌افتند و از چرخش در سیستم باز می‌مانند. این فرآیند به طور مستقیم به حفظ سلامت و دقت عملکرد شیر برقی‌ها، افزایش عمر پمپ روغن و جلوگیری از گرفتگی کانال‌های باریک هیدرولیکی کمک شایانی می‌کند.

نکته فنی حیاتی: گیربکس K313 علاوه بر این فیلتر داخلی (صافی)، دارای یک فیلتر ثانویه از نوع کارتریجی (کاغذی) نیز می‌باشد که معمولاً در مسیر خنک‌کن روغن گیربکس قرار دارد و وظیفه جذب ذرات بسیار ریزتر را بر عهده دارد. در سرویس کامل گیربکس، تعویض هر دو فیلتر الزامی است.

4) علائم خرابی و دلایل تعویض

این فیلتر به خودی خود “خراب” نمی‌شود، بلکه به مرور زمان با ذرات آلاینده مسدود (Clogged) می‌گردد.

• تعویض دوره‌ای (مهم‌ترین دلیل): این قطعه یک آیتم مصرفی در سرویس‌های دوره‌ای گیربکس است و باید همزمان با تعویض روغن گیربکس (معمولاً هر ۸۰,۰۰۰ تا ۱۰۰,۰۰۰ کیلومتر) تعویض شود.
• گرفتگی بیش از حد: در صورت عدم تعویض به موقع، گرفتگی فیلتر باعث افت فشار روغن در ورودی پمپ می‌شود. علائم آن شامل:
• تأخیر در درگیر شدن دنده‌ها (Drive یا Reverse).
• ایجاد صدای زوزه از پمپ روغن گیربکس.
• کاهش شتاب و احساس “لغزش” در عملکرد CVT.
• افزایش دمای گیربکس و روشن شدن چراغ هشدار مربوطه.
• آلودگی شدید روغن: پس از تعمیرات داخلی گیربکس یا در صورت وجود حجم بالای براده در روغن، تعویض فیلتر برای جلوگیری از آسیب مجدد الزامی است.

5) نکات نصب و آماده‌سازی

1. تخلیه کامل روغن: ابتدا پیچ تخلیه را باز کرده و اجازه دهید روغن گیربکس به طور کامل تخلیه شود.
2. باز کردن سینی (Pan Drop): تمامی پیچ‌های دور سینی روغن گیربکس را باز کرده و آن را با احتیاط جدا کنید. (مراقب باشید سینی خم نشود).
3. جدا کردن فیلتر قدیمی: فیلتر قدیمی با ۳ یا ۴ پیچ به بدنه شیر برقی‌ها متصل است. پس از باز کردن پیچ‌ها، آن را به همراه اورینگ (O-Ring) قدیمی جدا کنید.
4. تمیزکاری حیاتی: سینی روغن را به طور کامل با حلال مناسب تمیز کنید. آهنرباهای کف سینی را برداشته، تمام براده‌های فلزی چسبیده به آن‌ها را پاک کرده و سپس آهنرباها را در جای خود قرار دهید.
5. نصب فیلتر جدید: اورینگ جدید را با مقدار کمی روغن CVT نو چرب کرده و روی فیلتر LINKGLOBAL نصب کنید. سپس فیلتر را در جای خود قرار داده و پیچ‌ها را با گشتاور استاندارد (Torque) محکم کنید.
6. نصب سینی: حتماً از واشر سینی (Gasket) جدید استفاده کنید. سینی را در جای خود قرار داده و پیچ‌ها را به صورت ضربدری و تدریجی محکم کنید تا واشر به طور یکنواخت فشرده شود.
7. پر کردن روغن: فقط و فقط از روغن تویوتا CVT Fluid FE یا TC (بسته به توصیه کارخانه) استفاده کنید. فرآیند بررسی سطح روغن در گیربکس‌های CVT پیچیده است و باید در دمای مشخصی انجام شود. این کار را به یک متخصص بسپارید.

6) قطعات وابسته و مکمل

تعویض این فیلتر بدون قطعات زیر، یک سرویس ناقص و پرریسک خواهد بود.

7) تفاوت با نمونه اصلی (Genuine) و مقایسه با برند LINKGLOBAL

مقایسه این قطعه افترمارکت با نمونه اصلی تویوتا (ساخت DENSO یا AISIN) نکات مهمی را آشکار می‌سازد.

نتیجه‌گیری مقایسه: فیلتر LINKGLOBAL یک گزینه مناسب برای سرویس‌های دوره‌ای با بودجه محدود است، به شرطی که تمام مراحل نصب، از جمله استفاده از واشر و روغن اصلی، با دقت انجام شود. برای حداکثر اطمینان و در خودروهای با کارکرد بالا، سرمایه‌گذاری روی فیلتر اصلی توصیه می‌شود.
