69220-95400 - دستگیره درب جلو چپ تویوتا داینا 84-90
تحلیل فنی دستگیره درب جلو چپ تویوتا داینا (کد 69220-95400)
1) معرفی فنی و مشخصات قطعه

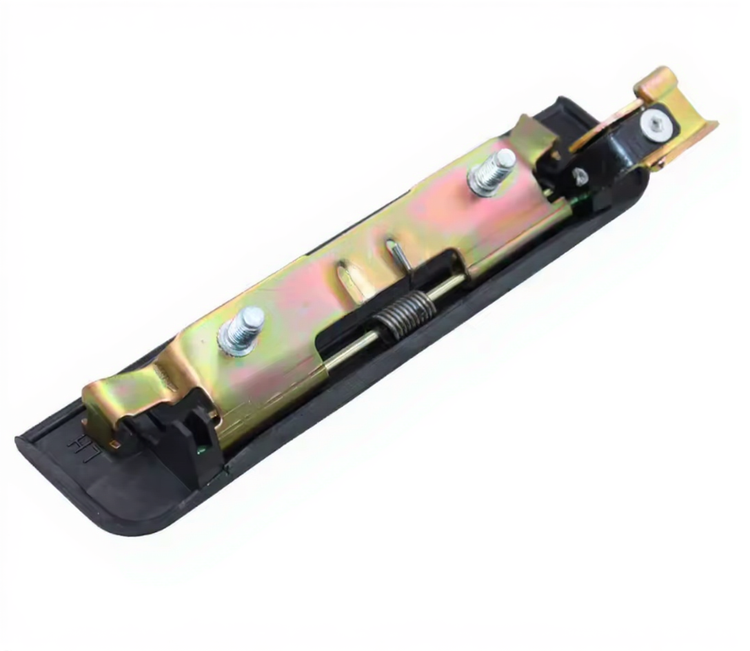

این قطعه دستگیره بیرونی (Exterior Door Handle) برای باز کردن درب کابین کامیونت است. با توجه به کاربری تجاری خودروی داینا، این دستگیره به گونهای طراحی شده که در برابر استفادههای مکرر، ضربه و شرایط سخت محیطی کارگاهی مقاومت بالایی داشته باشد.
| ویژگی (Attribute) | مشخصات (Specification) |
|---|---|
| نام قطعه | دستگیره بیرونی درب جلو (Front Door Outside Handle) |
| شماره فنی تویوتا | 69220-95400 |
| موقعیت نصب | درب جلو - سمت چپ (سمت راننده) |
| نوع مکانیزم | اهرمی / کششی (Pull Type) |
| جنس بدنه | معمولاً فلز دایکست (Zamac) با روکش کروم یا رنگ مشکی (بسته به تریم) |
| متعلقات | معمولاً بدون سیلندر قفل عرضه میشود (سیلندر جداگانه نصب میشود) |
2) جدول فیتمنت و سازگاری (Fitment Mapping)
این کد فنی مختص نسل پنجم تویوتا داینا و مدلهای همخانواده آن در بازه زمانی اواسط دهه ۸۰ تا اوایل دهه ۹۰ میلادی است.
| مدل خودرو (Model) | کد شاسی (Chassis Series) | سال ساخت (میلادی) | توضیحات |
|---|---|---|---|
| Toyota Dyna 100/150 | YU60, YY50, YY61 | 1985 - 1995 | سری سبک |
| Toyota Dyna 200/300/400 | BU60, BU70, BU80, WU90 | 1984 - 1995 | سری سنگین (کامیونت) |
| Toyota ToyoAce | G25, G35 Series | 1984 - 1995 | مدل دوقلوی داینا |
| Toyota Daihatsu Delta | V58, V118 | 1984 - 1995 | پلتفرم مشترک |
نکته: این دستگیره معمولاً برای اتاقهای سری U60 تا U90 (معروف به داینا اتاق قدیم یا داینا گرد) کاربرد دارد.
3) تشریح کاربری و عملکرد
- مکانیزم مکانیکی: با کشیدن اهرم دستگیره به سمت بیرون، یک بازوی فلزی در پشت دستگیره حرکت کرده و از طریق یک میله رابط (Rod)، زبانه قفل درب (Door Latch) را آزاد میکند.
- ارگونومی کار: طراحی این دستگیره به صورت “کاسهای” یا اهرمی بزرگ است تا راننده حتی با دستکش کار ضخیم نیز بتواند به راحتی درب را باز کند.
- مقاومت فیزیکی: برخلاف خودروهای سواری که اغلب دستگیره پلاستیکی دارند، دستگیرههای این نسل از داینا معمولاً فلزی هستند تا در برابر زور زیاد و ضربات احتمالی در محیط کار دوام بیاورند.
4) علائم خرابی و دلایل تعویض
با توجه به سن بالای این خودروها، خرابی دستگیره امری رایج است:
- شکستگی اهرم (Handle Snapping): شایعترین علت تعویض. فلز خشک شده یا پلاستیک قدیمی بر اثر سرما یا فشار بیش از حد میشکند.
- خلاصی فنر (Loose Spring): فنر برگرداننده داخل دستگیره ضعیف شده یا میشکند و دستگیره پس از رها کردن به جای خود باز نمیگردد (آویزان میماند).
- سایش پینها: پینهای نگهدارنده اهرم گشاد شده و دستگیره لق میزند.
- مشکلات ظاهری: اگر مدل کرومی باشد، پوستپوست شدن کروم میتواند باعث بریدگی دست راننده شود.
5) نکات نصب و تعویض (بسیار مهم)
- دسترسی از داخل: برای تعویض این قطعه حتماً باید رودری (Door Trim) باز شود. مراقب خارهای قدیمی و شکننده رودری باشید.
- خار میل رابط (Rod Clip): اتصال دستگیره به قفل توسط یک میله فلزی برقرار میشود که با یک خار پلاستیکی کوچک مهار شده است. شکستن این خار پلاستیکی هنگام باز کردن بسیار رایج است؛ پیش از شروع کار از سالم بودن آن اطمینان حاصل کنید یا یک خار یدک تهیه کنید.
- تنظیم رگلاژ: گاهی اوقات پس از نصب دستگیره نو، درب باز نمیشود. این موضوع معمولاً مربوط به رگلاژ طول میله رابط است.
- گریسکاری: قبل از بستن رودری، مکانیزم داخلی قفل و فنر دستگیره جدید را با گریس لیتیوم روانکاری کنید.
6) قطعات وابسته و مکمل
- خار پلاستیکی رابط (Door Lock Rod Clip): قطعهای کوچک اما حیاتی برای اتصال دستگیره به مکانیزم قفل.
- مجموعه قفل درب (Door Latch Assembly): اگر دستگیره سالم است اما درب باز نمیشود، احتمالا قفل داخلی جام کرده است.
- سیلندر سوئیچ (Key Cylinder): که معمولاً زیر یا کنار دستگیره نصب میشود.
- دستگیره داخلی (Inside Handle): بررسی سلامت دستگیره داخلی همزمان با باز کردن رودری پیشنهاد میشود.
7) مقایسه نمونه اصلی (Genuine) با متفرقه (Aftermarket)
| شاخص مقایسه | اصلی تویوتا (Genuine / AISIN) | تایوانی/چینی (Aftermarket) |
|---|---|---|
| کیفیت آلیاژ | فلز دایکست با کیفیت بالا، مقاوم در برابر شکست و خوردگی. | آلیاژهای بازیافتی که تردتر و شکننده هستند. |
| کیفیت کروم/رنگ | آبکاری چند لایه و براق که سالها دوام میآورد. | آبکاری نازک که سریعاً دچار زنگزدگی نقطهای یا مات شدن میشود. |
| عملکرد فنر | فنر قوی و روان؛ حس “کلیک” دقیق هنگام باز کردن. | فنر ممکن است خیلی سفت یا خیلی شل باشد. |
| قیمت | بالا (و بسیار کمیاب برای این مدل قدیمی). | بسیار ارزان و در دسترس. |
نتیجهگیری: برای یک خودروی کار مثل داینا که روزانه دهها بار درب آن باز و بسته میشود، استحکام دستگیره اولویت است. اگر نمونه اصلی ژاپنی یافت نشد، برندهای تایوانی معتبر گزینه بهتری نسبت به نمونههای بینام چینی هستند.
