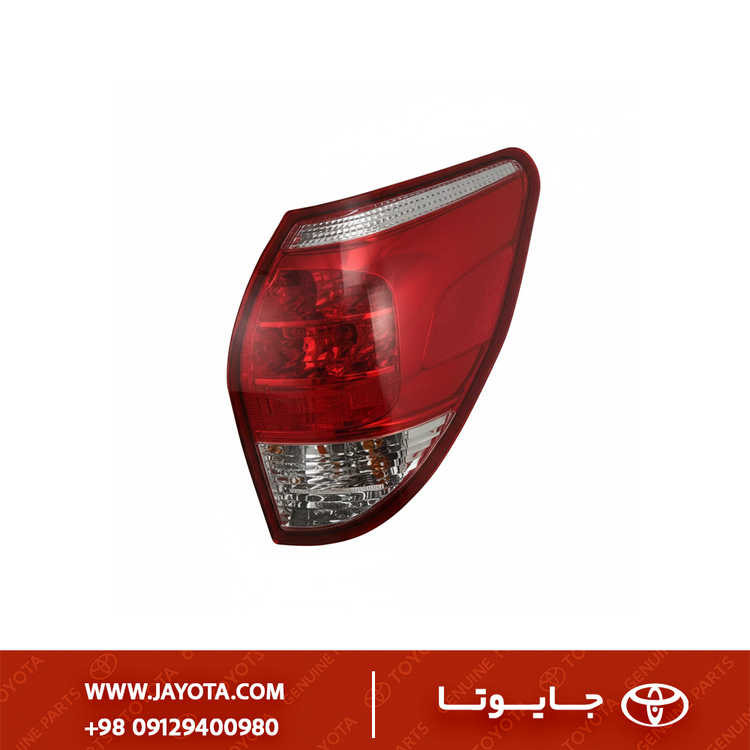

تحلیل فنی چراغ خطر عقب راست تویوتا راوفور (کد 81551-42091)
1) معرفی فنی و مشخصات قطعه
این قطعه مجموعه طلق و بدنه چراغ خطر عقب (Rear Combination Lamp Lens & Body) است که در سمت راست خودرو (سمت شاگرد) و روی بدنه (نه روی درب صندوق) نصب میشود. این کد فنی خاص مربوط به مدلهای فیسلیفت (Facelift) نسل دوم راوفور است که از لحاظ گرافیک داخلی و شفافیت طلق با مدلهای اولیه (2000-2003) تفاوت دارد و ظاهری مدرنتر (کریستالی/شفاف) دارد.
| ویژگی (Attribute) |
مشخصات (Specification) |
| نام قطعه |
چراغ خطر عقب - سمت راست (Rear RH Taillight) |
| شماره فنی تویوتا |
81551-42091 |
| سازنده اصلی (OEM) |
معمولاً Koito یا Ichikoh (برای تویوتا) |
| محتویات |
معمولاً شامل پوسته و طلق است (لامپ و سیمکشی اغلب جداگانه است مگر در کد اسمبلی کامل) |
| نوع لامپها |
هالوژن استاندارد (رشتهای) |
2) جدول فیتمنت و سازگاری (Fitment Mapping)
این کد فنی دقیقاً مربوط به نسل دوم (XA20) تویوتا راوفور است، اما فقط مدلهای فیسلیفت شدهی اواخر تولید.
| مدل خودرو (Model) |
کد شاسی (Chassis Code) |
سال ساخت (میلادی) |
توضیحات مهم |
| Toyota RAV4 |
ACA21, ACA23 |
2003/07 - 2005/11 |
مدلهای فیسلیفت (اتاق قدیم) |
| Toyota RAV4 |
ZCA25, ZCA26 |
2003 - 2005 |
مدلهای 3 درب و 5 درب |
نکته بسیار مهم در مورد سال 2006: در سال 2006 نسل جدید راوفور (XA30) معرفی شد. این چراغ فقط به راوفورهای اتاق قدیم (نسل 2) میخورد که ممکن است در ایران یا برخی کشورها مدل 2006 هم پلاک شده باشند، اما شکل ظاهری آنها مربوط به مدلهای 2005 است (زاپاس پشت درب). به راوفور “نیو فیس” مدل 2006 نمیخورد.
3) تشریح کاربری و عملکرد
این چراغ یک مجموعه چندمنظوره (Combination Lamp) است که وظایف زیر را بر عهده دارد:
- چراغ ترمز (Stop Light): اعلام کاهش سرعت به رانندگان عقب (نور قرمز پرقدرت).
- چراغ شب (Tail Light): مشخص کردن موقعیت و عرض خودرو در شب (نور قرمز ملایم).
- چراغ راهنما (Turn Signal): اعلام گردش به راست (معمولاً در این مدل فیسلیفت، طلق راهنما شفاف است و از لامپ نارنجی استفاده میشود یا طلق کمی دودی/صورتی است).
- چراغ دنده عقب (Back-up Light): روشن کردن محیط عقب و اعلام حرکت به عقب (نور سفید).
4) علائم خرابی و دلایل تعویض
- مات شدگی و زردی طلق: به دلیل کیفیت پایین (در نمونههای غیر اصل) یا تابش شدید آفتاب در طولانی مدت، طلق شفافیت خود را از دست میدهد.
- شکستگی و ترک: ناشی از تصادفات جزئی شهری. نفوذ آب از این ترکها باعث سوختن مکرر لامپها و سیاهی کاسه چراغ میشود.
- نفوذ آب و بخار: خرابی چسب آببندی دور چراغ باعث ایجاد بخار در داخل مجموعه میشود که رفلکتور (آینه) داخلی را کدر میکند.
- ذوب شدن سوکت: استفاده از لامپهای وات بالا (غیر استاندارد) میتواند باعث ذوب شدن محل قرارگیری لامپ در بدنه پلاستیکی شود.
5) نکات نصب و تعویض (بسیار مهم)

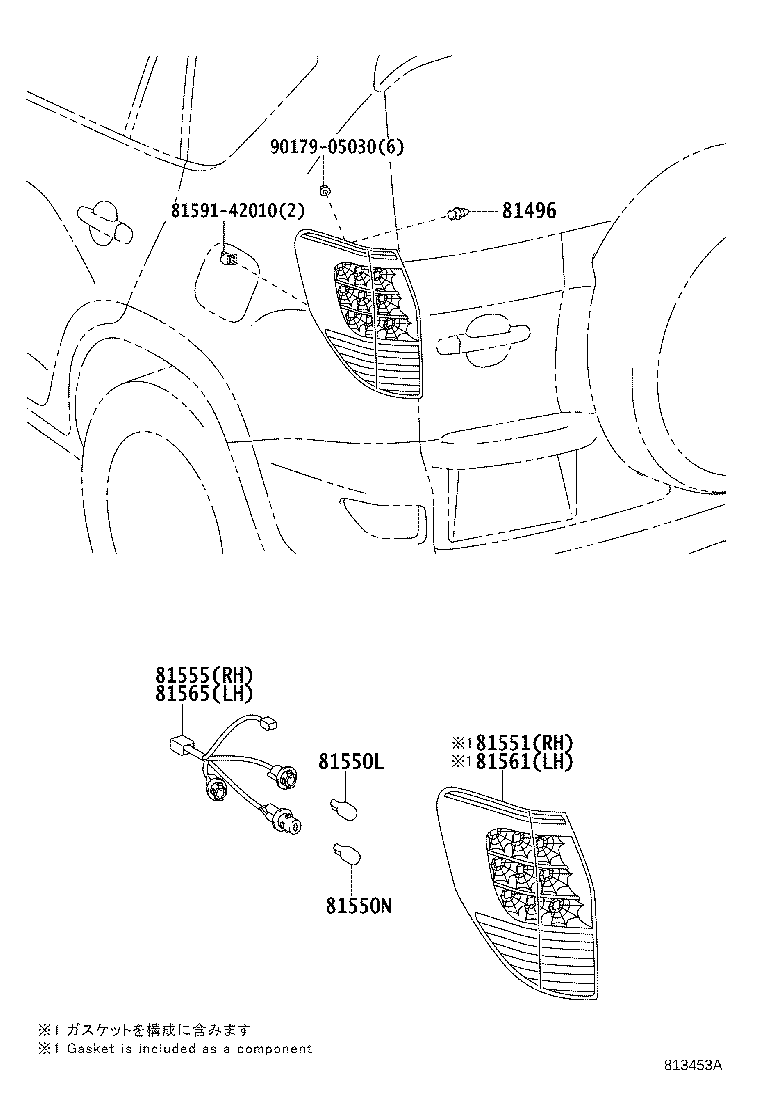

- دسترسی: برای تعویض، باید درب صندوق عقب باز شود. پیچهای نگهدارنده معمولاً زیر پوششهای پلاستیکی ستون عقب یا از داخل محفظه جک (در برخی مدلها) قابل دسترسی هستند.

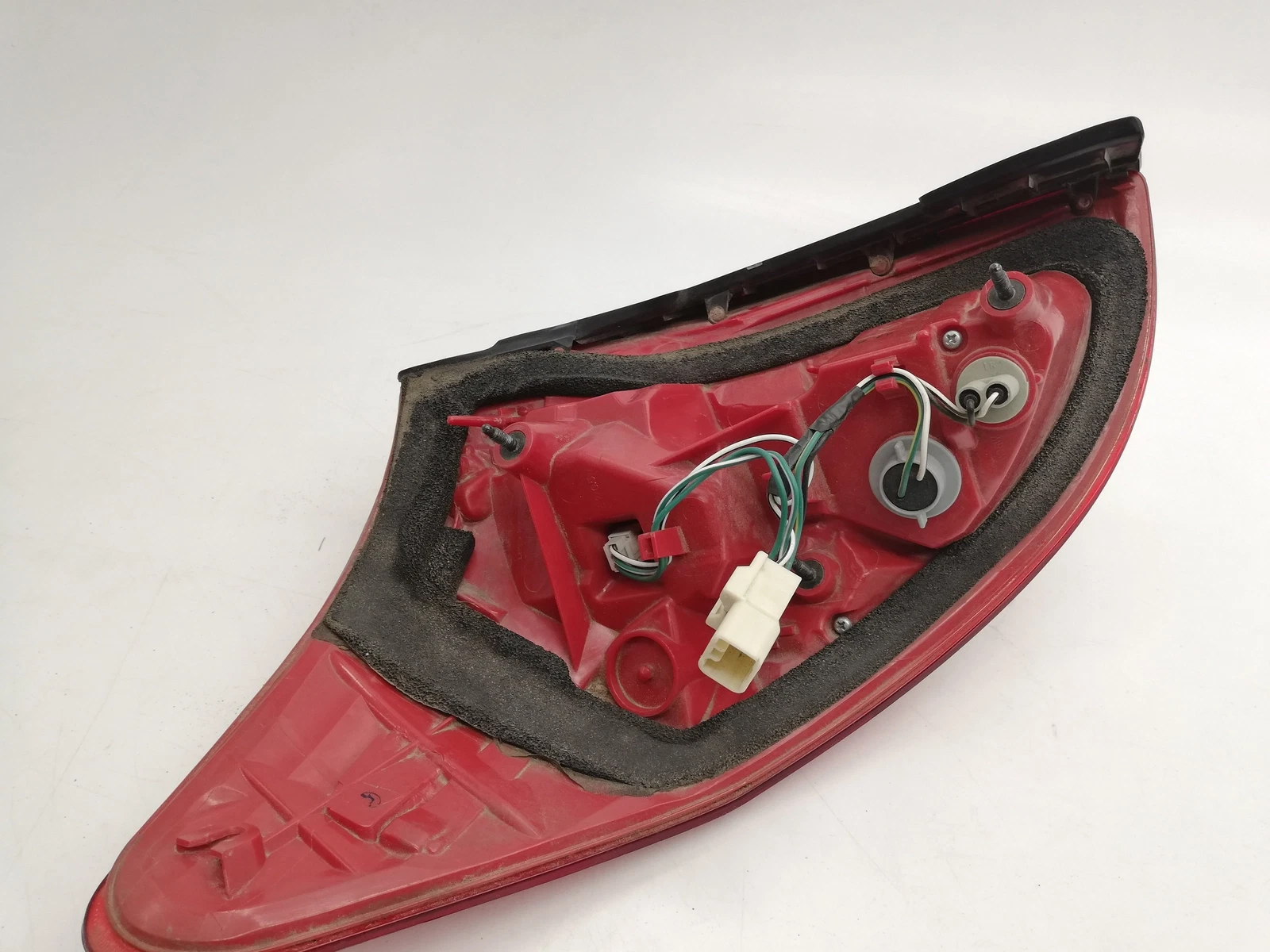

- واشر آببندی (Gasket): پشت چراغ یک فوم یا واشر لاستیکی وجود دارد. هنگام تعویض چراغ، حتماً بررسی کنید که واشر آببندی سالم باشد و درست سر جای خود بنشیند. در غیر این صورت، آب باران وارد صندوق عقب یا بدنه خودرو میشود و باعث زنگزدگی میشود.

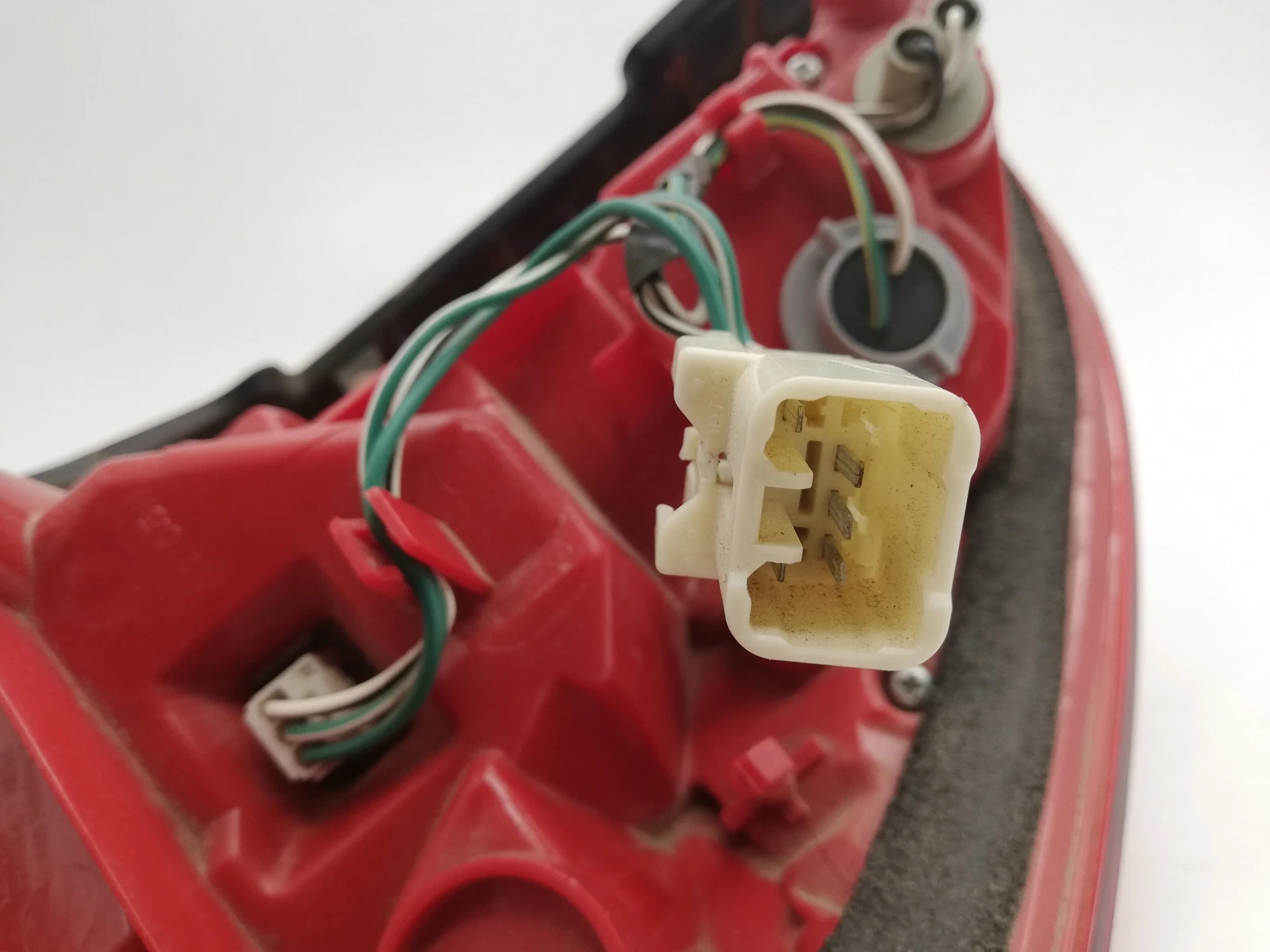

- جابجایی سیمکشی: اگر قطعه خریداری شده فقط “پوسته” (Lens & Body) است، باید دسته سیم و سوکتهای لامپ را از چراغ شکسته قدیمی باز کرده و روی چراغ جدید ببندید. مراقب خار سوکتها باشید.
6) قطعات وابسته و مکمل
- لامپها: چک کردن سلامت لامپهای ترمز (معمولاً دو کنتاکت 21/5W) و راهنما هنگام تعویض.
- سوکتهای برق: بررسی عدم وجود سولفاته یا زنگزدگی در سوکتها.
- خارها و پیچها: مهرههای سایز 10 که چراغ را به بدنه متصل میکنند.
7) مقایسه نمونه اصلی (Genuine) با متفرقه (Aftermarket)
- نمونه اصلی (Toyota/Koito):
- شفافیت کریستالی بسیار بالا که تا سالها تغییر رنگ نمیدهد.
- رفلکتورهای داخلی با کیفیت که نور را دقیق و با زاویه استاندارد پخش میکنند (ایمنی بیشتر).
- آببندی صددرصد تضمینی.
- نمونههای تایوانی (DEPO/TYC):
- کیفیت قابل قبول و قیمت مناسبتر.
- ممکن است پس از 2-3 سال کمی کدر شوند.
- فیتمنت (جا رفتن در بدنه) خوب است اما گاهی درزهای میلیمتری با سپر دارند.
- نمونههای چینی متفرقه:
- طلقی که سریعاً زرد یا مات میشود.
- پخش نور نامنظم (خیره کننده یا کمنور).
- احتمال بالای نفوذ آب پس از اولین کارواش.
