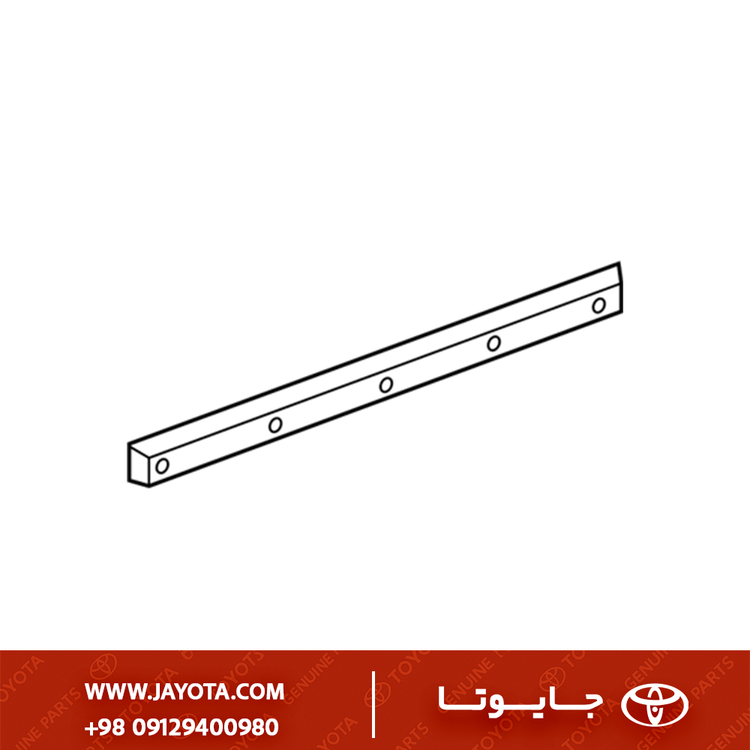

68173-52110 - نوار زیر شیشه درب عقب - داخلی راست تویوتا یاریس ۲۰۰۶
Toyota Yaris 2006 Rear Right Inner Belt Molding (Window Weatherstrip) – OEM 68173‑52110
0
توضیحات
1) معرفی فنی قطعه
- پارت نامبر:
68173-52110 - نام فنی: WEATHERSTRIP, REAR DOOR GLASS, INNER RH (نوار هوابند شیشه درب عقب، داخلی راست).
- نام بازاری: نوار ماهوتی شیشه عقب، آبگیر داخلی، نوار گردگیر شیشه (داخل)، نوار لبه تودری.
- جنس: بدنه اصلی لاستیک/پلاستیک منعطف با روکش مخمل (Felt/Flock) در محل تماس با شیشه.
- محل نصب: لبه بالایی تودری (Door Trim)، دقیقاً در محل رسیدن پنل درب به شیشه.
2) جدول فیتمنت دقیق (Fitment Mapping)
این قطعه به طور خاص برای مدل سدان (Sedan) یاریس طراحی شده است.
| مدل خودرو (Model) | کد شاسی (Chassis Code) | سال ساخت (Years) | نوع بدنه |
|---|---|---|---|
| Toyota Yaris Sedan | NCP93 | 2006 – 2013 | Sedan (صندوقدار) |
| Toyota Belta | NCP96 / SCP92 | 2005 – 2012 | Sedan |
| Toyota Vios | NCP93 | 2007 – 2013 | Sedan |
- نکته مهم: این قطعه با مدل هاچ‌بک (NCP90/91) متفاوت است زیرا طول و انحنای درب عقب در مدل صندوقدار و هاچ‌بک فرق دارد.
3) تشریح کاربری و جایگاه در خودرو
این نوار بین پنل داخلی درب (تودری) و شیشه پنجره قرار می‌گیرد.
وظایف اصلی:
- محافظت از شیشه: سطح مخملی آن باعث می‌شود شیشه هنگام بالا و پایین رفتن خط نیفتد.
- لرزه گیری: فضای خالی بین شیشه و تودری را پر می‌کند و از لرزش و صدای شیشه در حالت نیمه‌باز جلوگیری می‌کند.
- نظافت: هنگام پایین دادن شیشه، گرد و غبار و رطوبت سطح داخلی شیشه را پاک می‌کند.
- زیبایی: پوشاننده لبه برش خورده تودری و ایجاد خط اتصال تمیز با شیشه.
4) علائم خرابی و نشانه‌های فرسودگی
- از بین رفتن مخمل: با گذشت زمان، پرزهای مخملی ساییده شده و به لاستیک سفت زیرین می‌رسد که باعث خط افتادن روی شیشه یا دودی شیشه می‌شود.
- خشک شدن: لاستیک خشک شده و دیگر به شیشه نمی‌چسبد، که باعث ایجاد فاصله و صدای “لق‌لق” شیشه می‌شود.
- تغییر شکل: موج برداشتن نوار که باعث زشت شدن ظاهر داخلی درب می‌شود.
5) دلایل اصلی تعویض و سناریوهای تعمیر
- خط انداختن روی دودی شیشه: رایج‌ترین دلیل تعویض، زمانی است که لایه مخملی تمام شده و نوار روی طلق دودی خط‌های عمودی می‌اندازد.
- بازسازی کابین: برای نو کردن ظاهر داخلی خودرو، بخصوص اگر تودری‌ها باز شده باشند.
- تعویض تودری: گاهی این نوار روی تودری استوک موجود نیست یا خراب است و باید نوار نو نصب شود.
6) نکات نصب و الزامات فنی
- اتصال به تودری: این قطعه معمولاً با خارهای فلزی منگنه‌مانند (Staples) یا خارهای پرسی به لبه بالایی پنل تودری متصل است.
- نیاز به باز کردن رودری: برای تعویض اصولی، باید تودری (Door Panel) کامل باز شود، نوار قدیمی جدا شده و نوار جدید جایگزین شود. جا زدن آن بدون باز کردن رودری دشوار و گاهی غیرممکن است.
- دقت در خارها: هنگام نصب دقت کنید خارهای فلزی نوار جدید، لبه پلاستیکی تودری را زخمی نکنند.
7) قطعات وابسته و مکمل
68174-52110: نوار آبگیر داخلی شیشه عقب چپ (سمت مخالف).68163-52110: نوار آبگیر بیرونی شیشه عقب راست (استیل یا مشکی روی بدنه).67640-52xxx: مجموعه کامل تودری عقب.
