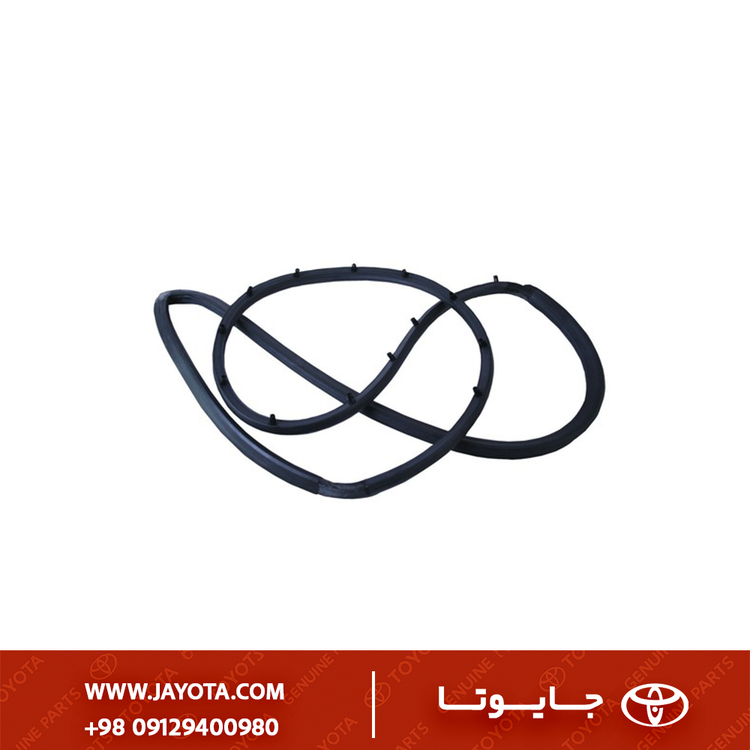

68142-52131 - لاستیک دور شیشه درب عقب - راست تویوتا یاریس ۲۰۰۶-۲۰۱۲
Toyota Yaris 2006–2012 Rear RH Door Glass Weatherstrip – OEM 68142‑52131
تحلیل فنی لاستیک دور شیشه عقب راست تویوتا یاریس (کد 68142-52131)
1) معرفی فنی و مشخصات قطعه
این قطعه که در اصطلاح فنی به آن Glass Run یا Channel گفته میشود، لاستیک U شکلی است که درون فریم (قاب) فلزی پنجره درب عقب قرار میگیرد. شیشه خودرو داخل شیار این لاستیک حرکت میکند.
اصطلاح “ماهوتی” به دلیل پوشش مخملیشکل سطح داخلی این لاستیک است که برای کاهش اصطکاک با شیشه طراحی شده است.
| ویژگی (Attribute) | مشخصات (Specification) |
|---|---|
| نام قطعه | لاستیک ناودانی/کشویی شیشه عقب - راست (Run, Rear Door Glass, RH) |
| شماره فنی تویوتا | 68142-52131 |
| موقعیت نصب | داخل قاب پنجره درب عقب - سمت شاگرد (Right) |
| جنس | لاستیک EPDM با روکش داخلی مخملی (Flocked) |
| عملکرد اصلی | هدایت حرکت شیشه، آببندی و لرزهگیری |
2) جدول فیتمنت و سازگاری (Fitment Mapping)
این قطعه مخصوص نسل دوم تویوتا یاریس (XP90) است که در ایران با مدلهای 2008 تا 2011 (معروف به یاریس صندوقدار قدیم) شناخته میشود.
| مدل خودرو (Model) | کد شاسی (Chassis Code) | سال ساخت (میلادی) | توضیحات مهم |
|---|---|---|---|
| Toyota Yaris Sedan | NCP93 | 2006 - 2013 | مخصوص مدل صندوقدار (Belta) |
| Toyota Vios | NCP93 | 2007 - 2013 | مدلهای آسیایی مشابه |
نکته تمایز: دربهای مدل هاچبک (Vitz/Yaris Hatchback) با مدل صندوقدار متفاوت است. کد 52131 معمولاً برای اتاق سدان (صندوقدار) است. برای مدل هاچبک حتماً باید کد شاسی (NCP90/NCP91) چک شود زیرا انحنای درب عقب متفاوت است.
3) تشریح کاربری و عملکرد
- مسیر حرکت شیشه: ایجاد یک ریل نرم و لغزنده برای اینکه شیشه بالابر بتواند شیشه را بدون فشار زیاد بالا و پایین ببرد.
- آببندی و هوابندی: جلوگیری از نفوذ آب باران و صدای باد (Wind Noise) به داخل کابین هنگامی که شیشه کاملاً بالا است.
- لرزهگیری: گرفتن لقی شیشه در حالت نیمهباز تا شیشه در دستاندازها به بدنه فلزی درب برخورد نکند و صدا ندهد.
4) علائم خرابی و دلایل تعویض
- کندی حرکت شیشه: اگر لایه مخملی (ماهوتی) داخل لاستیک از بین برود، لاستیک خشک شده و اصطکاک با شیشه زیاد میشود. این موضوع باعث فشار به موتور شیشهبالابر و کند شدن حرکت میشود.
- صدای باد (هوهو): دفرمه شدن یا پارگی لاستیک در گوشهها باعث نفوذ صدای باد در سرعت بالا میشود.
- لقزدن شیشه: خشک شدن و جمع شدن لاستیک (Shrinkage) باعث میشود شیشه در جای خود بازی داشته باشد و صدا بدهد.
- نفوذ آب: پوسیدگی لاستیک باعث ورود آب به داخل در و زنگزدگی مکانیزم قفل و بالابر میشود.
5) نکات نصب و تعویض
- تمیزکاری شیار: قبل از نصب لاستیک نو، حتماً شیار فلزی درب را از گرد و خاک، تکه شیشههای احتمالی (اگر شیشه شکسته بوده) و چسبهای قدیمی پاک کنید.
- استفاده از اسپری سیلیکون: برای اینکه لاستیک راحتتر در ریل فلزی بنشیند و شیشه راحتتر حرکت کند، داخل شیار لاستیک را کمی اسپری سیلیکون بزنید (از گریس معمولی استفاده نکنید چون خاک را جذب میکند).
- نصب صحیح گوشهها: مهمترین بخش، جا انداختن صحیح گوشههای زاویهدار لاستیک است. اگر گوشه درست ننشیند، شیشه هنگام بالا رفتن گیر میکند یا سنسور آنتی-ترپ (Anti-trap) فعال شده و شیشه برمیگردد.
- عدم نیاز به چسب: این قطعه معمولاً پرسی و فشاری جا میرود و نیاز به چسب ندارد، مگر در نقاط خاصی که کارخانه مشخص کرده باشد.
6) قطعات وابسته و مکمل
- موتور و ریل شیشه بالابر: خرابی لاستیک ناودانی قاتل اصلی موتور شیشه بالابر است.
- نوار آبگیر بیرونی (Belt Molding): قطعهای که پایین پنجره روی لبه درب نصب میشود (قبلاً تحلیل شده با کد
68180). - شیشه درب عقب: قطعهای که درون این لاستیک حرکت میکند.
7) مقایسه نمونه اصلی (Genuine) با متفرقه (Aftermarket)
- نمونه اصلی (Toyota):
- جنس EPDM خالص: در برابر گرما و سرمای شدید مقاوم است و تغییر شکل نمیدهد.
- پوشش تفلون/مخمل: سطح داخلی بسیار لغزنده است که باعث عملکرد نرم شیشه میشود.
- فیتمنت دقیق: گوشهها دقیقاً قالب درب هستند.
- نمونههای چینی/تایوانی:
- لاستیک خشک: اصطکاک بالایی دارد و باعث سوختن زغالهای موتور شیشه بالابر میشود.
- عمر کوتاه: در تابستان و آفتاب شدید دفرمه شده و از جای خود بیرون میزند.
- صدای سوت: به دلیل عدم تطابق کامل با شیشه، صدای باد شنیده میشود.
