وایر شمع تویوتا کرولا 97-1993
Corolla square ignition wires 1993-1997
0
شناسه کالا 90919-21125
توضیحات

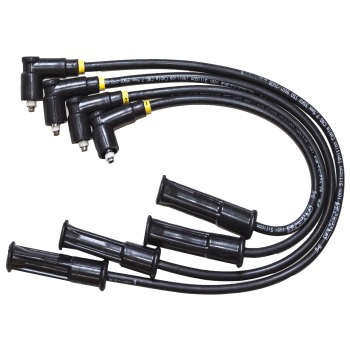

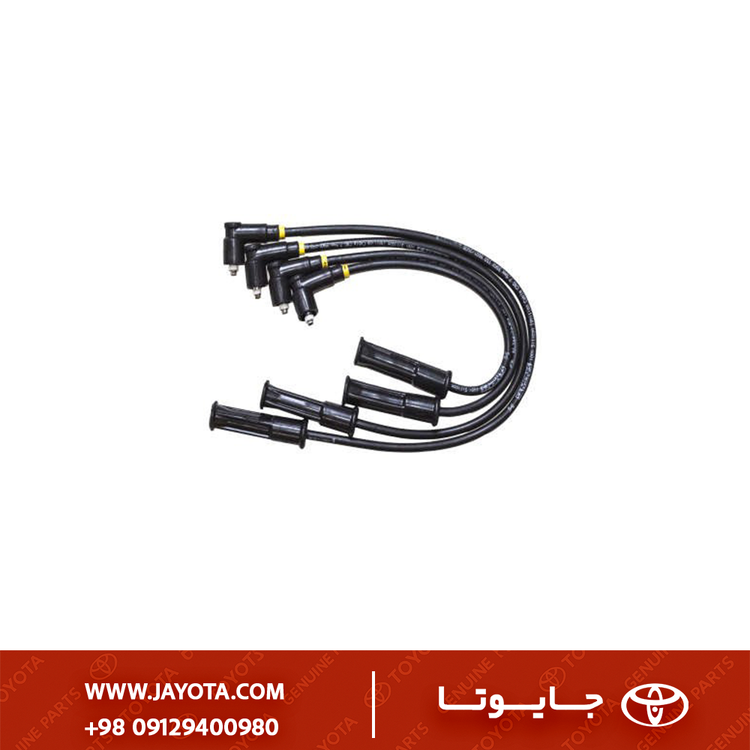

وایر شمع کرولا مربع 1993–1994 | Spark Plug Wire Set – Toyota Corolla E100 Series
۱ | مشخصات کلی
| عنوان | توضیحات |
|---|---|
| نام قطعه | وایر شمع (High Tension Ignition Cable Set) |
| کد فنی جایوتا | SPW‑COR94‑E100‑CN‑A |
| مرجع OEM | 90919‑21473 / 90919‑21476 / 90919‑21567 |
| مدل خودرو | Toyota Corolla E100 Series (EE100 / AE101) |
| سال کاربرد | 1993 – 1994 |
| نوع موتور | 4A‑FE (1.6 L DOHC EFI) – 2E (1.3 L SOHC) |
| برند سازنده | چین – کیفیت OEM Grade A |
| وضعیت | نو / OEM Replacement – Engine Tune‑Up Part |
۲ | معرفی محصول
ست وایر شمع کرولا مربع 93‑94 طراحی شده برای سیستم احتراق EFI با سیمکشی چهار شاخه (Straight‑Boot) و کوئل تک خروجی است.
این محصول جریان ولتاژ بالا (20 تا 25 kV) را از کوئل به شمعها منتقل میکند و به دلیل هسته فریت‑رزیستیو (Random Wound Core) دارای تلفات الکتریکی بسیار پایین و محافظت ضد نویز رادیویی (RFI Shielding) میباشد.
پوشش دوبل سیلیکونی آن در محدوده دمایی ‑40 تا +220 درجه سانتیگراد کار میکند و در آزمون انعطاف ۵۰۰۰ دفعه بدون ترک تأیید شده است.
۳ | مشخصات فنی
| ویژگی | مقدار / توضیح |
|---|---|
| نوع هسته | Ferrite‑Resistive (Random Wound Spiral Core) |
| مقاومت الکتریکی | ۵ تا ۸ kΩ در هر متر |
| عایق بیرونی | Silicon Dual Layer (Gray + Black) |
| جنس هد و پلاگ | EPDM + Stainless Steel Terminal |
| مقاومت دمایی | ‑40 °C تا +220 °C |
| تحمل ولتاژ | تا 35 kV Peak |
| کانکتور | SAE Plug with Rubber Boot Type |
| طول کابل | طبق دیاگرام OEM (4 شاخه + 1 کابل کوئل) |
| کشور سازنده | چین – Grade A Production Line |
۴ | ویژگیها و مزایا
- هسته فریت‑رزیستیو برای جلوگیری از نویز رادیویی و پالس ناهموار احتراق.
- پوشش دو لایه سیلیکونی نسوز ضد روغن، رطوبت و از بین نرفتن انعطاف.
- کانکتور استیل ضد اکسید و ترانسمیشن پایدار در دما و ولتاژ بالا.
- طراحی OEM Fitting بدون نیاز به تغییر در سوکت کوئل یا درپوش دلكو.
- عمر کارکرد تضمینی تا ۸۰٬۰۰۰ km در شرایط نگهداری عادی.
۵ | راهنمای نصب
- موتور را خاموش کرده و باتری را قطع نمایید.
- وایرهای قدیمی را به ترتیب شماره روی دلكو جدا کنید.
- وایر جدید CASP‑Grade را در همان ترتیب (1‑3‑4‑2) نصب نمایید.
- اتصالات را از لحاظ زاویه و فیتمنت بررسی کنید.
- موتور را راه اندازی و عملکرد آیدل را چک کنید (بدون لرزش و نقص احتراق).
۶ | سازگاری خودرو
| مدل | سال | نوع موتور | نوع بدنه |
|---|---|---|---|
| Toyota Corolla E100 (EE100 / AE101) | 1993 – 1994 | 4A‑FE 1.6L – 2E 1.3L | Sedan / Hatchback |
| Toyota Sprinter E100 (مشترک پلتفرم) | 1993 – 1995 | 4A‑FE | Sedan |
۷ | نکات نگهداری و بازبینی
- در زمان سرویس شمعها، فاصلهی الکترود (0.8 mm) بررسی شود.
- از قرار دادن وایر در تماس مستقیم با منیفولد یا اگزوز پرهیز شود.
- هر ۲۰ هزار کیلومتر اتصال به کوئل و دلكو از لحاظ اکسید بررسی گردد.
- تغییر رنگ یا ترک در روکش سیلیکون نشانگر پایان عمر حرارتی است.
