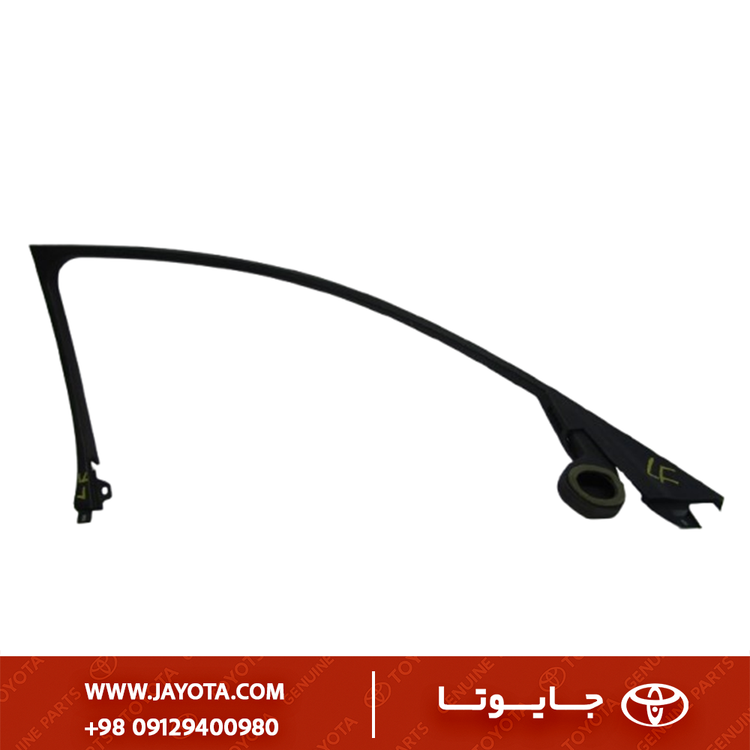

67664-30061 - قاب بالای فریم درب جلو - چپ لکسوس GS300/GS350/GS430 2005-2011
67664-30061 Lexus GS 2005 Front Left Upper Door Frame Garnish 2005-2011
0
توضیحات
1) معرفی فنی قطعه
- پارت نامبر:
67664-30061 - نام فنی: COVER, FRONT DOOR SERVICE HOLE, LH (پوشش حفره سرویس درب جلو، چپ) یا GARNISH, DOOR FRAME, FRONT LH.
- نام بازاری: قاب مثلثی پشت آینه (داخل اتاق)، لچکی داخلی درب جلو، کاور پیچ آینه، قاب توییتر (در برخی مدلها).
- جنس: پلاستیک فشرده (ABS) با بافت چرمی ریز (Texture) هماهنگ با تریم داخلی.
- جهت نصب: سمت چپ (راننده).
2) جدول فیتمنت دقیق (Fitment Mapping)
این قطعه مخصوص نسل سوم لکسوس GS (کد اتاق S190) است.
| مدل خودرو (Model) | کد شاسی (Chassis Code) | سال ساخت (Years) |
|---|---|---|
| Lexus GS300 | GRS190 | 2005 – 2011 |
| Lexus GS350 | GRS191 / GRS196 | 2005 – 2011 |
| Lexus GS430 | UZS190 | 2005 – 2007 |
| Lexus GS460 | URS190 | 2007 – 2011 |
| Lexus GS450h | GWS191 | 2006 – 2011 |
3) تشریح کاربری و جایگاه در خودرو

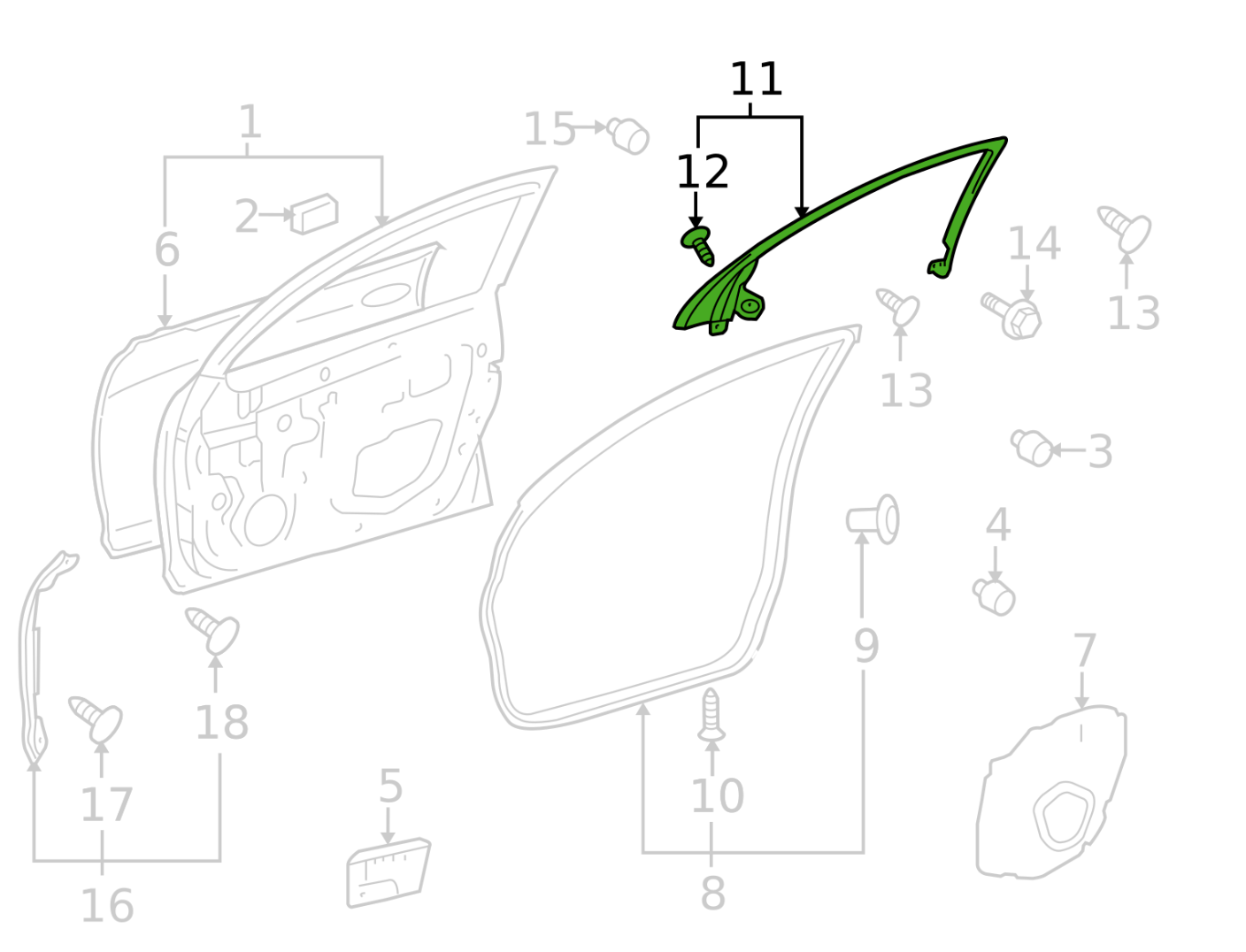

این قطعه در گوشه جلویی درب جلو (سمت داخل کابین)، دقیقاً روبروی آینه بغل نصب میشود.
وظایف اصلی:
- پوشش فنی: مخفی کردن پیچها و مهرههای اتصال آینه بغل به بدنه و همچنین سوکت برق آینه.
- زیبایی: ایجاد اتصال بصری تمیز بین تودری و ستون A.
- آکوستیک: کمک به ایزولاسیون صدای باد که ممکن است از محل اتصال آینه نفوذ کند.
- نکته مهم: در سیستم صوتی Mark Levinson یا استاندارد لکسوس، بلندگوی تیوتر (Tweeter) معمولاً در این ناحیه قرار دارد، اما این پارت نامبر صرفاً “کاور پلاستیکی” است (بسته به آپشن ممکن است توری بلندگو داشته باشد یا ساده باشد، کد 30061 معمولاً مدل استاندارد است).
4) علائم خرابی و نشانههای فرسودگی
- شکستگی خارها: رایجترین خرابی، شکستن پایههای پلاستیکی پشت قطعه هنگام باز کردن غیر اصولی است.
- لق شدن: اگر خارها بشکنند، قطعه سر جای خود نمیماند و با باز و بست درب میافتد یا صدا میدهد.
- خط و خش: آسیبهای فیزیکی ناشی از برخورد اشیا یا ابزار تعمیرکاران.
5) دلایل اصلی تعویض و سناریوهای تعمیر
- تعویض آینه بغل: برای باز کردن آینه بغل، ابتدا باید این قاب برداشته شود. اگر تعمیرکار بیدقت باشد، خارها میشکنند و قطعه باید تعویض شود.
- تعمیر بلندگو: دسترسی به تیوتر سیستم صوتی نیازمند باز کردن این قاب است.
- صداگیری: برای رفع صدای باد یا جیرجیر از ناحیه آینه.
6) نکات نصب و الزامات فنی
- روش باز کردن: این قطعه فقط با خار (Clip) متصل است و پیچی ندارد. باید با ابزار پلاستیکی (Pry Tool) از لبهها به آرامی اهرم شود. فشار ناگهانی باعث شکستن خار قالبی میشود که قابل تعویض نیست (خار جزو خود قطعه است).
- جهت فشار: معمولاً فشار باید به صورت مستقیم (عمود بر سطح درب) باشد.
- تطابق رنگ: اگرچه اکثر این قطعات مشکی هستند، اما باید با رنگ رودری همخوانی داشته باشد.
7) قطعات وابسته و مکمل
87910-30A10: مجموعه آینه بغل چپ (Mirror Assy).67630-xxxxx: تودری جلو چپ (Door Trim).86160-xxxxx: بلندگوی تیوتر (در صورت وجود در این ناحیه).90467-10161: خارهای پلاستیکی رودری (اگر نیاز باشد).
