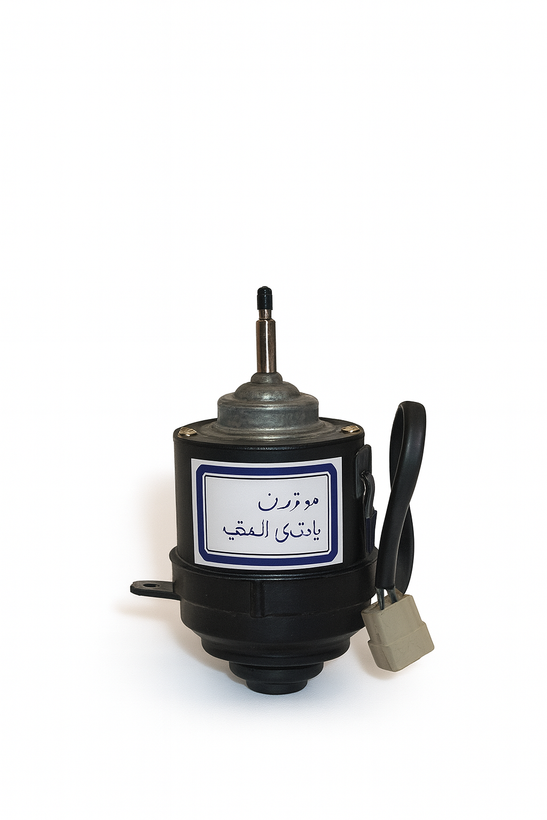

موتور فن تویوتا کرولا 92-1988

۱. مشخصات کلی قطعه

• نام قطعه: موتور فن رادیاتور (Radiator Cooling Fan Motor)
• خودروهای سازگار: تویوتا کرولا نسل ششم (کدهای اتاق سری E90) - مدل‌های 198819881988 تا 199219921992
• نوع قطعه: موتور الکتریکی DC (جریان مستقیم) با سیم‌پیچ مسی و زغال
• محل نصب: روی سینی (دیاق) فن پشت رادیاتور آب

۲. توضیحات فنی و عملکردی

موتور فن رادیاتور نیروی محرکه لازم برای چرخش پروانه پلاستیکی فن را تأمین می‌کند. وظیفه اصلی این مجموعه، ایجاد جریان هوای اجباری از میان شبکه‌های رادیاتور است تا دمای مایع خنک‌کننده (Coolant) را کاهش دهد؛ این عملکرد به‌ویژه در زمان توقف خودرو، حرکت در ترافیک سنگین یا روشن بودن کولر حیاتی است. روشن و خاموش شدن این موتور توسط ترموسوییچ (فشنگی آب) و رله فن کنترل می‌شود.

۳. علائم خرابی و زمان تعویض

• بالا رفتن آمپر آب: به‌خصوص در حالت درجا یا در ترافیک که جریان هوای طبیعی وجود ندارد.
• کار نکردن فن: با وجود رسیدن دمای موتور به حد نصاب روشن شدن فن، پروانه نمی‌چرخد.
• صدا و لرزش غیرعادی: شنیده شدن صدای زوزه، تق‌تق یا خرخر که نشان‌دهنده خرابی بوش‌ها یا بلبرینگ داخلی موتور فن است.
• سوختن مکرر فیوز یا رله فن: گیرپاژ کردن یا نیم‌سوز شدن موتور فن باعث کشیدن آمپر اضافی و سوختن فیوزها می‌شود.
• بوی سوختگی پلاستیک/سیم‌لخت: ناشی از ذوب شدن عایق سیم‌پیچ‌ها.

۴. مزایا و ویژگی‌های قطعه اصلی (و افترمارکت‌های معتبر)

• سیم‌پیچ مسی با خلوص بالا: تحمل حرارتی بالا و جلوگیری از افت دور موتور در استفاده‌های طولانی‌مدت.
• بالانس دقیق آرمیچر: عملکرد نرم، بدون لرزش و کم‌صدا که مانع از آسیب به پروانه و دیاق فن می‌شود.
• طول عمر بالای زغال‌ها و کالکتور: در برندهای معتبر ژاپنی (مانند Denso) یا قطعات اصلی (Genuine)، متریال داخلی برای سال‌ها کارکرد مداوم طراحی شده‌اند.

۵. نکات مهم نصب و نگهداری

• ایمنی: پیش از آغاز کار، حتماً کابل قطب منفی باتری را جدا کنید تا از اتصال کوتاه جلوگیری شود.
• بررسی پروانه فن: هنگام انتقال پروانه فن قدیمی به موتور جدید، مطمئن شوید که پروانه ترک‌خوردگی، تاب‌دیدگی یا شکستگی در پره‌ها نداشته باشد، زیرا پروانه نابالانس به سرعت موتور جدید را خراب می‌کند.
• بررسی سوکت‌ها: سوکت برق موتور فن را از نظر تغییر رنگ، ذوب‌شدگی یا سولفاته شدن بررسی کنید. در صورت خرابی، سوکت باید تعویض شود.

۶. کدهای فنی مرتبط/OEM

کدهای فنی تویوتا برای موتور فن کرولاهای این نسل بسته به تیپ موتور (مثل 4A−F4A-F4A−F، 4A−FE4A-FE4A−FE یا 4A−GE4A-GE4A−GE) و دارا بودن سیستم تهویه مطبوع (A/C) متفاوت است. کدهای رایج شامل موارد زیر هستند:

• 16363−1601016363-1601016363−16010
• 16363−1603016363-1603016363−16030

۷. توصیه‌های فنی تکمیلی

توصیه می‌شود در زمان تعویض موتور فن که عمر مفید خود را کرده است، عملکرد رله فن و همچنین ترموسوییچ رادیاتور نیز توسط برق‌کار خودرو تست شود. همچنین اطمینان حاصل کنید که جهت چرخش موتور فن صحیح باشد (باید هوا را از سمت شبکه رادیاتور به سمت داخل محفظه موتور بکشد).
