۱) معرفی فنی و مشخصات قطعه
- نام تخصصی: Front Bumper Turn Signal Assembly
- نام بازاری: راهنما داخل سپر کرولا، چراغ پارک سپر، راهنما سپر کرولا اتاق ۱۰۰ (تخممرغی).
- برند: DEPO (تایوان)
- کد شناسایی خودرو: AE100 / AE101
- نوع طراحی: این قطعه دارای طراحی “Short Type” است که دقیقاً داخل حفرههای سپر فابریک مدلهای ۱۹۹۲ تا ۱۹۹۴ (قبل از فیسلیفتهای منطقهای خاص) قرار میگیرد.
- عملکرد: وظیفه اصلی این قطعه نمایش تغییر مسیر (راهنما) و در برخی مدلها به عنوان چراغ پارک (چراغ کوچک) عمل میکند.
- متریال ساخت:

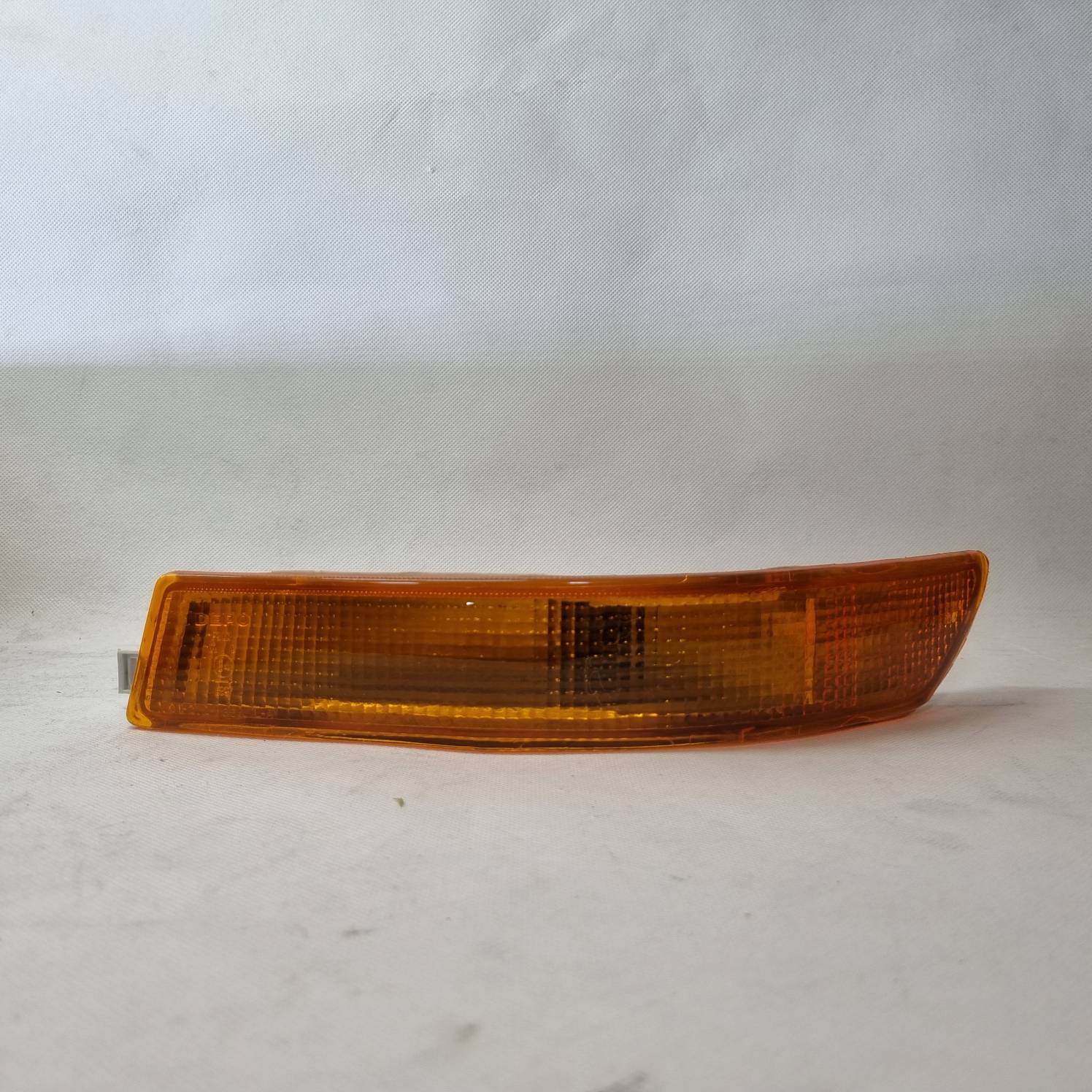

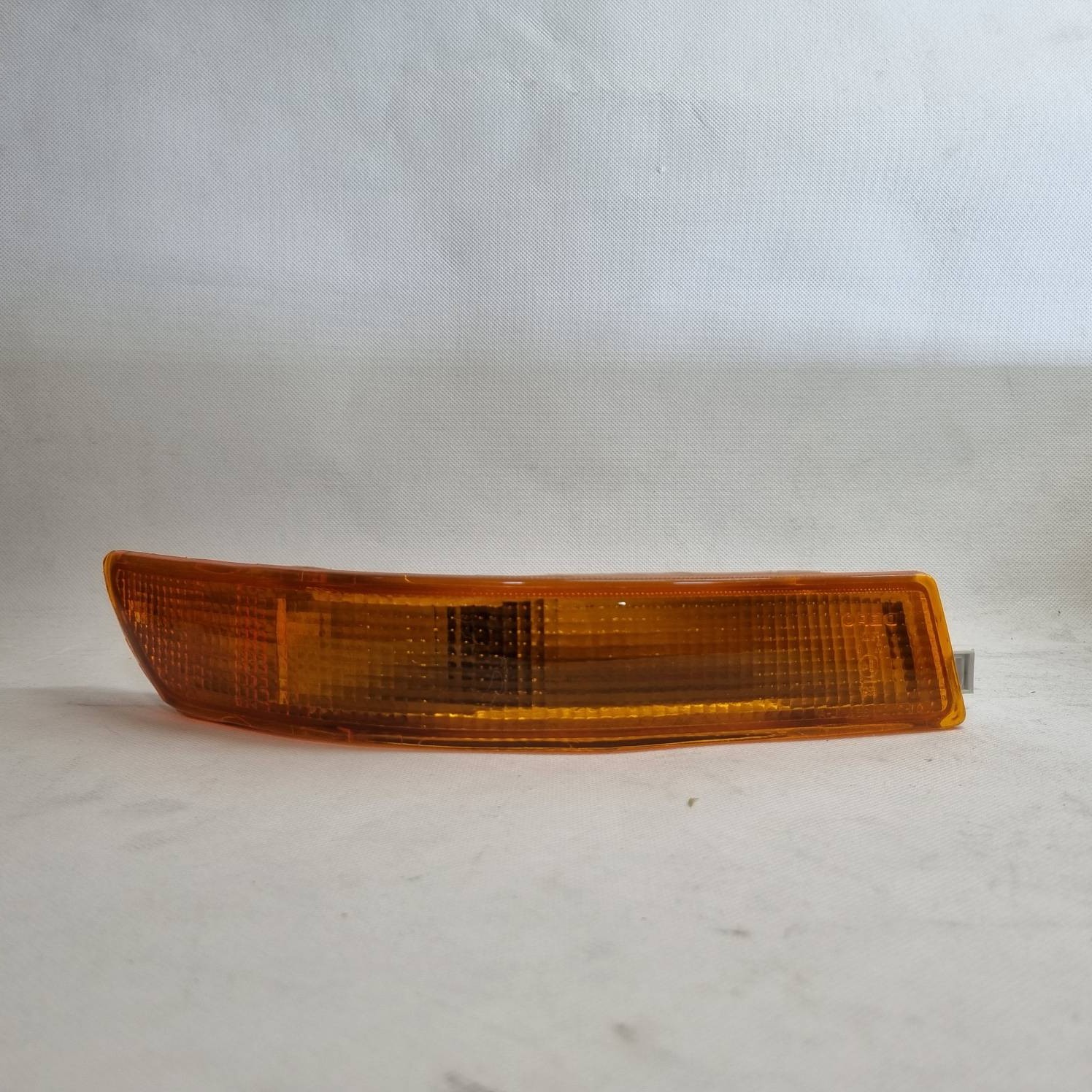

- طلق (Lens): استفاده از PMMA (اکریلیک) با خلوص بالا برای ایجاد رنگ نارنجی شفاف و درخشان.
- بدنه (Housing): پلاستیک ABS مقاوم، طراحی شده برای تحمل لرزشهای سپر جلو.

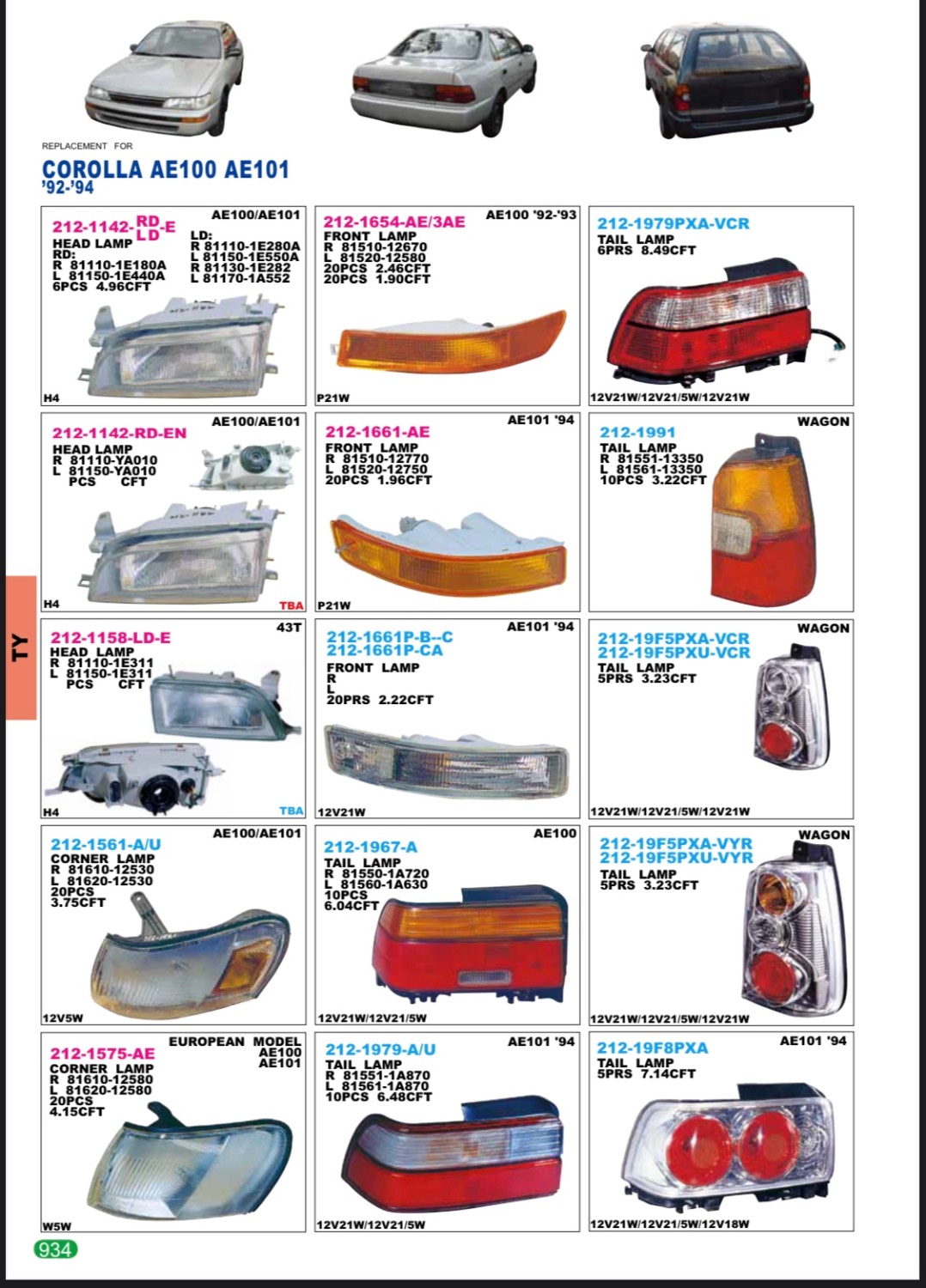

۲) جدول فیتمنت و سازگاری (Fitment Mapping)

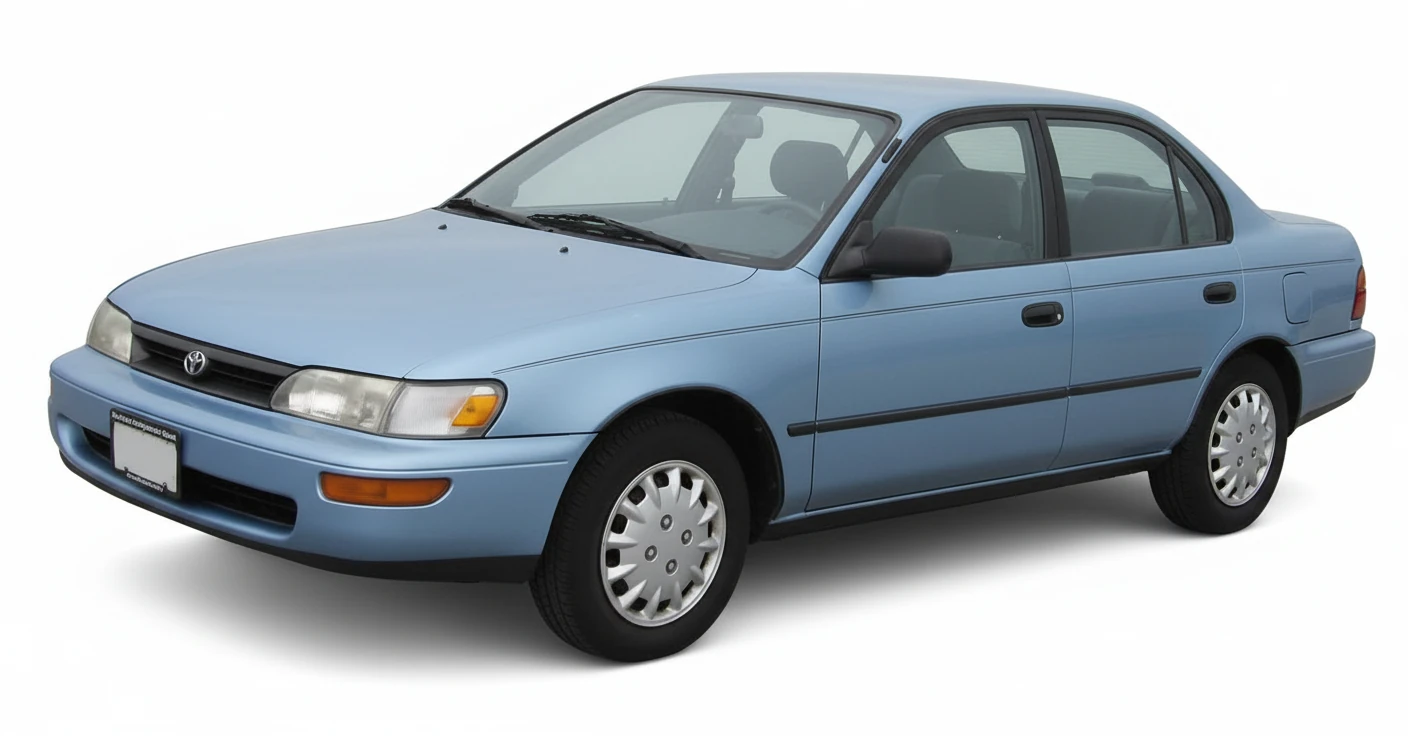

این قطعه برای خانواده کرولا نسل هفتم (E100) طراحی شده، اما توجه به تیپبندی سپر بسیار مهم است.
| مدل خودرو |
کد اتاق |
سال ساخت |
نوع سپر |
سازگاری |
| Toyota Corolla Sedan (GL/GLX) |
AE100, AE101 |
1992 - 1995 |
سپر استاندارد آسیایی/اروپایی |
کاملاً سازگار. |
| Toyota Corolla Wagon |
AE100G |
1992 - 1996 |
سپر استاندارد |
کاملاً سازگار. |
| Toyota Corolla Levin / Ceres |
AE101 |
1992 - 1995 |
سپر اسپرت کوپه |
ناسازگار. (فرم خمیده و متفاوت دارد). |
| Toyota Corolla (US Spec) |
AE101 / AE102 |
1993 - 1997 |
سپر سفارش آمریکا (کشیده) |
معمولاً ناسازگار. (راهنمای سفارش آمریکا کشیدهتر است). |
نکته کلیدی: این چراغ مخصوص سپرهای فابریک تویوتا است. اگر سپر خودرو با نمونههای اسپرت فایبرگلاس تعویض شده باشد، باید ابعاد حفره چک شود.
۳) مشخصات نوری و الکتریکی
- کیفیت طلق (Amber Color): یکی از بزرگترین مشکلات چراغهای راهنما، رنگریدگی است. برند DEPO از پیگمنتهای رنگی پایدار در برابر UV استفاده میکند. این یعنی رنگ نارنجی این چراغ پس از یک سال زیر آفتاب، به “زرد کمرنگ” یا “سفید” تبدیل نمیشود و ماهیت “راهنما” بودن خود را حفظ میکند.
- پترن پخش نور: طراحی داخلی طلق دارای منشورهای ریز (Patterned Lens) است که نور لامپ را به صورت یکنواخت و گسترده پخش میکند تا رانندگان کناری به وضوح متوجه تغییر مسیر شوند.

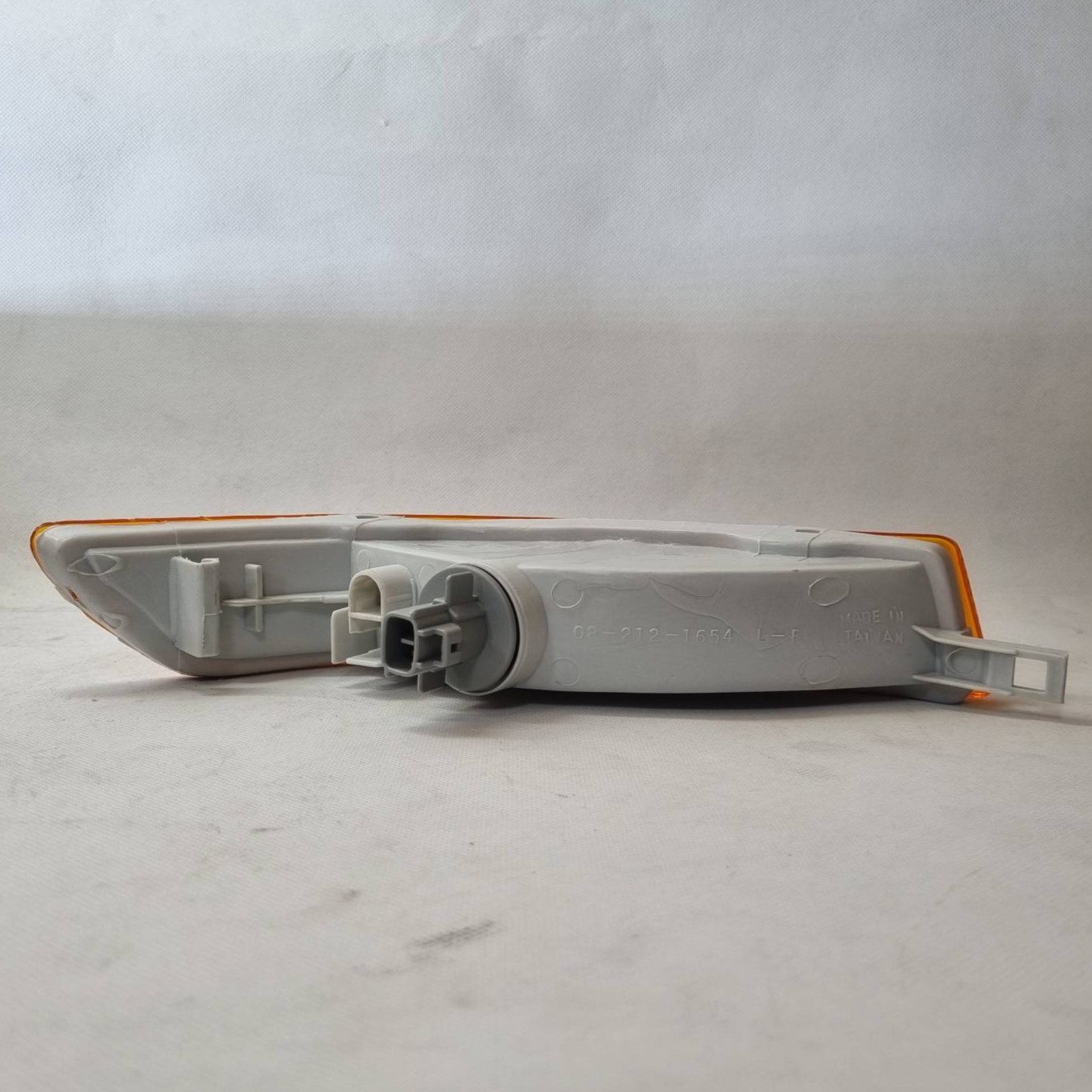

- اتصال سوکت: طراحی پشت چراغ دقیقاً مطابق با سوکتهای فشاری/چرخشی (Twist-Lock) تویوتا است. سوکت فابریک سیمکشی خودرو بدون لقی داخل این چراغ چفت میشود.
۴) نقاط قوت و ضعف برند DEPO
- نقطه قوت (همخوانی با انحنای سپر): سپر کرولا AE100 دارای انحنای خاصی در گوشههاست. چراغ DEPO دقیقاً این انحنا را رعایت کرده است. برخلاف نمونههای چینی که ممکن است لبههایشان از سپر بیرون بزند یا فرو برود، این قطعه کاملاً همسطح (Flush) نصب میشود.
- نقطه قوت (شفافیت): شفافیت طلق DEPO بسیار نزدیک به نمونه اصلی (Koito ژاپن) است و ظاهر خودرو را “نو” و تمیز نشان میدهد.
- نقطه ضعف (جای پیچ حساس): این چراغها معمولاً با پیچ مستقیم به بدنه سپر متصل میشوند. پلاستیک دور سوراخ پیچ در برند DEPO کمی خشک است؛ اگر پیچ را بیش از حد سفت کنید (Overtightening)، احتمال ترک خوردن جای پیچ وجود دارد.
۵) نکات نصب و راهاندازی (بسیار مهم)
- بررسی سوکت قدیمی: خودروهای مدل ۹۲ تا ۹۴ سیمکشیهای فرسودهای دارند. قبل از نصب چراغ نو، حتماً داخل سوکت پلاستیکی خودرو را چک کنید. اگر سولفاته شده یا زنگ زده است، حتماً سوکت را تمیز یا تعویض کنید تا حرارت ناشی از اتصال ضعیف، طلق چراغ نو را ذوب نکند.
- نصب پیچها: هنگام بستن دو پیچ نگهدارنده (که از روی طلق بسته میشوند)، به محض اینکه احساس کردید پیچ سفت شد، توقف کنید. فشار اضافه باعث شکستن طلق در ناحیه سوراخ پیچ میشود.
- لامپ مناسب: معمولاً از لامپ تک کنتاکت نارنجی یا سفید (بسته به سلیقه و قوانین) استفاده میشود. استفاده از لامپهای وات بالا (مثل ۵۰ وات) ممنوع است زیرا فضای داخل این چراغ کوچک است و طلق را ذوب میکند.
۶) قطعات وابسته
- چراغ پارک/راهنما کناری (Corner Light): این قطعه کنار چراغ اصلی جلو نصب میشود و نباید با “راهنما داخل سپر” اشتباه گرفته شود. معمولاً وقتی سپر ضربه میخورد، هر دو آسیب میبینند. ست کردن برند DEPO برای هر دو (داخل سپر و کنار چراغ) باعث هماهنگی رنگی عالی میشود.
- سوکت سه فیش/دو فیش: در صورت خرابی سوکت فابریک، تهیه سوکت یدکی تویوتا الزامی است.
