دستهبندی : لوازم جانبی داخلی و خارجی

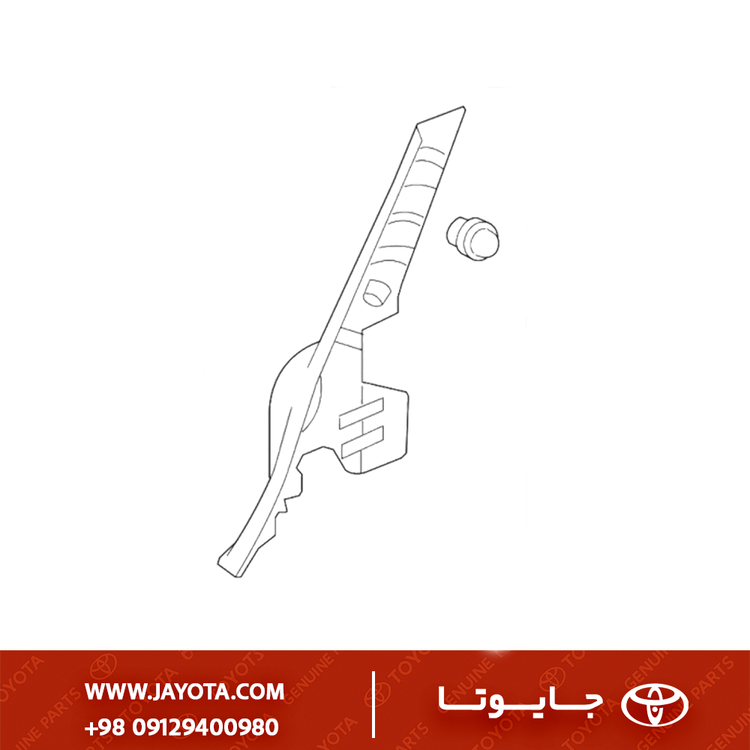

کاور کناری صندلی عقب چپ تویوتا یاریس ۲۰۰۶
Toyota Yaris 2006 Rear Seat Side Cover LH
1) معرفی فنی قطعه
- پارت نامبر:
62552-52070-B0 - نام فنی دقیق: GARNISH, QUARTER TRIM, LH (گارنیش/تزئینات پنل یکچهارم عقب، سمت چپ).
- کد رنگ (Suffix):
B0نشاندهنده رنگ طوسی روشن (Light Gray / Shadow Gray) است که با کد تریم داخلی استاندارد یاریسهای این نسل (Trim Code: FA40/FA10 و…) هماهنگ است. - ماهیت قطعه: یک قطعه پلاستیکی بزرگ از جنس پلیپروپیلن (PP) با بافت چرمی (Grain) که فضای خالی بین صندلی عقب و بدنه خودرو را پوشش میدهد.
2) جدول فیتمنت دقیق (Fitment Mapping)
این قطعه به طور خاص برای نسخه سدان (صندوقدار) طراحی شده و روی مدلهای هاچبک قابل نصب نیست.
| مدل خودرو (Model) | کد شاسی (Chassis Code) | سال ساخت (Years) | نوع بدنه (Body Type) | سمت (Side) |
|---|---|---|---|---|
| Toyota Yaris / Belta | NCP93 | 2005 – 2013 | Sedan (صندوقدار) | عقب چپ (LH) |
| Toyota Vios | NCP93 | 2007 – 2013 | Sedan | عقب چپ (LH) |
3) تشریح کاربری و جایگاه در خودرو
این کاور در سمت چپ کابین عقب، دقیقاً در کنار پشتی و کفی صندلی عقب نصب میشود. این قطعه ناحیه داخلی گلگیر عقب (Wheel Well) و پایین ستون C را میپوشاند.
وظایف اصلی:
- پوشش ساختاری: مخفی کردن ورقهای فلزی بدنه، درزگیرهای کارخانه و نقاط جوشکاری شده در ناحیه چرخ عقب.
- محافظت از سیمکشی: معمولاً دستهسیمهای مربوط به چراغهای عقب یا باک از پشت این قاب عبور میکنند و این قطعه نقش محافظ را دارد.
- تکمیل تریم داخلی: پر کردن فاصله بین “کفی رکاب درب عقب” و “طاقچه عقب” برای ایجاد ظاهری یکپارچه.
4) علائم خرابی و نشانههای فرسودگی
- خط و خش و ساییدگی: به دلیل تماس مداوم با لباس سرنشینان، کیف یا اجسامی که روی صندلی عقب قرار میگیرند.
- شکستگی خارها (Rattle Noise): شنیده شدن صدای تقتق یا لرزش از سمت عقب چپ در دستاندازها، که نشانه شکستن گیرههای پلاستیکی پشت قاب است.
- سفید شدن (White Stress Marks): اگر فشار بیش از حد به قطعه وارد شود (مثلاً هنگام بارگیری)، پلاستیک در نقاط تنش تغییر رنگ میدهد.
- آفتابسوختگی: تغییر رنگ و ترد شدن لبه بالایی که در معرض نور خورشید است.
5) دلایل اصلی تعویض و سناریوهای تعمیر
- تصادفات جانبی: در تصادفات ناحیه گلگیر عقب، این قطعه داخلی معمولاً تحت فشار دفرمه شده یا میشکند.
- نصب روکش صندلی: گاهی نصابهای کمتجربه برای رد کردن کشهای روکش صندلی، این قاب را با فشار نامناسب کج میکنند که باعث شکستن پایهها میشود.
- دسترسی به مکانیزم کمربند: تعمیر یا تعویض کمربند ایمنی عقب چپ نیازمند باز کردن این قاب است.
6) نکات نصب و الزامات فنی
- پیشنیاز باز کردن: برای نصب صحیح و بدون آسیب، ابتدا باید کفی صندلی عقب (Rear Seat Cushion) برداشته شود. در غیر این صورت، لبه پایینی قاب به درستی جا نمیرود.
- ابزار مورد نیاز: استفاده از تایلیور پلاستیکی (Trim Tool) برای جدا کردن خارها بدون زخمی کردن بدنه.
- همپوشانی (Overlapping): لبه جلویی این قاب باید زیر نوار لاستیکی درب قرار گیرد و لبه پایینی آن باید با “قاب رکاب درب عقب” (Scuff Plate) به درستی جفت شود (معمولاً قاب رکاب روی این قطعه میآید).
7) قطعات وابسته و مکمل

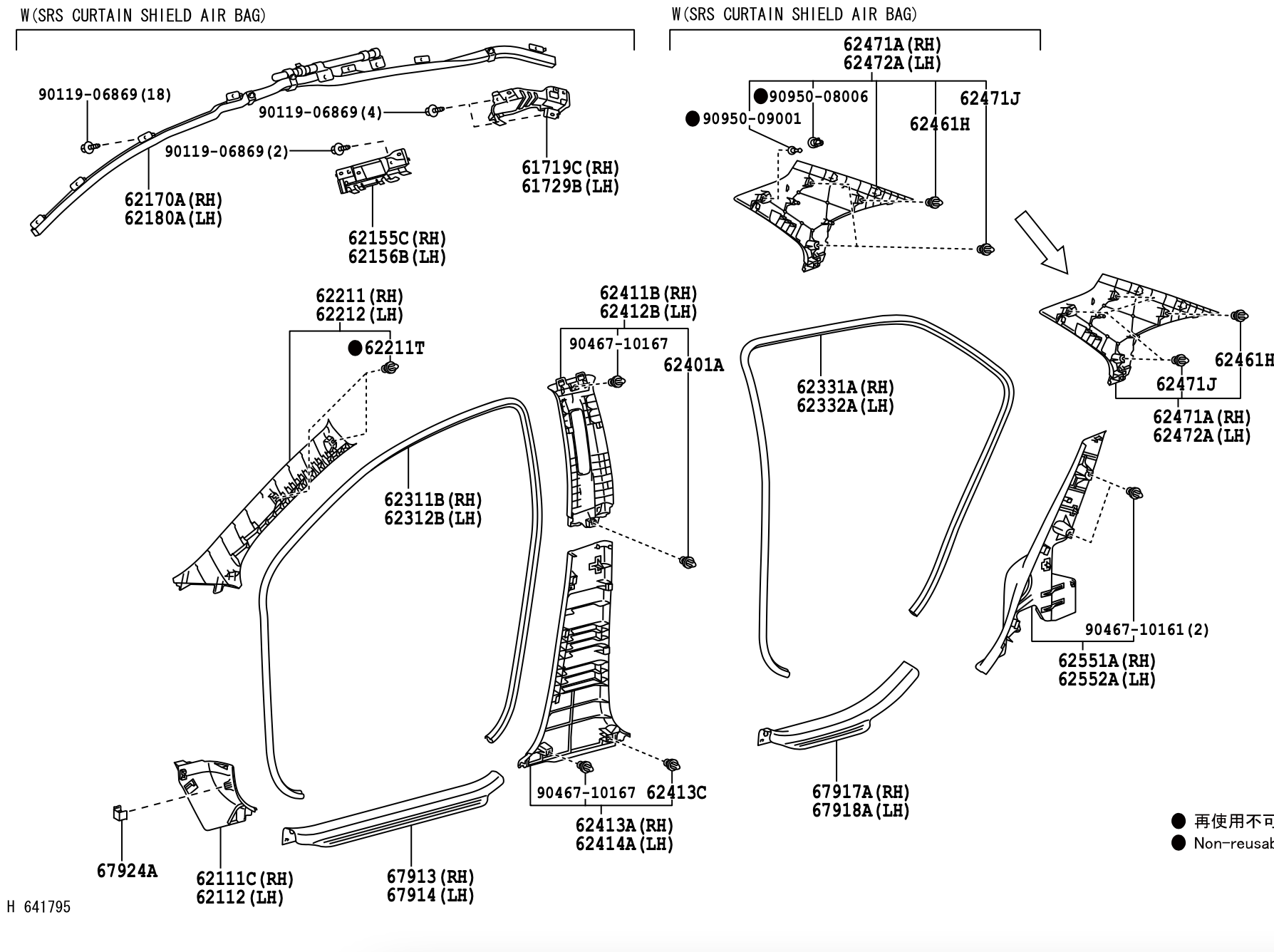

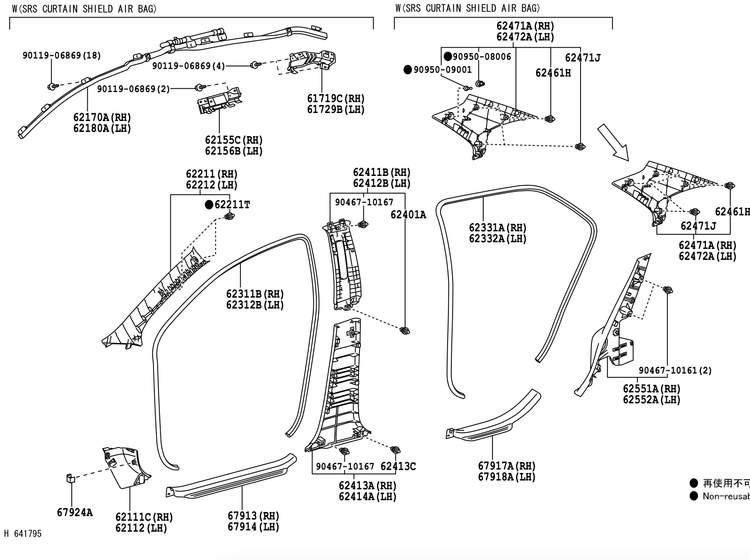

- قاب سمت راست (RH):
62551-52070-B0 - قاب رکاب درب عقب چپ:
67918-52050-B0 - خارهای پلاستیکی اتصال: کلیپسهای استاندارد تویوتا (معمولاً رنگ سفید یا زرد).
- کمربند ایمنی عقب چپ.
