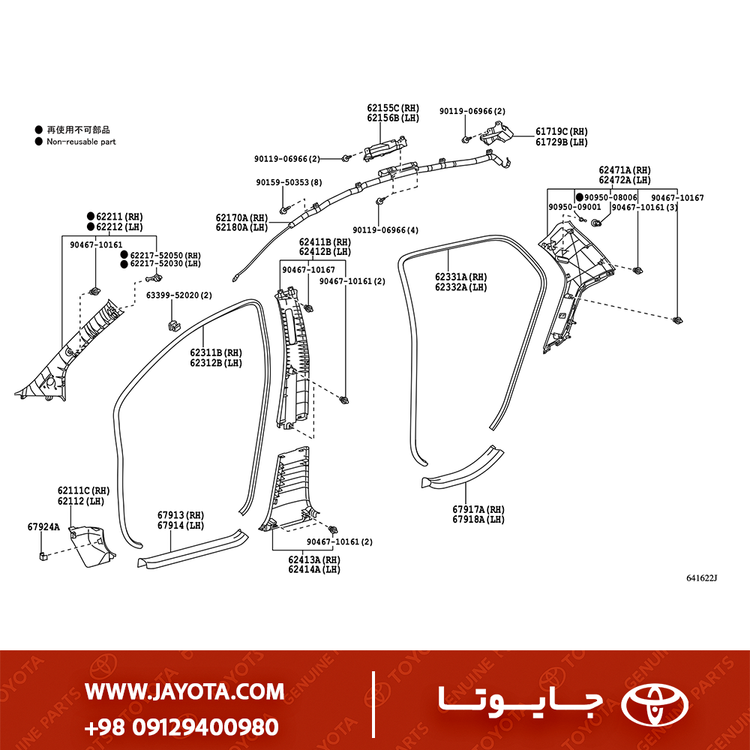

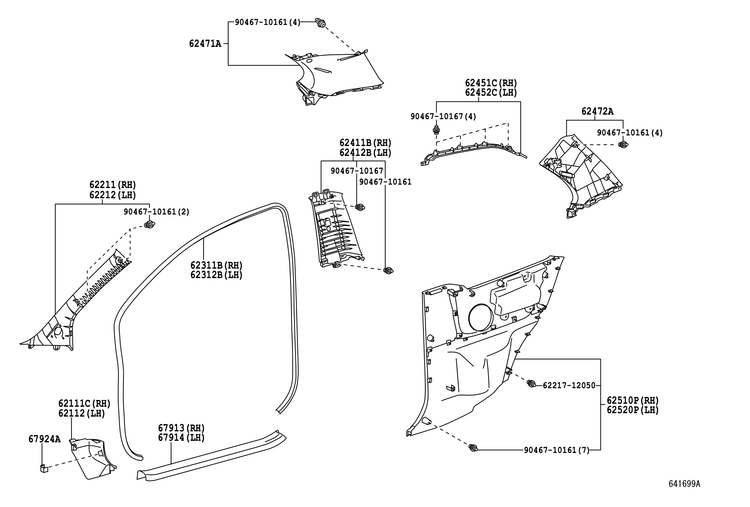

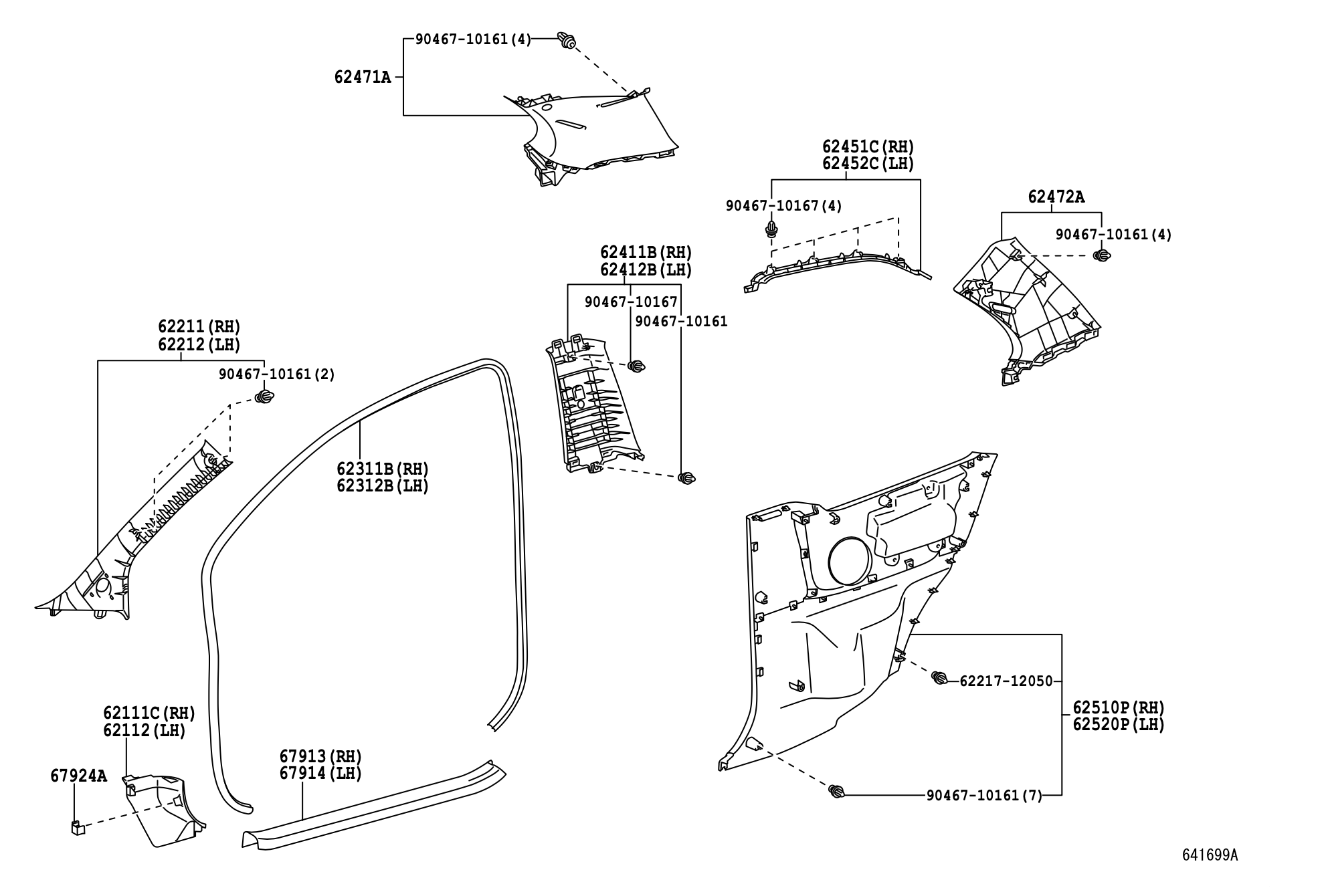

قاب داخلی ستون عقب - راست تویوتا یاریس ۲۰۰۶

1) معرفی فنی قطعه

• پارت نامبر: 62471-52180-B0
• نام فنی دقیق: GARNISH, ROOF SIDE INNER, REAR RH (تزئینات داخلی سقف/ستون، عقب، راست)
• کد رنگ (Suffix): B0 بیانگر رنگ طوسی روشن (Light Gray / Shadow Gray) است که با تریم داخلی استاندارد یاریس‌های آن دوره هماهنگ می‌باشد.
• ماهیت قطعه: یک پنل پوششی از جنس پلاستیک خشک مهندسی شده (Polypropylene) با بافت چرمی ریز (Texture) که وظیفه پوشاندن بخش فلزی ستون C (ستون عقب) در داخل کابین را بر عهده دارد.

2) جدول فیتمنت دقیق (Fitment Mapping)

این قطعه منحصراً برای اتاق سدان (صندوق‌دار) طراحی شده و برای مدل‌های هاچ‌بک مناسب نیست.

3) تشریح کاربری و جایگاه در خودرو

این قاب روی ستون C (C-Pillar) در سمت شاگرد عقب قرار می‌گیرد. این قطعه فضای بین نمد سقف (Headlining)، طاقچه عقب (Package Tray) و شیشه عقب را پوشش می‌دهد.

وظایف اصلی:

• زیبایی بصری: پوشاندن ورق‌های فلزی بدنه و نقاط جوشکاری ستون عقب.
• مسیر کمربند ایمنی: هدایت کمربند ایمنی عقب (در برخی مدل‌ها شیار عبور کمربند دارد یا در کنار آن قرار می‌گیرد).
• پوشش ایربگ پرده‌ای (در مدل‌های فول): در مدل‌های مجهز به ایربگ پرده‌ای، این قاب به گونه‌ای طراحی شده که هنگام انفجار ایربگ، به صورت کنترل شده جدا شود تا کیسه هوا باز شود.

4) علائم خرابی و نشانه‌های فرسودگی

• خط و خش عمیق: ناشی از برخورد سگک کمربند ایمنی (هنگامی که کمربند رها می‌شود) یا هنگام جابجایی بار در صندلی عقب.
• شکستگی خارها و لقی: ایجاد سر و صدا (Rattle) در دست‌اندازها به دلیل شکستن خارهای پشتی.
• تغییر رنگ (Discoloration): زرد شدن یا سفید شدن پلاستیک به دلیل تابش مستقیم نور خورشید از شیشه عقب (آفتاب سوختگی).
• ترک خوردگی: ناشی از خشک شدن پلاستیک در طول زمان.

5) دلایل اصلی تعویض و سناریوهای تعمیر

• تعویض کمک فنر عقب: در برخی موارد برای دسترسی به پیچ‌های بالای کمک فنر عقب، مکانیک‌ها مجبور به باز کردن صندلی و این قاب‌ها می‌شوند؛ بی‌احتیاطی در این مرحله باعث شکستن خارها یا ترک برداشتن قاب می‌شود.
• نصب شیشه دودی: گاهی نصاب‌ها برای دسترسی کامل به گوشه‌های شیشه عقب، این قاب را با فشار نامناسب باز می‌کنند.
• بازسازی تریم داخلی: برای رفع ظاهر کهنه و آفتاب‌سوخته کابین.

6) نکات نصب و الزامات فنی

• نوع اتصال: این قطعه با استفاده از خارهای پلاستیکی (Clips) به بدنه فلزی متصل می‌شود.
• احتیاط ایربگ: اگر خودرو دارای ایربگ پرده‌ای است، قبل از باز کردن قاب باید سرباتری جدا شود و هنگام نصب، از عدم گیر کردن کیسه هوا زیر لبه‌های تیز اطمینان حاصل شود.
• ترتیب نصب: معمولاً لبه پایینی این قاب باید با لبه طاقچه عقب و لبه بالایی آن با نمد سقف همپوشانی دقیق (Overlap) داشته باشد تا فاصله (Gap) ایجاد نشود.

7) قطعات وابسته و مکمل

• خارهای اتصال (Clips): پیشنهاد می‌شود هنگام تعویض قاب، خارهای آن نیز نو شوند.
• قاب ستون عقب چپ (LH): با پارت نامبر مشابه (معمولاً 62472-52180-B0).
• کمربند ایمنی عقب راست.
• طاقچه عقب (Rear Package Tray Trim).
