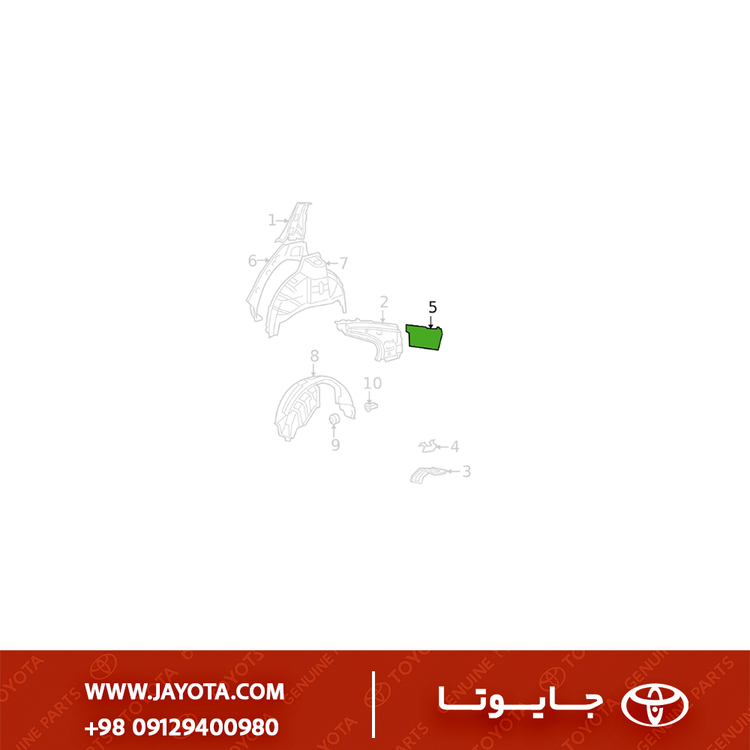

61736-33090 - پنل پایینی بغل سقف - چپ لکسوس ES350 2006–2012
Lexus ES350 2006–2012 LH Roof Side Lower Garnish Panel
0
توضیحات
1) معرفی فنی قطعه
- پارت نامبر:
61736-33090 - نام فنی دقیق: REINFORCEMENT SUB-ASSY, ROOF SIDE RAIL, LOWER, LH (زیرمجموعه تقویتی، ریل جانبی سقف، بخش پایینی، سمت چپ)
- اصطلاحات رایج بازار: تقویتی پایین ستون وسط (ستون B)، تقویتی کف رکاب، پنل داخلی پایه ستون B.
- ماهیت قطعه: این قطعه یک جزء حیاتی و ساختاری از شاسی یکپارچه (Unibody) است که از فولاد با مقاومت بالا (High-Strength Steel) ساخته شده. این قطعه در داخل بدنه قرار دارد و از بیرون قابل مشاهده نیست. وظیفه اصلی آن، تقویت نقطه اتصال ستون وسط (B-Pillar) به رکاب (Rocker Panel) و کف خودرو است.
2) جدول فیتمنت دقیق (Fitment Mapping)
این پارت نامبر برای پلتفرم مشترک لکسوس ES و تویوتا کمری استفاده شده است.
| مدل خودرو (Model) | کد شاسی (Chassis Code) | سال ساخت (Years) | سمت (Side) |
|---|---|---|---|
| Lexus ES300 / ES330 | MCV30, MCV31 | 2001 – 2006 | چپ (LH - سمت راننده) |
| Toyota Camry | ACV30, MCV30 | 2001 – 2006 | چپ (LH - سمت راننده) |
نکته حیاتی: این قطعه مختص سمت چپ بوده و با قطعه متناظر سمت راست (RH) با پارت نامبر 61735-33090 کاملاً متفاوت است.
3) تشریح کاربری و جایگاه در خودرو
این پنل تقویتی در یک نقطه استراتژیک و حیاتی از شاسی، یعنی در پایین ستون وسط (B-Pillar)، جایی که ستون به رکاب و سازه کف خودرو متصل می‌شود، جوش داده شده است. این قطعه بین پوسته بیرونی رکاب و ستون و پنل‌های داخلی کف قرار می‌گیرد.
وظایف اصلی:
- ایمنی در تصادفات جانبی (Side Impact): این قطعه نقش کلیدی در جذب و توزیع انرژی ناشی از تصادفات از بغل (T-Bone) دارد. این پنل از فروپاشی ستون B و نفوذ آن به داخل کابین سرنشینان جلوگیری می‌کند.
- استحکام ساختاری شاسی: با اتصال سه بخش مهم (ستون، رکاب و کف)، به شدت به استحکام پیچشی و خمشی کل بدنه کمک می‌کند و از تغییر شکل شاسی در پیچ‌ها و دست‌اندازها جلوگیری می‌کند.
- پایگاه لولای درب: به صورت غیرمستقیم، با حفظ استحکام ستون، به پایداری لولاهای درب جلو و عقب کمک می‌کند.
4) علائم خرابی و نشانه‌های فرسودگی
از آنجایی که این یک قطعه داخلی و ساختاری است، علائم خرابی آن تنها پس از یک رویداد خاص یا در حین بازرسی دقیق بدنه مشخص می‌شود:
- دفرمه شدن بدنه پس از تصادف: تغییر شکل یا جمع‌شدگی در ناحیه رکاب و ستون وسط.
- عدم رگلاژ یا بسته شدن صحیح درب‌ها: آسیب به این ناحیه می‌تواند باعث جابجایی ستون B شده و تراز درب‌های جلو و عقب را به هم بزند.
- شکاف یا ترک در کف یا رکاب: در تصادفات بسیار شدید، ممکن است نقاط جوش این قطعه دچار پارگی شوند.
- عدم قبولی در معاینات فنی ایمنی: خودرویی که این بخش حیاتی شاسی آن آسیب دیده باشد، استاندارد ایمنی را از دست می‌دهد.
5) دلایل اصلی تعویض و سناریوهای تعمیر
تعویض این قطعه یک عملیات بسیار تخصصی و پیچیده در حوزه تعمیرات شاسی و بدنه است.
- دلیل اصلی تعویض: تنها دلیل تعویض این قطعه، آسیب دیدگی شدید ساختاری ناشی از تصادف از بغل است.
- غیرقابل تعمیر بودن: این قطعه از فولادهای آلیاژی ساخته شده که حرارت دادن و صافکاری سنتی، خواص مکانیکی و ایمنی آن را از بین می‌برد. بنابراین، در صورت آسیب جدی، قطعه آسیب‌دیده باید به طور کامل بریده و با قطعه نو جایگزین شود.
6) نکات نصب و الزامات فنی
نصب این قطعه نیازمند شاسی‌کش حرفه‌ای و تجهیزات پیشرفته صافکاری است.
- نیاز به شاسی‌کشی (Frame Machine): قبل از نصب قطعه جدید، خودرو باید روی دستگاه شاسی‌کشی قرار گیرد تا تمام نقاط کنترلی شاسی به ابعاد دقیق کارخانه بازگردانده شوند.
- برش دقیق: قطعه آسیب‌دیده باید با جدا کردن دقیق جوش‌های نقطه‌ای (Spot Welds) کارخانه از بدنه جدا شود.
- جوشکاری استاندارد: قطعه جدید باید با استفاده از دستگاه جوش نقطه‌ای (Resistance Spot Welding) یا جوش پلاگ MIG مطابق با دستورالعمل‌های تعمیراتی تویوتا/لکسوس نصب شود تا استحکام اصلی بازگردانده شود.
- محافظت در برابر خوردگی: تمام سطوح جوشکاری شده و فلز لخت باید با پرایمر مخصوص جوش، درزگیر بدنه (Seam Sealer) و پوشش‌های ضد زنگ به طور کامل محافظت شوند.
7) قطعات وابسته و مکمل
آسیب به این قطعه تقریباً همیشه با آسیب به قطعات مجاور همراه است:
- پوسته بیرونی ستون وسط (Pillar, Center Body, Outer)
- رکاب بیرونی و داخلی (Rocker Panel / Outer Sill)
- کف خودرو (Floor Pan)
- درب جلو و/یا عقب
- ریل سقف (Roof Side Rail)
