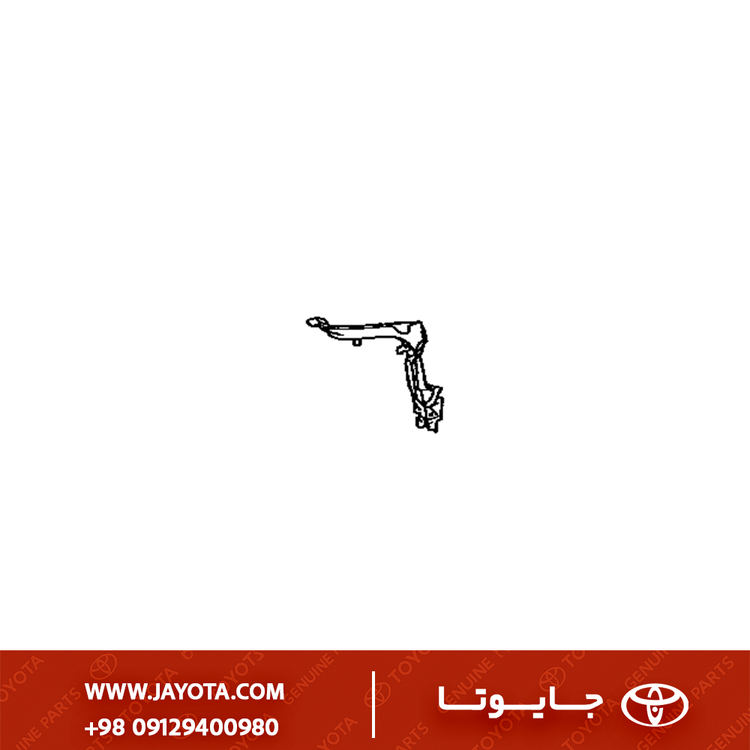

مجموعه سینی پشت چراغ عقب - چپ لکسوس IS ۲۰۰۶ - ۲۰۱۷
Lexus IS 2006–2013 Rear LH Tail Lamp Backing Panel Assembly
0
توضیحات
1) معرفی فنی قطعه
- پارت نامبر:
61064-53010 - نام فنی دقیق: PANEL SUB-ASSY, REAR COMBINATION LAMP POCKET, LH (زیرمجموعه پانل جایگاه چراغ ترکیبی عقب، سمت چپ)
- اصطلاحات رایج بازار: سینی پشت چراغ عقب چپ، کاسه چراغ عقب، پَنِل جای چراغ عقب.
- ماهیت قطعه: این قطعه یک جزء ساختاری و فلزی از بدنه یکپارچه (Unibody) است که از فولاد پرسکاری شده ساخته شده. این پانل، حفره یا “پاکت” (Pocket) دقیقی را تشکیل می‌دهد که مجموعه چراغ خطر عقب سمت چپ (راننده) درون آن نصب و آب‌بندی می‌شود.
2) جدول فیتمنت دقیق (Fitment Mapping)
این پارت نامبر به طور اختصاصی برای نسل دوم لکسوس IS طراحی شده است.
| مدل خودرو (Model) | کد شاسی (Chassis Code) | سال ساخت (Years) | سمت (Side) |
|---|---|---|---|
| Lexus IS250 / IS350 | GSE20, GSE21 | 2005 – 2013 | چپ (LH - سمت راننده) |
| Lexus IS F | USE20 | 2007 – 2014 | چپ (LH - سمت راننده) |
نکته حیاتی: این قطعه مختص سمت چپ بوده و با قطعه سمت راست (RH) با پارت نامبر 61063-53010 به هیچ عنوان قابل جایگزینی نیست.
3) تشریح کاربری و جایگاه در خودرو
این پانل در گوشه عقب خودرو، به گلگیر عقب (Quarter Panel) و پانل انتهایی بدنه (Rear End Panel) جوش داده می‌شود و بخشی از اسکلت‌بندی آن ناحیه را تشکیل می‌دهد.
وظایف اصلی:
- پایگاه نصب چراغ: سطح دقیق و مهندسی‌شده‌ای را برای نصب مجموعه چراغ عقب فراهم می‌کند.
- سطح آب‌بندی: واشر دور چراغ عقب دقیقاً روی لبه‌های این پانل می‌نشیند تا از نفوذ آب به صندوق جلوگیری کند.
- استحکام ساختاری: به استحکام و مقاومت پیچشی گوشه عقب بدنه کمک می‌کند.
- محافظت از سیم‌کشی: سیم‌ها و سوکت‌های چراغ را در فضای محافظت شده قرار می‌دهد.
4) علائم خرابی و نشانه‌های فرسودگی
خرابی این قطعه به صورت چشمی یا از طریق نشانه‌های جانبی قابل تشخیص است:
- دفرمه شدن یا پارگی قابل مشاهده پانل: تغییر شکل فیزیکی در اثر ضربه.
- عدم نشستن صحیح چراغ عقب: چراغ به درستی در جای خود قرار نمی‌گیرد و با بدنه هم‌سطح نیست.
- نفوذ آب به صندوق عقب: رایج‌ترین نشانه جانبی که معمولاً به دلیل آسیب‌دیدگی سطح آب‌بندی این پانل رخ می‌دهد.
- زنگ‌زدگی و پوسیدگی پیشرفته: مشاهده خوردگی شدید در ناحیه کاسه چراغ که نشان از تجمع رطوبت در بلندمدت دارد.
5) دلایل اصلی تعویض و سناریوهای تعمیر
تعویض این قطعه یک تعمیر سنگین بدنه محسوب می‌شود و تنها در شرایط خاص ضروری است:
- تصادف شدید از گوشه عقب: اصلی‌ترین دلیل تعویض، ضربه‌هایی است که باعث جمع‌شدگی یا پارگی غیرقابل تعمیر این پانل می‌شود.
- نقص در آب‌بندی بلندمدت: فرسودگی واشر چراغ عقب و نفوذ آب می‌تواند باعث پوسیدگی شدید و سوراخ شدن پانل شود.
- آسیب ساختاری غیرقابل تعمیر: زمانی که صافکار حرفه‌ای تشخیص دهد که بازگرداندن پانل به ابعاد دقیق کارخانه برای آب‌بندی مطمئن امکان‌پذیر نیست.
6) نکات نصب و الزامات فنی
این قطعه به هیچ عنوان پیچی نیست و نصب آن نیازمند تخصص و ابزار کامل صافکاری است.
- جداسازی: پانل آسیب‌دیده باید با دریل مخصوص جدا کردن جوش‌های نقطه‌ای (Spot Weld Drill) از روی بدنه جدا شود.
- آماده‌سازی سطح: محل اتصال روی شاسی باید کاملاً تمیز، صاف و عاری از زنگ‌زدگی شود.
- جوشکاری: پانل جدید با دستگاه جوش نقطه‌ای (Spot Welder) به سبک کارخانه یا جوش CO2 به بدنه متصل می‌گردد.
- آب‌بندی کامل (Seam Sealing): مرحله حیاتی: تمام درزها و محل‌های جوشکاری باید با چسب درزگیر مخصوص بدنه (Seam Sealer) به طور کامل پوشانده شوند تا از نفوذ آب جلوگیری شود.
- رنگ‌آمیزی: سطح داخلی و خارجی پانل باید با آستر و رنگ استاندارد پوشش داده شود تا از خوردگی محافظت گردد.
7) قطعات وابسته و مکمل
در زمان تعویض این قطعه، سلامت و وضعیت قطعات زیر نیز باید بررسی شود:
- مجموعه چراغ خطر عقب چپ
- نوار آب‌بندی چراغ عقب (Gasket, Rear Lamp)
- گلگیر عقب چپ (Quarter Panel)
- پانل انتهایی بدنه (Rear End Panel)
- سپر و دیاق سپر عقب
- مواد مصرفی: چسب درزگیر بدنه، آستر و رنگ.
