صفحه عقبی کف تویوتا یاریس ۲۰۰۶

1) معرفی فنی قطعه

• پارت نامبر: 58311-52210
• نام فنی دقیق: PAN, FLOOR, REAR, NO. 1 (پانل کف، بخش عقب، شماره ۱)
• اصطلاحات رایج بازار: کف صندوق عقب، کفی زاپاس، سینی کف صندوق.

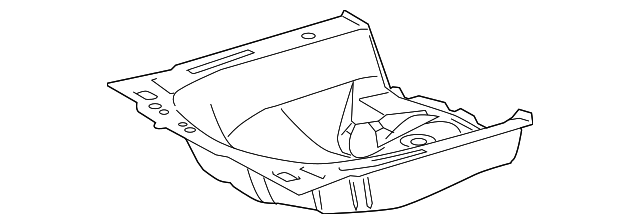

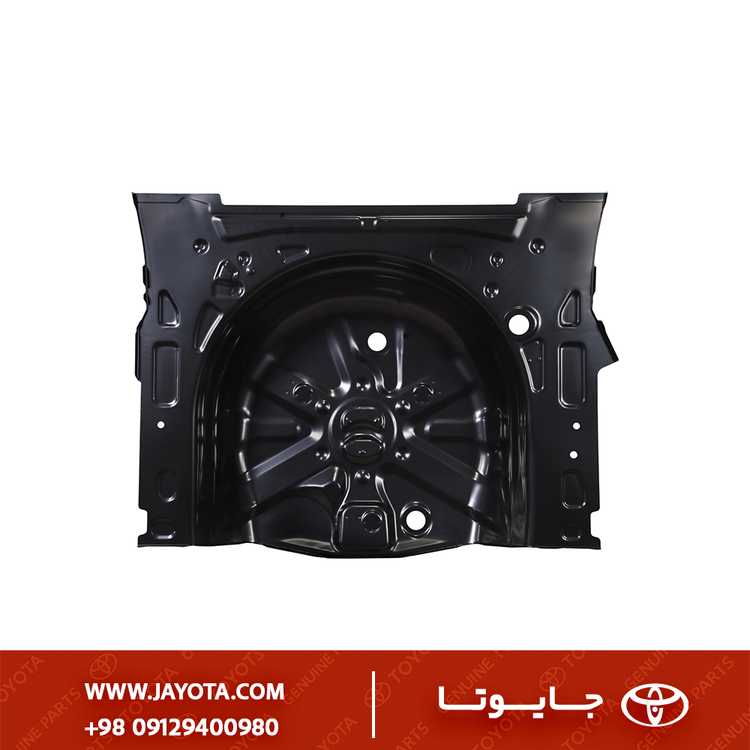

• ماهیت قطعه: این قطعه یک پانل فلزی بزرگ و یکپارچه از جنس فولاد پرسکاری شده (Stamped Steel) است که بخش اصلی کف محفظه بار (صندوق عقب) را تشکیل می‌دهد. مهم‌ترین ویژگی ساختاری آن، داشتن یک فرورفتگی عمیق (Well) برای جای‌گیری لاستیک زاپاس و ابزار مربوطه است. این قطعه جزئی از شاسی یکپارچه (Unibody) خودرو محسوب شده و نقش مهمی در استحکام بخش انتهایی بدنه دارد.

2) جدول فیتمنت دقیق (Fitment Mapping)

این پارت نامبر به طور انحصاری برای نسل دوم تویوتا یاریس با بدنه هاچ‌بک طراحی شده است.

نکته حیاتی: این قطعه به هیچ وجه با مدل سدان (Sedan) تویوتا یاریس (با کدهای NCP92/NCP93) سازگار نیست. ساختار کف صندوق در دو مدل هاچ‌بک و سدان کاملاً متفاوت است.

3) تشریح کاربری و جایگاه در خودرو

این پانل در انتهای شاسی خودرو قرار گرفته و از زیر توسط اجزای تعلیق و سپر عقب و از داخل توسط موکت کف صندوق پوشانده می‌شود.

وظایف اصلی این پانل:

1. پایه ساختاری: به عنوان فونداسیون محفظه بار عمل کرده و به ریل‌های شاسی عقب و پانل‌های گلگیر داخلی متصل می‌شود تا استحکام پیچشی انتهای خودرو را تأمین کند.
2. نگهدارنده لاستیک زاپاس: فرورفتگی مرکزی آن محفظه‌ای امن و مشخص برای لاستیک زاپاس، جک و آچار چرخ فراهم می‌کند.
3. عایق‌بندی: این پانل به عنوان یک سد فیزیکی در برابر آب، گل‌ولای، گرد و غبار و همچنین حرارت سیستم اگزوز عمل می‌کند.
4. کف بارگیری: سطحی صاف و محکم برای قرار دادن بار در صندوق ایجاد می‌کند.

4) سناریوهای تعمیر و دلایل تعویض

تعویض این قطعه یک تعمیر سنگین بدنه محسوب می‌شود و تنها در شرایط زیر ضروری است:

• تصادف شدید از عقب: رایج‌ترین دلیل تعویض، آسیب‌دیدگی شدید در اثر تصادفات از پشت است که باعث دفرمه شدن، پارگی یا چین‌خوردگی غیرقابل تعمیر پانل می‌شود.
• پوسیدگی شدید (Corrosion): نفوذ آب به داخل صندوق (معمولاً از درزگیرهای چراغ عقب، دور درب صندوق یا آنتن) و جمع شدن آن در گودی جای زاپاس، به مرور زمان باعث زنگ‌زدگی شدید و سوراخ شدن کف صندوق می‌شود.
• آسیب ساختاری: در صورتی که پوسیدگی یا ضربه به حدی باشد که نقاط اتصال به شاسی را تضعیف کرده و ایمنی خودرو را به خطر بینداzed.

5) نکات نصب و الزامات فنی

نصب این قطعه یک فرایند تخصصی صافکاری و نقاشی است و به هیچ عنوان یک قطعه پیچی (Bolt-on) نیست.

• نیاز به تجهیزات تخصصی: این کار به ابزارهایی مانند دستگاه جوش نقطه‌ای (Spot Welder)، مته مخصوص جدا کردن جوش‌ها، دستگاه برش پلاسما و ابزار صافکاری سنگین نیاز دارد.
• فرایند نصب:

1. خالی کردن کامل صندوق: برداشتن موکت، روکش‌ها، لاستیک زاپاس و هر قطعه داخلی دیگر.
2. برش و جداسازی پانل آسیب‌دیده: تمام جوش‌های نقطه‌ای کارخانه باید با دقت دریل یا بریده شوند تا پانل قدیمی از ریل‌های شاسی و سایر بخش‌های بدنه جدا گردد.
3. آماده‌سازی سطح: سطوح اتصال روی شاسی باید کاملاً تمیز، صاف و عاری از زنگ‌زدگی شوند.
4. نصب پانل جدید: پانل جدید در محل دقیق خود قرار گرفته و با استفاده از جوش نقطه‌ای یا جوش CO2 به بدنه متصل می‌شود.
5. آب‌بندی و عایق‌کاری: تمام درزهای جوشکاری شده باید با درزگیر مخصوص بدنه (Seam Sealer) پوشانده شوند تا از نفوذ آب جلوگیری شود.
6. نقاشی: در نهایت، کل سطح پانل از داخل و زیر با آستر و رنگ پوشانده می‌شود تا از خوردگی در آینده محافظت شود.

6) قطعات وابسته و مکمل

• ریل‌های شاسی عقب (Rear Frame Rails)
• سینی زیر سپر عقب (Rear Bumper Reinforcement)
• درزگیرهای بدنه (Seam Sealer)
• پلاگ‌های تخلیه آب کف صندوق (Drain Plugs)
• موکت و نمدی‌های کف صندوق
