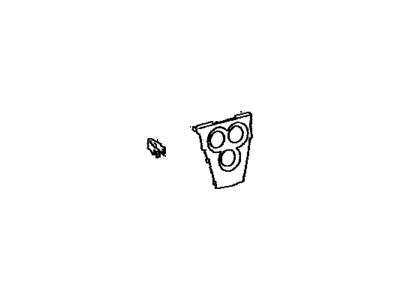

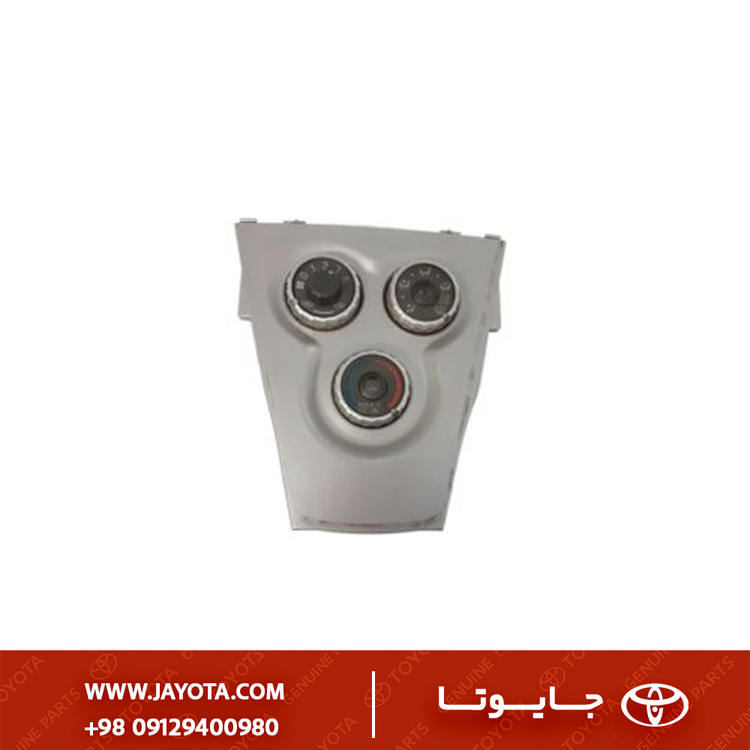

55406-52170 - قاب کلیدهای داشبورد - پایین وسط تویوتا یاریس ۲۰۰۶
Toyota Yaris 2006 Center Lower Dash Switch Panel
1) معرفی فنی قطعه
- پارت نامبر:
55406-52170 - نام فنی دقیق: PANEL SUB-ASSY, INSTRUMENT CLUSTER FINISH, CENTER LOWER (زیرمجموعه پنل پوششی مجموعه داشبورد، مرکز پایین)
- اصطلاحات رایج بازار: قاب کلید فلاشر، پنل زیر رادیو، قاب کلیدهای کنسول وسط.
- ماهیت قطعه: این قطعه یک پنل پلاستیکی از جنس ABS است که به عنوان بخشی از نمای داشبورد مرکزی (Center Stack) عمل میکند. وظیفه اصلی آن، جای دادن کلیدهای کنترلی مهم و همچنین ایجاد ظاهری یکپارچه و زیبا برای کنسول میانی است. این پنل معمولاً به رنگ خاکستری تیره یا مشکی استاندارد یاریس عرضه میشود.
2) جدول فیتمنت دقیق (Fitment Mapping)
این پارت نامبر عمدتاً برای نسل دوم تویوتا یاریس سدان طراحی شده است.
| مدل خودرو (Model) | کد شاسی (Chassis Code) | سال ساخت (Years) | مشخصات منطقه / موتور |
|---|---|---|---|
| Toyota Yaris (Sedan) | NCP92, NCP93 | 2005 – 2013 | مدلهای با موتور 1.3L (2NZ-FE) و 1.5L (1NZ-FE) |
| Toyota Vios/Belta | NCP92, NCP93 | 2005 – 2013 | نامهای دیگر یاریس سدان در بازارهای جهانی |
نکته مهم: طراحی داشبورد مدل سدان (Sedan) و هاچبک (Hatchback) یاریس در این نسل متفاوت است. این قطعه به طور خاص برای مدل سدان مناسب است.
3) تشریح کاربری و جایگاه در خودرو
این پنل دقیقاً در بخش عمودی کنسول مرکزی، زیر سه دکمه چرخان تهویه مطبوع (بخاری و کولر) و بالای محفظه کوچک یا جاسیگاری قرار میگیرد.
کاربردهای اصلی این پنل:
- نگهدارنده کلید فلاشر (Hazard Switch): بزرگترین و اصلیترین جایگاه روی این پنل متعلق به کلید فلاشر است.
- جایگاه کلیدهای آپشنال: بسته به سطح تجهیزات خودرو، این پنل میتواند میزبان کلیدهای دیگری مانند:
- کلید گرمکن شیشه عقب (Rear Defogger).
- کلید سیستم کنترل پایداری (VSC OFF).
- پوشش و زیبایی: در مدلهای با آپشن کمتر، جایگاههای خالی کلیدها با درپوشهای مخصوص (Blanking Plates) پوشانده میشوند تا ظاهر داشبورد حفظ شود.
4) علائم خرابی و دلایل تعویض
- شکستگی خارهای نگهدارنده: شایعترین دلیل تعویض این قطعه، شکستن خارهای پلاستیکی پشت آن در حین باز و بست داشبورد (مثلاً برای تعویض رادیو یا تعمیرات دیگر) است. این شکستگی باعث لرزش، صدا دادن و عدم فیت شدن صحیح پنل میشود.
- خراشیدگی و آسیب فیزیکی: ایجاد خط و خش عمیق بر روی سطح پنل که ظاهر کابین را مخدوش میکند.
- شکستگی محل قرارگیری کلیدها: در اثر فشار بیش از حد، ممکن است جایگاههای نصب کلیدها ترک خورده یا بشکنند.
- تغییر کاربری (افزودن آپشن): برخی مالکین برای نصب کلیدهای جدید (مانند کلید مهشکن یا سایر تجهیزات افترمارکت)، پنل را تعویض میکنند.
5) نکات نصب
- این قطعه کاملاً به صورت خاری (Clip-on) نصب میشود و هیچ پیچی ندارد.
- برای جداسازی آن، حتماً از ابزارهای پلاستیکی مخصوص باز کردن تریم (Trim Removal Tools) استفاده کنید تا به داشبورد و پنلهای مجاور آسیب نرسد.
- بهترین نقطه برای شروع اهرم کردن، لبههای پایینی یا کناری پنل است.
- پس از آزاد شدن خارها، پنل را با احتیاط بیرون بکشید و قبل از جدا کردن کامل، سوکتهای الکتریکی متصل به کلیدها را آزاد کنید.
- هنگام نصب مجدد، ابتدا سوکتها را متصل کرده، سپس پنل را در جای خود تراز کنید و با فشار یکنواخت دست، آن را جا بزنید تا صدای “کلیک” خارها شنیده شود.
6) قطعات وابسته و مکمل
- کلید فلاشر: پارت نامبر نمونه:
84332-52010 - کلید گرمکن شیشه عقب: در صورت وجود.
- پنل بالایی: مجموعه کنترل تهویه مطبوع (Heater Control Assembly).
- رادیو پخش (Head Unit): که در بالای مجموعه تهویه قرار دارد.
