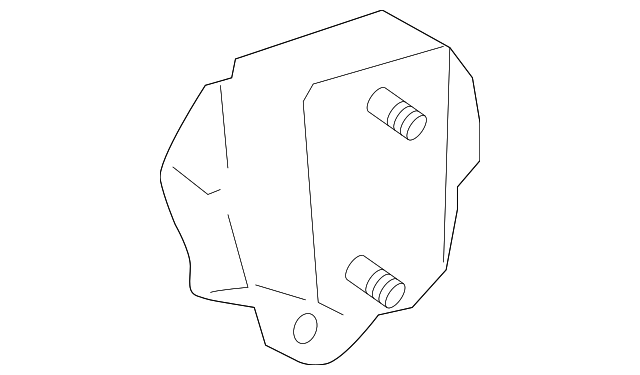

تحلیل فنی قطعه 52182-52080 (بازویی/کرش‌باکس سپر عقب چپ تویوتا یاریس)

۱) معرفی فنی و مشخصات قطعه

این قطعه با نام فنی Arm Sub-Assy, Rear Bumper, LH در کاتالوگ تویوتا شناخته می‌شود.

توضیح مهم: کاربر گرامی، اصطلاح “نگهدارنده آکاردئونی” که به درستی به کار برده‌اید، اشاره به فرم طراحی این قطعه دارد. این قطعه در واقع «بازویی دیاق» یا «کرش باکس» (Crash Box) سمت چپ است. این قطعه فلزی واسط بین شاسی خودرو و دیاق اصلی (Reinforcement) است و طراحی موج‌دار (آکاردئونی) بدنه آن برای این است که در هنگام تصادف جمع شود (مچاله شود) تا انرژی ضربه به شاسی و اتاق خودرو منتقل نشود.

۲) جدول فیتمنت و سازگاری (Fitment Mapping)

این قطعه مشخصاً برای تویوتا یاریس صندوق‌دار (سدان) نسل دوم طراحی شده است.

۳) تشریح کاربری و عملکرد

• ناحیه شکست ایمن (Crumple Zone): حیاتی‌ترین وظیفه این قطعه، فدا کردن خود برای حفظ شاسی است. طراحی “آکاردئونی” بدنه آن باعث می‌شود در تصادفات شدید از عقب، این بازویی به صورت کنترل شده “جمع” شود و مثل فنر عمل نکند، بلکه انرژی را با تغییر شکل خود مستهلک نماید.

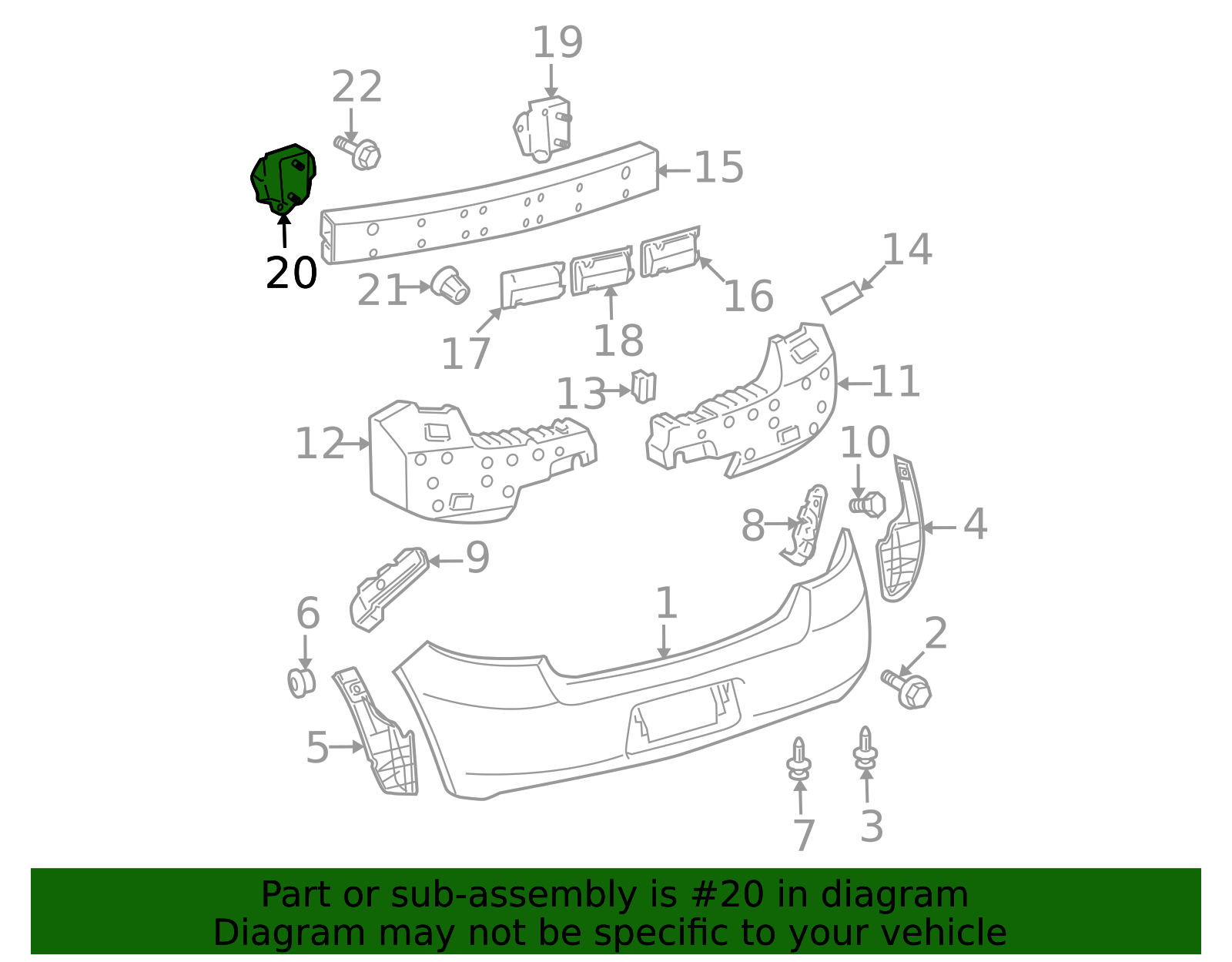

• اتصال دیاق به شاسی: دیاق سپر (آن تیر آهن عرضی پشت سپر) مستقیماً به اتاق پیچ نمی‌شود، بلکه توسط این دو بازویی (چپ و راست) به سرشاسی‌های عقب متصل می‌گردد.
• تنظیم فاصله سپر: طول دقیق این بازویی باعث می‌شود مجموعه سپر عقب در فاصله استاندارد از درب صندوق و چراغ‌ها قرار گیرد.

۴) علائم خرابی و دلایل تعویض

• تصادفات قبلی: اگر خودرو قبلاً از عقب تصادف داشته، حتی اگر دیاق سالم به نظر برسد، ممکن است این بازویی‌ها کمی “جمع” یا “دفرمه” شده باشند. هرگونه تغییر شکل در چین‌های آکاردئونی نشان‌دهنده پایان عمر قطعه است.
• ناهمترازی سپر: اگر سپر عقب سمت راننده پایین افتاده یا فاصله آن با بدنه (Gap) تنظیم نمی‌شود، معمولاً این بازویی کج شده است.
• پوسیدگی: از آنجا که این قطعه فلزی است و در معرض آب و گل‌لای زیر خودرو قرار دارد، در مناطق مرطوب ممکن است دچار زنگ‌زدگی شدید شود.

۵) نکات نصب و تعویض

• قرینه نیست: کد 52182 مخصوص سمت چپ (راننده) است و با سمت راست (52181) متفاوت است.
• بازرسی شاسی: قبل از نصب بازویی نو، حتماً “سینی کف صندوق” و “سرشاسی” را چک کنید. اگر محل پیچ شدن بازویی به بدنه دفرمه شده باشد، بازویی نو هم کج می‌ایستد.
• عدم تعمیر: این قطعه به هیچ وجه نباید صافکاری یا جوشکاری شود. هرگونه حرارت یا ضربه برای صاف کردن آن، ساختار مولکولی فلز را تغییر داده و در تصادف بعدی عمل نخواهد کرد (خطر ایمنی جدی).

۶) قطعات وابسته و مکمل

• بازویی سمت راست (52181-52080): قطعه قرینه سمت شاگرد.
• دیاق سپر عقب (Rear Bumper Reinforcement): تیر عرضی که روی این بازویی‌ها سوار می‌شود.
• پیچ‌های اتصال (Bolts): معمولاً پیچ‌های فولادی خشکه کلاس بالا برای اتصال این قطعه به شاسی نیاز است.

۷) مقایسه نمونه اصلی (Genuine) با متفرقه

• اصلی (Toyota): آلیاژ فولاد مهندسی شده دارد که دقیقاً در فشار محاسبه شده مچاله می‌شود. سوراخ‌های پیچ (Bolt Pattern) دقیقاً روبروی شاسی قرار می‌گیرند. پوشش ضد زنگ قوی (ED Coating) مشکی رنگ دارد.
• تایوانی/چینی: معمولاً از آهن معمولی ساخته می‌شوند که یا خیلی نرم هستند (زود خم می‌شوند) یا خیلی خشک (در تصادف نمی‌شکنند و ضربه را به اتاق می‌دهند). اغلب در نصب نیاز به زور زدن برای جا انداختن پیچ‌ها دارند.
