43502-52010 - توپی چرخ تویوتا یاریس 99-2002
Toyota Yaris 1999–2002 Front Wheel Hub – OEM 43502‑52010 (NCP10/SCP10 Series)
1) معرفی فنی و مشخصات قطعه

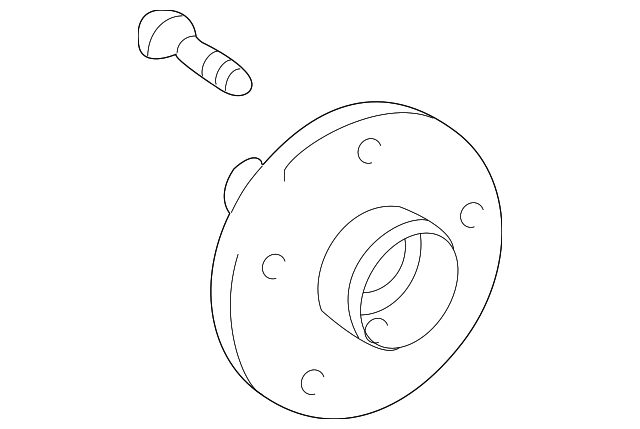

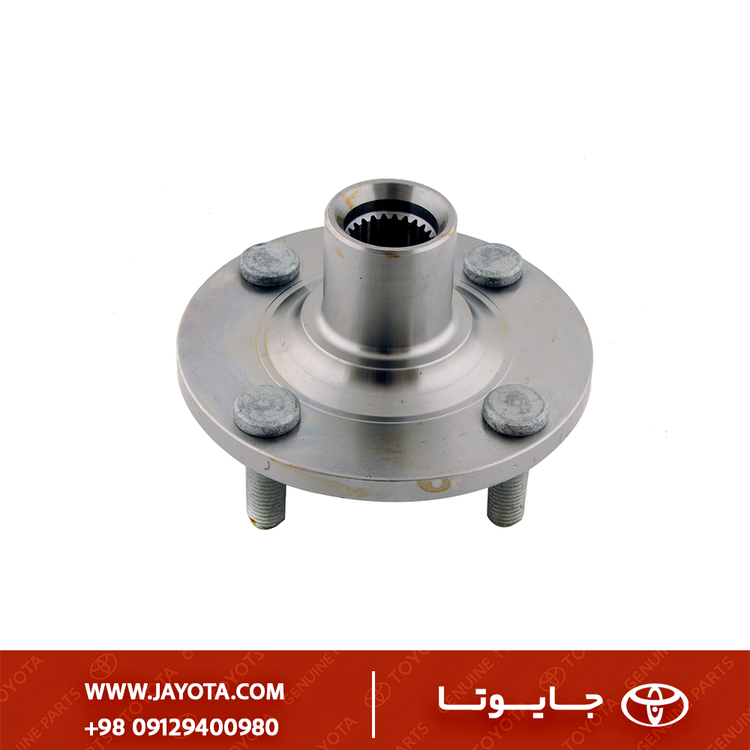

این قطعه با نام فنی “Hub Sub-Assy, Front Axle” شناخته میشود. در بازار به آن “توپی چرخ جلو”، “فلنج چرخ” یا “کله قندی چرخ” میگویند.
توجه داشته باشید که این قطعه در یاریس نسل اول (XP10)، فقط شامل بخش فلزی متحرک (فلنج) است و بلبرینگ چرخ جزء آن نیست (بلبرینگ جداگانه داخل سگدست پرس میشود). این قطعه دارای ۴ سوراخ برای پیچهای چرخ است و شفت پلوس داخل هزارخاری مرکز آن درگیر میشود.
| ویژگی (Attribute) | مشخصات (Specification) |
|---|---|
| نام قطعه | توپی چرخ جلو (بدون بلبرینگ) |
| شماره فنی | 43502-52010 |
| تعداد پیچ چرخ | ۴ عدد (4-Stud) |
| محل نصب | محور جلو (چپ و راست یکسان) |
| نوع اتصال | هزارخاری (Splined) برای درگیری با پلوس |
2) جدول فیتمنت و سازگاری (Fitment Mapping)
این توپی مخصوص پلتفرمهای کوچک تویوتا (XP10) در اواخر دهه ۹۰ و اوایل ۲۰۰۰ است.
| مدل خودرو (Model) | کد شاسی | سال ساخت (میلادی) | توضیحات |
|---|---|---|---|
| Toyota Yaris / Vitz | SCP10, NCP10, NCP13 | 1999 - 2005 | نسل اول (هاچبک) |
| Toyota Echo / Platz | NCP12 | 1999 - 2005 | نسخه صندوقدار (اکو) |
| Toyota FunCargo | NCP20 | 1999 - 2005 | مدل ون کوچک |
| Toyota Will Vi | NCP19 | 2000 - 2001 | مدل خاص بازار ژاپن |
3) تشریح کاربری و عملکرد
- رابط انتقال قدرت: نیروی موتور از طریق گیربکس به پلوس و سپس از طریق هزارخاری به این توپی منتقل میشود تا چرخ بچرخد.
- پایه نگهدارنده: دیسک ترمز روی این قطعه سوار میشود و رینگ چرخ با پیچها به آن متصل میگردد.
- مرکزیت چرخ: لبه مرکزی (Spigot) این توپی باعث میشود رینگ چرخ دقیقاً در مرکز قرار گیرد و لنگ نزند.
4) علائم خرابی و دلایل تعویض
- لرزش فرمان و ترمز: اگر توپی در اثر ضربه شدید (افتادن در چاله) یا حرارت بیش از حد تاب بردارد (Run-out)، باعث لرزش فرمان هنگام ترمزگیری میشود (حتی با دیسک نو).
- هرز شدن جای پیچها: سفت کردن بیش از حد پیچهای چرخ میتواند رزوه پیچها را خراب کند یا باعث بریدن پیچ داخل توپی شود.
- خرابی هزارخاری: اگر مهره سرپلوس شل باشد، لقی ایجاد شده باعث خورده شدن دندانههای هزارخاری توپی میشود.
- خرابی مکرر بلبرینگ: اگر بلبرینگ چرخ را تعویض کردید اما بعد از مدت کوتاهی دوباره به صدا افتاد، به احتمال زیاد توپی چرخ تاب دارد و باید تعویض شود.
5) نکات نصب و تعویض
- نیاز به پرس: برای جدا کردن توپی از سگدست و بلبرینگ قدیمی و نصب توپی جدید، حتماً به دستگاه پرس هیدرولیک نیاز است. ضربه چکش باعث تاب برداشتن توپی نو میشود.
- تعویض بلبرینگ: هنگام تعویض توپی، تقریباً همیشه نیاز است که بلبرینگ چرخ (Wheel Bearing) نیز تعویض شود، زیرا کنس داخلی بلبرینگ قدیمی روی توپی قبلی گیر میکند و جدا نمیشود.
- سفت کردن مهره پلوس: مهره سرپلوس باید دقیقاً با گشتاور توصیه شده سفت شود تا بلبرینگ و توپی در موقعیت صحیح فیکس شوند.
6) قطعات وابسته و مکمل
- بلبرینگ چرخ جلو (Front Wheel Bearing).
- سگدست (Knuckle).
- پیچ چرخ (Hub Bolt): معمولاً روی توپی نو نصب شده است.
- دیسک ترمز (Brake Disc).
7) مقایسه نمونه اصلی (Genuine) با متفرقه (Aftermarket)
- اصلی: آلیاژ فولاد سختکاری شده که در برابر تنشهای برشی مقاوم است. پیچهای چرخ (Studs) کیفیت بالایی دارند و به راحتی نمیبرند. تاب و لنگی (Run-out) آن صفر است.
- متفرقه: فلز نرمتری دارند که ممکن است هزارخاری آن زود کچل شود. همچنین تاب داشتن توپیهای ارزان قیمت باعث میشود پدال ترمز زیر پا بلرزد.
