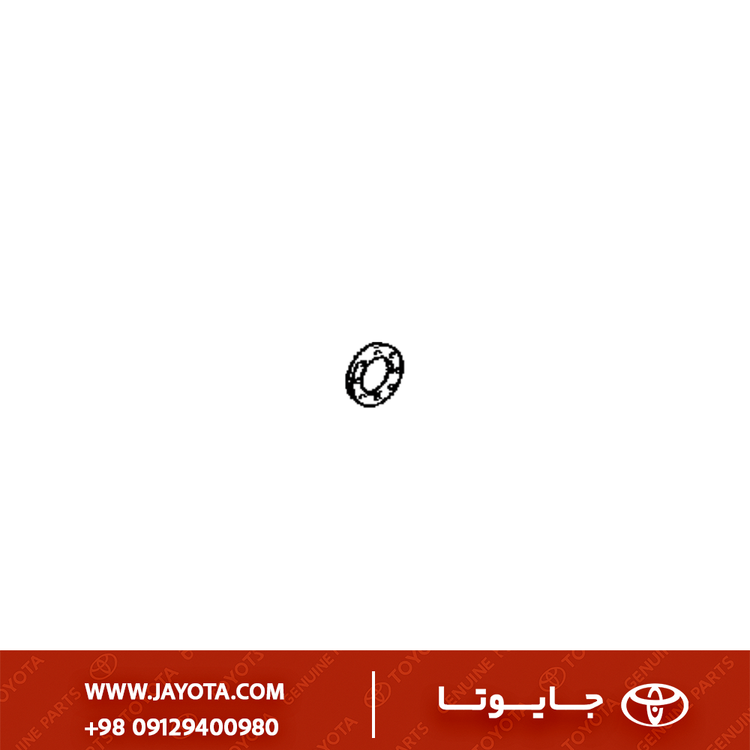

41361-33010 - واشر دنده پلوس دیفرانسیل جلو - شماره 1 تویوتا راوفور ۲۰۰۵-۲۰۰۶
1) معرفی فنی و مشخصات قطعه
این قطعه با نام فنی “Washer, Front Differential Side Gear Thrust” شناخته میشود. در اصطلاح تعمیرگاهی به آن “واشر پشت دنده پلوس” یا “واشر تنظیم لقی دیشلی” میگویند.
این واشر یک حلقه فلزی سختکاری شده است که پشت دندههای پلوس (Side Gears) در داخل هوزینگ دیفرانسیل قرار میگیرد. وظیفه اصلی آن پر کردن فاصله بین دنده و بدنه هوزینگ و تنظیم لقی (Backlash) درگیری دندهها است.
| ویژگی (Attribute) | مشخصات (Specification) |
|---|---|
| نام قطعه | واشر تراست (Thrust) دنده پلوس دیفرانسیل جلو |
| شماره فنی | 41361-33010 |
| نوع | سایز استاندارد (Standard Thickness) |
| محل نصب | داخل هوزینگ دیفرانسیل، پشت دندههای خروجی پلوس |
| جنس | فولاد با روکش فسفاته یا آلیاژ مقاوم به سایش |
2) جدول فیتمنت و سازگاری (Fitment Mapping)
این واشر در بسیاری از گیربکسهای دیفرانسیل جلو و دو دیفرانسیل (FWD/AWD) تویوتا و لکسوس مشترک است.
| مدل خودرو (Model) | کد شاسی | سال ساخت (میلادی) | توضیحات |
|---|---|---|---|
| Toyota RAV4 | ACA21, ACA23, ACA33 | 2000 - 2012 | گیربکسهای اتوماتیک سری U140/U241 |
| Toyota Camry | ACV30, ACV40 | 2002 - 2011 | مدلهای 4 سیلندر |
| Toyota Highlander | ACU20, ACU25 | 2001 - 2007 | نسل اول |
| Lexus ES300 / ES330 | MCV30, MCV31 | 2001 - 2006 | - |
| Lexus RX300 / RX330 | MCU15, MCU35 | 1999 - 2006 | دیفرانسیل جلو و عقب |
| Toyota Solara | ACV20, ACV30 | 1999 - 2008 | - |
3) تشریح کاربری و عملکرد
- تنظیم لقی (Backlash Adjustment): دندههای پلوس و دندههای هرزگرد (دیشلی) باید با فاصله میکرونی مشخصی با هم درگیر شوند. اگر این فاصله کم باشد، گیربکس زوزه میکشد و داغ میکند؛ اگر زیاد باشد، تقه میزند. این واشر این فاصله را تنظیم میکند.
- جلوگیری از سایش: این واشر به عنوان یک سطح قربانی (Sacrificial Layer) عمل میکند تا دنده فولادی پلوس مستقیماً با پوسته چدنی هوزینگ اصطکاک نداشته باشد و پوسته را خراب نکند.
4) علائم خرابی و دلایل تعویض
- صدای “تقه” (Clunk Noise): هنگام شروع حرکت یا تغییر دنده از D به R، اگر این واشرها ساییده و نازک شده باشند، خلاصی دندهها زیاد شده و صدای تقه شنیده میشود.
- زوزه دیفرانسیل: ساییدگی نامتقارن واشر باعث کج قرار گرفتن دنده پلوس و درگیری نادرست دندهها میشود که صدای زوزه تولید میکند.
- بازی بیش از حد پلوس: اگر پلوس را با دست تکان دهید و لقی بسیار زیادی در سمت گیربکس حس کنید، احتمالاً این واشرها خورده شدهاند.
5) نکات نصب و تعویض
- اندازهگیری ضخامت: این واشرها معمولاً در ضخامتهای مختلف (مثلاً 0.95mm، 1.00mm و …) تولید میشوند. هنگام تعمیر دیفرانسیل، مکانیک باید لقی را با فیلر اندازهگیری کند و واشر با ضخامت مناسب را انتخاب کند. کد
33010معمولاً سایز استاندارد پایه است. - روغنکاری: قبل از نصب، واشر باید کاملاً به روغن دنده آغشته شود. نصب خشک باعث خط افتادن آن در اولین چرخش میشود.
- جهت نصب: واشر باید کاملاً تخت در نشیمنگاه خود قرار گیرد. هرگونه پلیسه یا ذره خارجی زیر واشر باعث قفل شدن دیفرانسیل میشود.
6) قطعات وابسته و مکمل
- دنده پلوس (Side Gear): دندهای که این واشر پشت آن قرار میگیرد.
- دنده دیشلی (Pinion Mate Gear): دندههای کوچکتر که با دنده پلوس درگیر هستند.
- واشر دیشلی (Pinion Washer): واشرهای هلالی پشت دندههای کوچک.
- شفت دیشلی (Pinion Shaft): محوری که دندههای کوچک روی آن میچرخند.
7) مقایسه نمونه اصلی (Genuine) با متفرقه (Aftermarket)
- اصلی: دارای سختی سطحی (Hardness) بسیار بالا است تا زیر فشار سنگین گشتاور موتور له نشود. ضخامت آن دقیقاً مطابق استاندارد کالیبراسیون تویوتا است.
- متفرقه: اغلب از فلز نرمتر ساخته میشوند که به سرعت نازک شده و صدای دیفرانسیل برمیگردد. تلورانس ضخامت آنها دقیق نیست و تنظیم دیفرانسیل را به هم میریزد.
