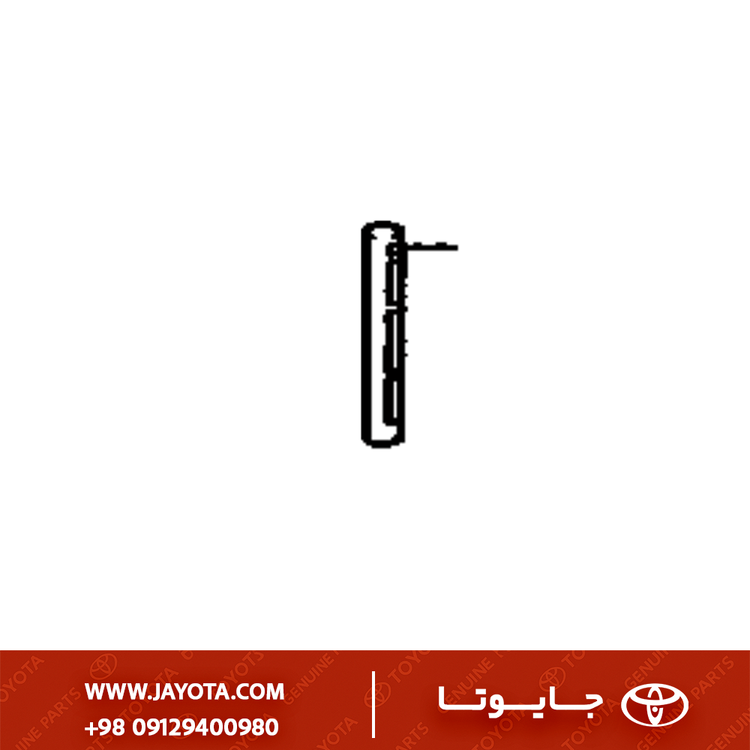

شفت دنده هرزگرد شماره 1 دیفرانسیل تویوتا یاریس 2000-1995 | تویوتا کرولا 01-1997 - اصلی جنیون پارت ژاپن

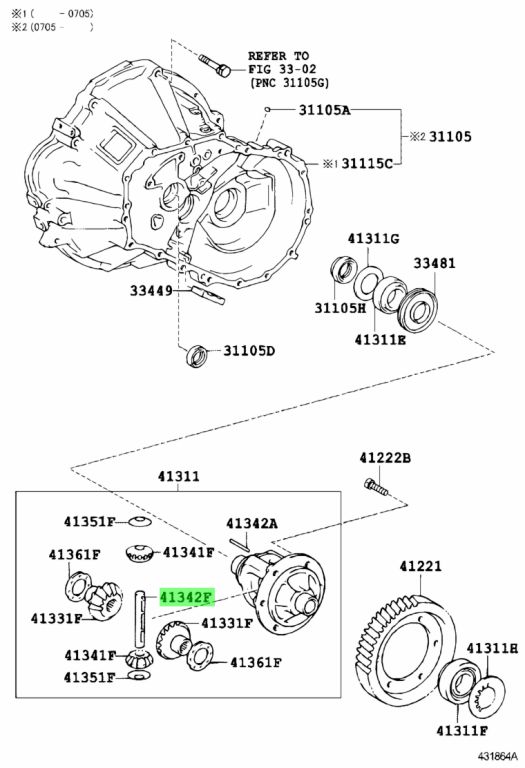

تحلیل فنی شفت دنده هرزگرد (دیشلی) شماره ۱ - کد 41342-12140

۱) معرفی فنی و مشخصات قطعه

• کد فنی: 41342-12140
• نام تخصصی: Shaft, Front Differential Pinion, No. 1.
• نام بازاری: میل دیشلی، شفت دیشلی، شفت هرزگرد دیفرانسیل، پین دیشلی.
• خودرو هدف: تویوتا کرولا (مدل‌های ۲۰۰۰ تا ۲۰۱۳)، تویوتا یاریس (۲۰۰۶ به بعد)، تویوتا پریوس و ماتریکس.
• جنس قطعه: فولاد آلیاژی با سختی سطحی بسیار بالا (Surface Hardened Steel). این قطعه باید در برابر سایش ناشی از چرخش دنده‌ها مقاوم باشد و در عین حال مغز آن باید چقرمه باشد تا تحت گشتاور نشکند.
• عملکرد کلی: این شفت به عنوان محور نگهداره دنده‌های هرزگرد (Spider Gears) عمل می‌کند و نیروی چرخشی هوزینگ دیفرانسیل را به این دنده‌ها منتقل می‌کند.

۲) جدول فیتمنت و سازگاری (Fitment Mapping)

این قطعه یکی از پرکاربردترین شفت‌های دیفرانسیل در خودروهای دیفرانسیل جلو (FWD) تویوتا است:

۳) تشریح کاربری و عملکرد

• محور دوران: دنده‌های هرزگرد (41341) روی این شفت سوار می‌شوند. هنگامی که خودرو در مسیر مستقیم حرکت می‌کند، دنده‌ها روی شفت ثابت هستند، اما در پیچ‌ها، دنده‌ها روی این شفت شروع به چرخیدن می‌کنند.
• تحمل بار برشی: وقتی پدال گاز فشرده می‌شود، نیروی موتور باعث چرخش هوزینگ می‌شود. این نیرو از طریق دیواره‌های هوزینگ به این شفت وارد شده و شفت، دنده‌ها را هل می‌دهد. بنابراین این شفت تحت فشار برشی (Shear Stress) شدیدی قرار دارد.

۴) علائم خرابی و دلایل تعویض

• پله کردن (Scoring/Stepping): شایع‌ترین خرابی است. به دلیل کمبود روغن یا کیفیت بد روغن، دنده‌های هرزگرد روی شفت جا می‌اندازند و سطح صیقلی شفت گود می‌شود (پله می‌کند). این باعث گیر کردن دنده‌ها می‌شود.
• گریپاژ (Seizure): اگر روغن نرسد، دنده‌های هرزگرد به شفت جوش می‌خورند (Seize می‌کنند). این اتفاق معمولاً باعث بریدن شفت یا خرد شدن دنده‌ها می‌شود.
• لق شدن جای پین: این شفت با یک پین قفلی (Lock Pin) در هوزینگ ثابت می‌شود. اگر سوراخ پین گشاد شود، شفت می‌تواند از جای خود حرکت کرده و به پوسته گیربکس برخورد کند که منجر به سوراخ شدن پوسته گیربکس می‌شود (فاجعه‌بارترین خرابی).
• صدا در پیچ: صدای تق‌تق یا خرخر در هنگام دور زدن، اغلب ناشی از لقی دنده‌ها روی شفت فرسوده است.

۵) نکات نصب و تعمیر (پروتکل استاندارد)

• قفل کردن حیاتی (Lock Pin Installation): پس از جا زدن شفت، حتماً باید پین قفلی (Straight Pin) جدید نصب شده و از محکم بودن آن اطمینان حاصل شود. اگر این پین بیفتد، شفت در اثر نیروی گریز از مرکز بیرون می‌آید و گیربکس را منهدم می‌کند.
• روغن‌کاری اولیه: قبل از نصب دنده‌ها روی شفت، سطح شفت باید کاملاً با واسکازین تازه آغشته شود.
• بررسی هوزینگ: سوراخ‌های هوزینگ دیفرانسیل (جایی که شفت وارد می‌شود) نباید گشاد شده باشند. اگر هوزینگ گشاد باشد، شفت نو هم لق می‌زند و صدا می‌دهد.

۶) قطعات وابسته

• Pinion Gears (دنده‌های دیشلی): دنده‌هایی که روی این شفت می‌چرخند.
• Pinion Gear Washers: واشرهای کروی پشت دنده‌ها.
• Lock Pin (پین قفلی): پینی که از حرکت طولی شفت جلوگیری می‌کند (کد معمول: 90250-06085).
• Differential Case: محفظه اصلی.

۷) مقایسه نمونه اصلی با متفرقه

• Genuine Toyota: دارای سطح “سپر صیقلی” (Super Finish) است تا کمترین اصطکاک را با دنده‌ها داشته باشد. عملیات حرارتی آن طوری است که در برابر خوردگی مقاوم است اما شکننده نیست.
• قطعات متفرقه: اغلب فاقد عملیات سنگ‌زنی دقیق نهایی هستند. زبری سطح آن‌ها باعث خورده شدن سریع دنده‌های دیشلی (حتی دنده‌های نو) و تولید براده فلزی در روغن گیربکس می‌شود.
