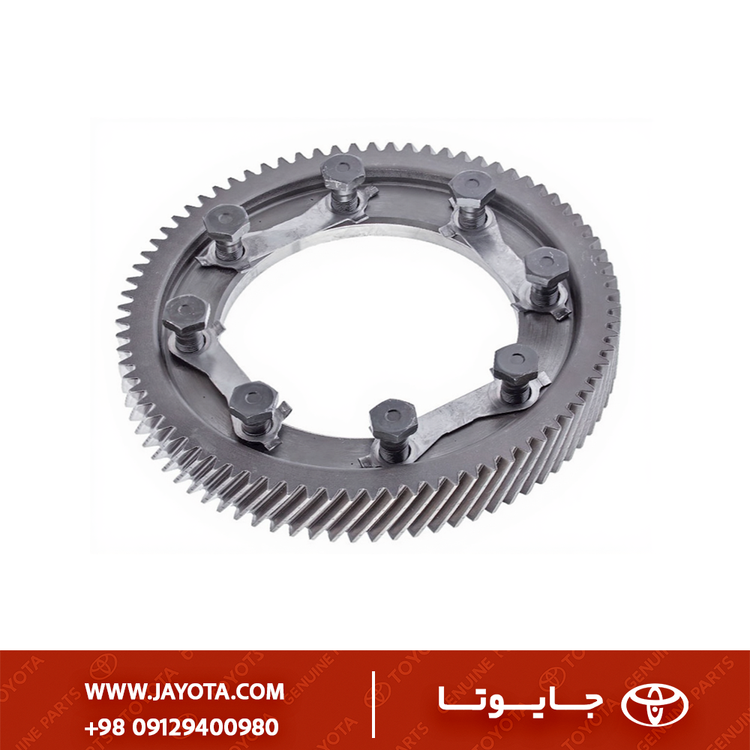

تحلیل فنی مجموعه دنده کرانویل و پینیون (دیفرانسیل) - کد 41221-52090
۱) معرفی فنی و مشخصات قطعه
- کد فنی: 41221-52090
- نام تخصصی: Gear Set, Final Drive; Differential Ring & Pinion Kit.
- نام بازاری: دنده کرانویل پینیون، دنده دیشلی کامل (گاهی اشتباهاً گفته میشود)، فاینال درایو گیربکس دستی.
- خودرو هدف: تویوتا کرولا (با موتور 1.5L) و تویوتا یاریس صندوقدار/هاچبک.
- جنس قطعه: فولاد آلیاژی با عملیات حرارتی سطحی (Carburized Steel). دندانهها برای مقاومت در برابر فشار بسیار بالا سختکاری شدهاند.

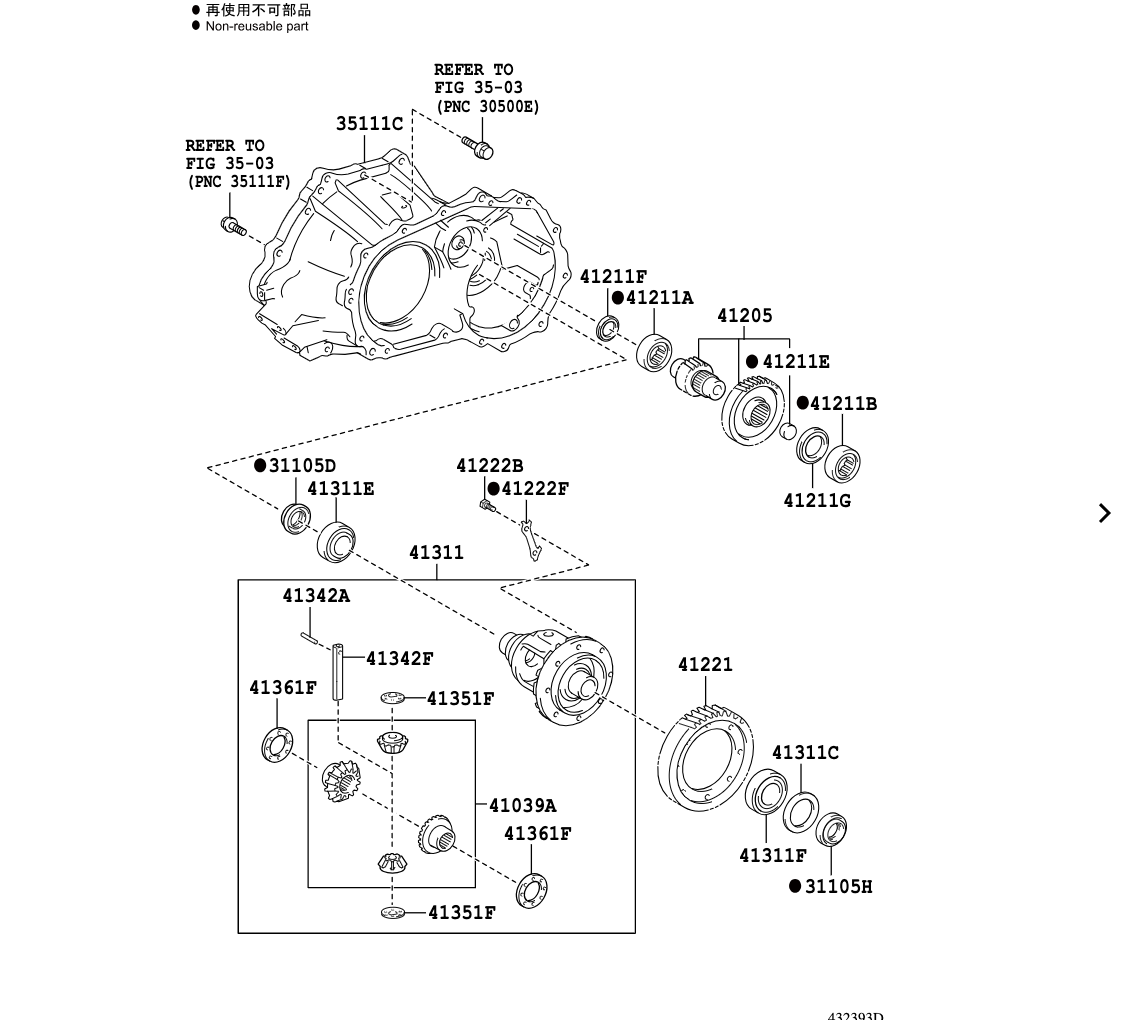

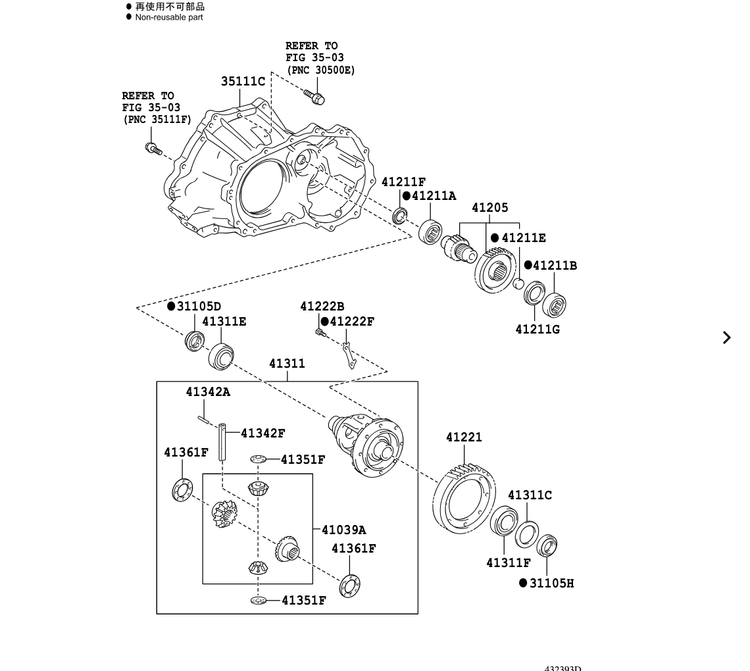

- نوع سیستم: مخصوص گیربکسهای دستی (Manual Transaxle) سری C تویوتا (مانند C50 یا C54). در این سیستم، شفت خروجی دوم گیربکس نقش پینیون را بازی میکند و کرانویل روی هوزینگ دیفرانسیل سوار میشود.
۲) جدول فیتمنت و سازگاری (Fitment Mapping)
این قطعه به طور خاص برای گیربکسهای متصل به موتورهای سری NZ (مانند 1NZ-FE و 2NZ-FE) طراحی شده است:
| مدل خودرو |
کد شاسی |
موتور |
سال ساخت |
توضیحات مهم |
| Toyota Corolla / Axio |
NZE121, NZE141 |
1NZ-FE (1.5L) |
2006-2012 |
مخصوص مدلهای وارداتی یا سفارش آسیا با موتور ۱۵۰۰. (مدلهای ۱۸۰۰ یا ۱۶۰۰ ممکن است متفاوت باشند). |
| Toyota Yaris Sedan |
NCP93 |
1NZ-FE |
2006-2013 |
یاریس صندوقدار (بسیار پرمصرف در این مدل). |
| Toyota Yaris Hatchback |
NCP90, NCP91 |
1NZ-FE / 2NZ-FE |
2005-2011 |
یاریس هاچبک نسل دوم. |
| Toyota Vios |
NCP93, NCP42 |
1NZ-FE |
2007-2013 |
مشابه یاریس سدان. |
| Toyota Probox / Succeed |
NCP5# |
1NZ-FE |
2002-2014 |
ونهای تجاری تویوتا. |
۳) تشریح کاربری و عملکرد
- تعیین ضریب نهایی (Final Ratio): این چرخدندهها آخرین مرحله کاهش دور موتور قبل از رسیدن نیرو به پلوسها هستند. تعداد دندانههای کرانویل به پینیون، شتاب و حداکثر سرعت خودرو را تعیین میکند.
- تغییر جهت نیرو: در گیربکسهای دیفرانسیل جلو، نیروی چرخشی موازی با موتور دریافت شده و به دیفرانسیل منتقل میشود تا چرخها را بچرخاند.
- تحمل بار: این قطعه دائماً تحت فشار گشتاور موتور است و بیشترین تنش مکانیکی در گیربکس روی دندانههای این دو قطعه وارد میشود.
۴) علائم خرابی و دلایل تعویض
- صدای زوزه (Whining) در سرعت ثابت: اگر در سرعتهای بالا (مثلاً ۸۰ به بالا) صدای زوزه ممتد شنیده شود که با گاز دادن تغییر میکند، نشاندهنده خوردگی سطح دندانهها یا بهم خوردن تنظیم لقی است.
- صدای خرخر (Growling): معمولاً ناشی از خراب شدن بلبرینگهای دو سر پینیون یا کرانویل است که اگر به موقع تعویض نشود، باعث خرد شدن دنده کرانویل میشود.
- شکستن دندانهها: در اثر “تیکآف” شدید، رها کردن ناگهانی کلاچ یا بکسل کردن بار سنگین با یاریس/کرولا، دندانههای پینیون ممکن است دچار شکستگی (Shearing) شوند.
- کمبود روغن: نشت واسکازین باعث داغ شدن شدید و تغییر رنگ دندهها به آبی/بنفش و در نهایت ذوب شدن سطح سخت دنده میشود.
۵) نکات نصب و تعمیر (پروتکل استاندارد)
- ست جفت شده (Matched Set): کرانویل و شفت پینیون در کارخانه با هم “آببندی” شدهاند. هرگز نباید شفت پینیون را عوض کرد و کرانویل قبلی را نگه داشت (یا برعکس). این کار ۱۰۰٪ منجر به صدا خواهد شد. تعویض باید به صورت کیت کامل انجام شود.
- تنظیم شیمگیری (Shimming): موقعیت پینیون نسبت به کرانویل با واشرهای تنظیم (Shim) تعیین میشود. این حیاتیترین مرحله نصب است.
- تنظیم لقی (Backlash Adjustment): فاصله بین دندهها باید با ساعت اندازهگیری (Dial Gauge) تنظیم شود. لقی غیرمجاز باعث ضربه زدن هنگام تعویض دنده میشود.
- بررسی بلبرینگها: هنگام تعویض این قطعه، تعویض بلبرینگهای مخروطی (Tapered Roller Bearings) دیفرانسیل و شفت خروجی الزامی است.
۶) قطعات وابسته
- Differential Bearings: بلبرینگهای دو طرف هوزینگ دیفرانسیل.
- Output Shaft Bearings: بلبرینگهای شفت پینیون.
- Oil Seals: کاسه نمدهای پلوس.
- MT Oil 75W-90 GL-4/GL-5: روغن واسکازین مناسب.
۷) مقایسه نمونه اصلی با متفرقه
- Genuine Toyota: دندانهها دارای پروفیل دقیق (Tooth Profile) هستند که باعث حرکت نرم و بیصدا میشود. سختی سطح دقیقاً مهندسی شده تا نه زود ساییده شود و نه شکننده باشد.
- قطعات چینی/تایوانی: معمولاً در فرآیند سختکاری ضعیف هستند. یا خیلی نرماند (زود کچل میکنند و زوزه میکشند) یا خیلی خشکاند (زود میشکنند). صدای زوزه در نمونههای غیر اصلی بسیار شایع است.
