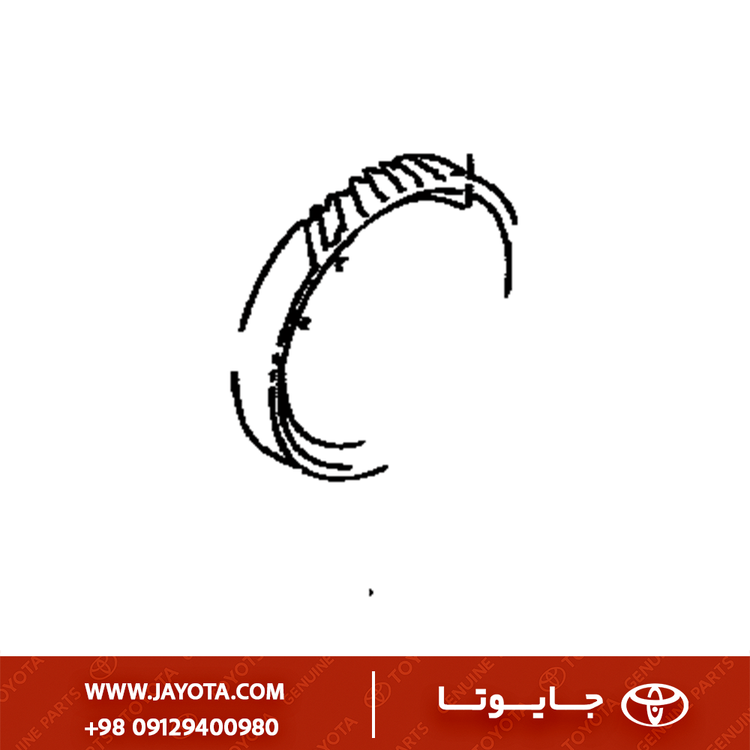

41221-12330 - دنده کرانویل پینیون تویوتا کرولا 92-1988 - اصلی جنیون پارت ژاپن

تحلیل فنی مجموعه دنده کرانویل و پینیون (دیفرانسیل جلو) - کد 41221-12330

۱) معرفی فنی و مشخصات قطعه

• کد فنی: 41221-12330
• نام تخصصی: Gear Set, Final Drive; Ring & Pinion Gear Kit.
• نام بازاری: دنده کرانویل پینیون، دنده دیفرانسیل، کله گاوی (اصطلاح عامیانه برای دیفرانسیل کامل)، فاینال درایو.
• خودرو هدف: تویوتا کرولا 1300cc (موتور 2E) مدل‌های 1990 تا 1992 (اتاق‌های E90 و اوایل E100).
• جنس قطعه: فولاد سمانتاسیون (Case-Hardened Steel). دنده‌ها تحت عملیات حرارتی سخت‌کاری سطحی قرار می‌گیرند تا سطح آن‌ها ضدسایش باشد اما مغز آن‌ها چقرمه (Tough) باقی بماند تا در برابر ضربه نشکند.
• نوع سیستم: این مجموعه برای گیربکس‌های دیفرانسیل جلو (FWD Transaxle) طراحی شده است. برخلاف خودروهای دیفرانسیل عقب، در اینجا پینیون معمولاً انتهای شفت خروجی گیربکس است و کرانویل روی هوزینگ دیفرانسیل نصب می‌شود.

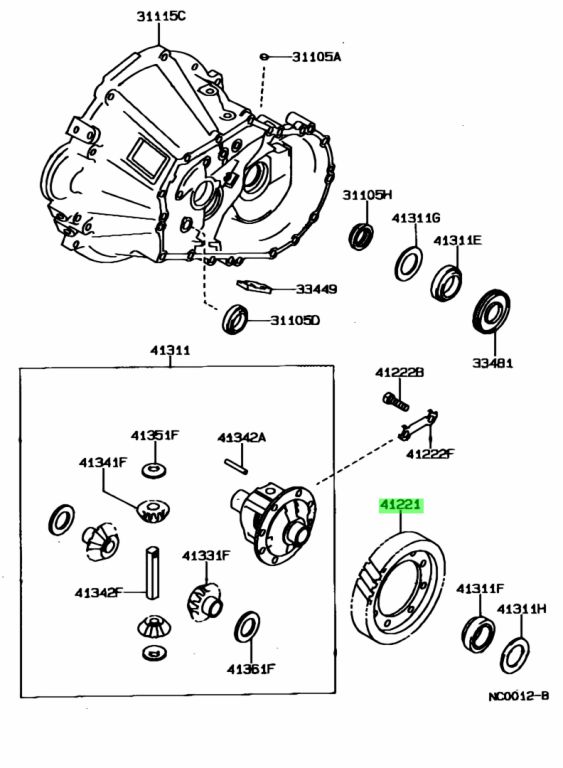

۲) جدول فیتمنت و سازگاری (Fitment Mapping)

این قطعه مخصوص گیربکس‌های دستی سری C (مانند C150) متصل به موتورهای سری E تویوتا است:

۳) تشریح کاربری و عملکرد

• کاهش دور نهایی (Final Reduction): وظیفه اصلی این چرخ‌دنده‌ها کاهش دور بالای موتور به گشتاور قابل استفاده برای چرخ‌ها است.
• ضریب دنده (Gear Ratio): تعداد دندانه‌های کرانویل تقسیم بر پینیون، ضریب دیفرانسیل را تعیین می‌کند. برای موتورهای 1300cc که گشتاور پایین‌تری دارند، معمولاً از ضرایب سنگین‌تر (عدد بزرگتر، مثلاً ۴.۰۵ یا ۴.۳) استفاده می‌شود تا شتاب‌گیری خودرو بهبود یابد.
• انتقال نیرو: پینیون نیروی چرخشی گیربکس را به کرانویل (که روی هوزینگ دیفرانسیل پیچ شده) منتقل می‌کند و از آنجا نیرو به پلوس‌ها می‌رسد.

۴) علائم خرابی و دلایل تعویض

• زوزه کشیدن (Whining Noise): رایج‌ترین علامت. صدایی ممتد که با افزایش سرعت زیاد می‌شود و معمولاً هنگام برداشتن پا از روی پدال گاز (Deceleration) یا فشار دادن آن (Acceleration) تغییر تن صدا می‌دهد. این نشانه تنظیم نبودن درگیری دنده‌ها یا ساییدگی سطح دنده است.
• تقه‌های شدید (Clunking): شکستن یکی از دندانه‌های کرانویل یا پینیون باعث ایجاد صدای ضربه ریتمیک می‌شود.
• براده در روغن: وجود ذرات براق فلزی در روغن گیربکس نشانه خورده شدن سطح سخت دنده‌هاست.
• قفل کردن گیربکس: در موارد شکستگی حاد، قطعات شکسته می‌توانند بین دنده‌ها گیر کرده و گیربکس را قفل کنند.

۵) نکات نصب و تعمیر (پروتکل استاندارد)

• ستِ مچ شده (Matched Set): کرانویل و پینیون در کارخانه با هم “لپ” (Lapping) یا جفت‌سازی شده‌اند. هرگز نباید کرانویل یک جعبه را با پینیون جعبه دیگر استفاده کرد، حتی اگر کد فنی یکسان باشد. این کار فوراً باعث زوزه کشیدن می‌شود.
• تنظیم لقی (Backlash): فاصله بین دندانه‌ها باید با ساعت اندیکاتور (Dial Indicator) دقیقاً طبق استاندارد تویوتا تنظیم شود. لقی کم باعث داغ شدن و گریپاژ، و لقی زیاد باعث ضربه زدن می‌شود.
• پترن‌گیری (Tooth Contact Pattern): پس از نصب، باید با استفاده از “رنگ آبی پروس” یا پودر مخصوص، محل درگیری دنده‌ها چک شود. اثر درگیری باید دقیقاً در مرکز دندانه‌ها باشد.
• پیش‌بار بلبرینگ (Preload): سفت کردن مهره پینیون باید به اندازه‌ای باشد که بلبرینگ‌ها تحت فشار (Preload) مشخصی باشند، نه شل و نه قفل.

۶) قطعات وابسته

• Side Bearings: بلبرینگ‌های دو طرف دیفرانسیل که کرانویل روی آن‌ها می‌چرخد.
• Shim Kits: واشرهای نازک فلزی برای تنظیم موقعیت کرانویل و پینیون.
• Diff Case Bolts: پیچ‌هایی که کرانویل را به هوزینگ دیفرانسیل متصل می‌کنند (باید با چسب قفل رزوه بسته شوند).
• Oil Seals: کاسه نمدهای خروجی گیربکس به سمت پلوس‌ها.

۷) مقایسه نمونه اصلی با متفرقه

• Genuine Toyota: دارای عملیات حرارتی دقیق و پروفیل دنده (Gear Profile) مهندسی شده برای کمترین صدا و بیشترین طول عمر. پترن درگیری به راحتی تنظیم می‌شود.
• قطعات متفرقه (تایوانی/چینی): اغلب آلیاژ ضعیف‌تری دارند که سریع‌تر دچار “کچلی” (Pitting) می‌شوند. بزرگترین مشکل آن‌ها “زوزه کشیدن” حتی پس از تنظیم دقیق است، زیرا پروفیل دندانه‌ها دقیق تراشیده نشده است.
