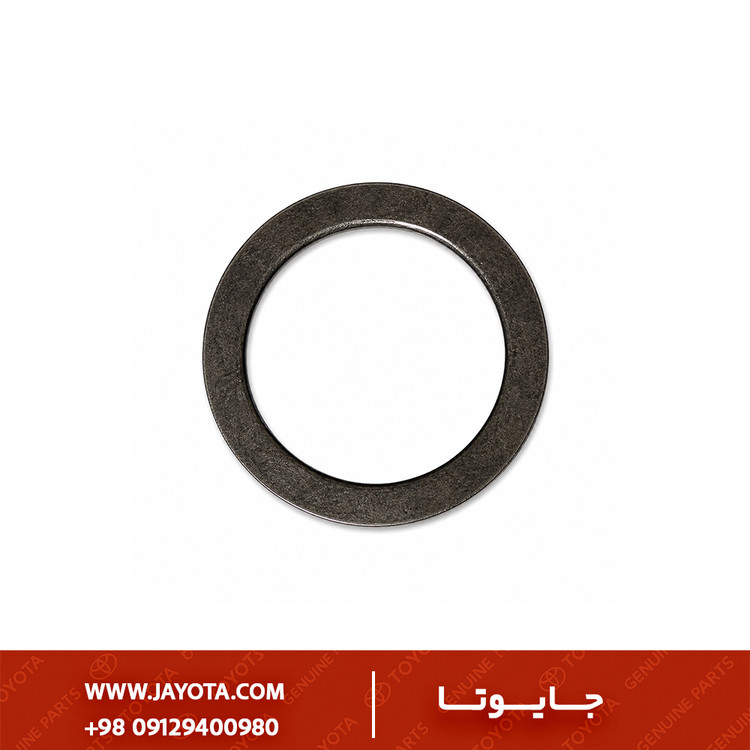

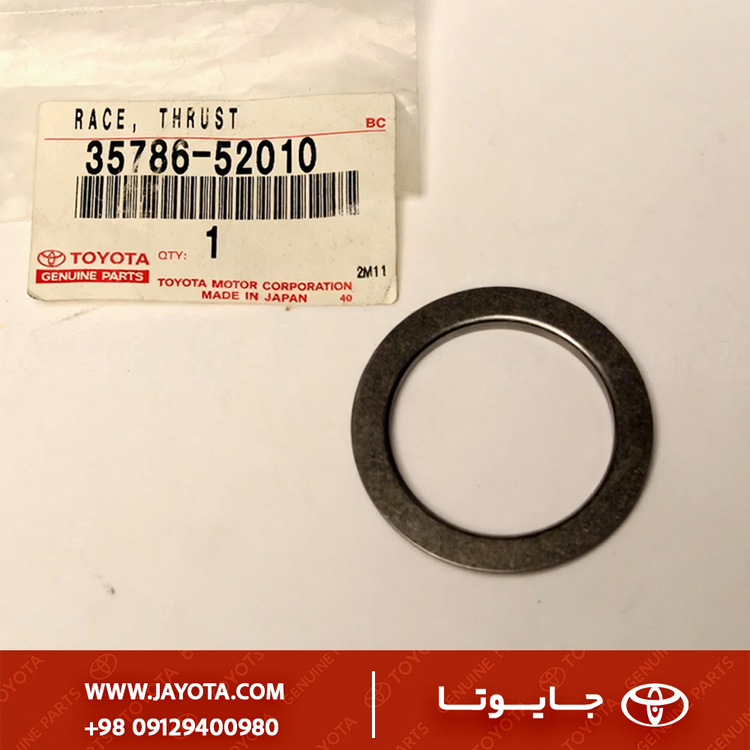

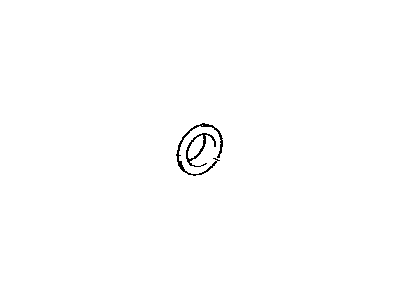

تحلیل فنی واشر بلبرینگ کفگرد گیربکس - شماره ۱ (کد 35786-52010)
۱) معرفی فنی و مشخصات قطعه
- کد فنی: 35786-52010
- نام تخصصی: Race, Thrust Bearing (No. 1); Washer, Thrust Bearing Race.
- نام بازاری: واشر پشت بلبرینگ کفگرد، کفی بلبرینگ تراست، رینگ بلبرینگ سوزنی، کنس بلبرینگ کفگرد شماره ۱.
- خانواده گیربکس: سری U340E و U341E (گیربکسهای ۴ سرعته اتوماتیک تویوتا).
- جنس قطعه: فولاد سختکاری شده (Hardened Steel). این قطعه باید سطحی بسیار سخت و صیقلی داشته باشد تا ساچمههای بلبرینگ کفگرد روی آن بچرخند بدون اینکه سطح را گود کنند.

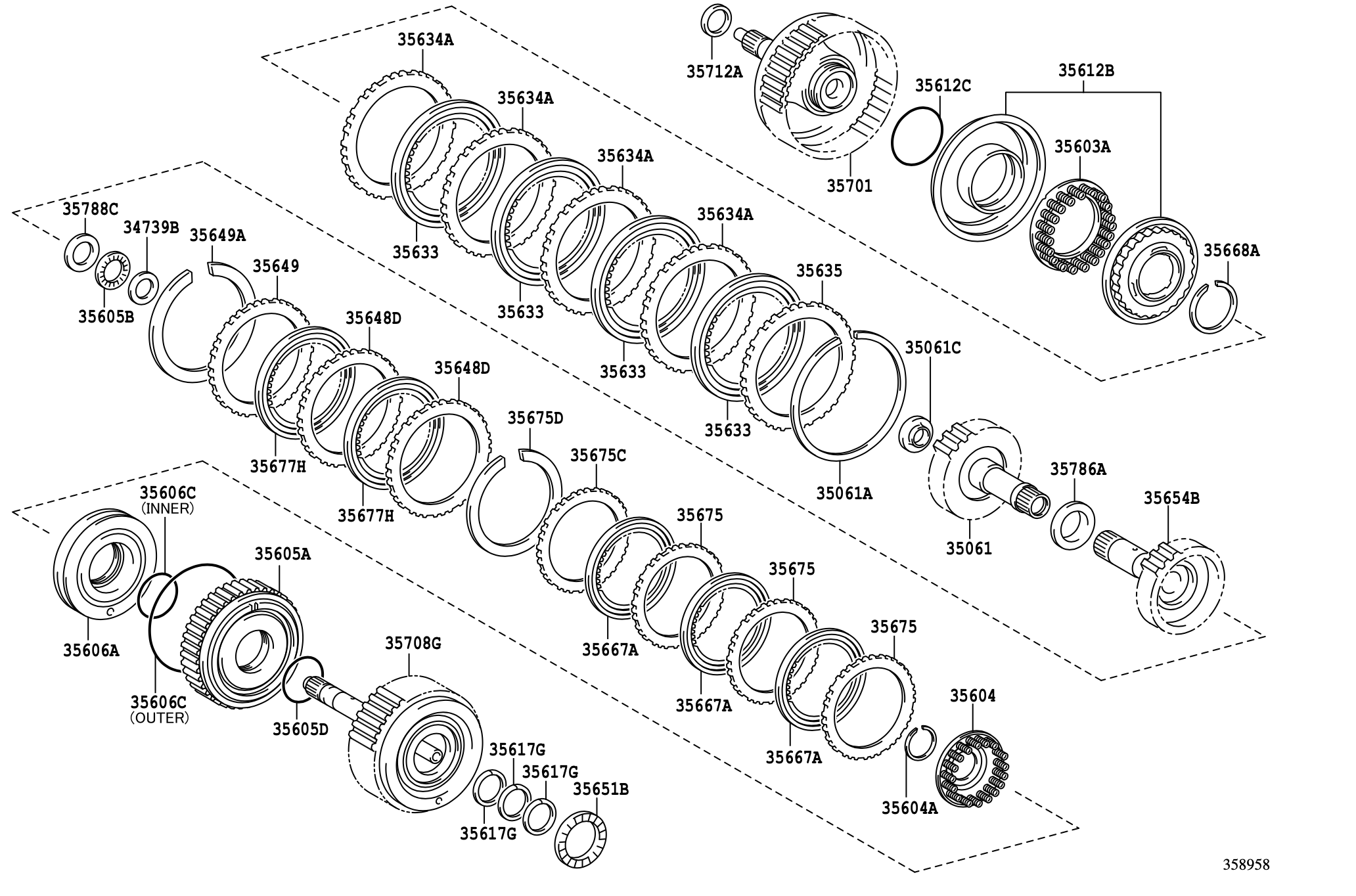

- موقعیت: این واشر (Race) معمولاً به عنوان نشیمنگاه (Seat) برای یک بلبرینگ کفگرد (Thrust Needle Bearing) عمل میکند. موقعیت دقیق آن بسته به نقشه انفجاری، اغلب در مجموعه شفت ورودی یا پشت پمپ روغن (Oil Pump) و جلوی کلاچهای جلو است.
۲) جدول فیتمنت و سازگاری (Fitment Mapping)
این قطعه در گیربکسهای U340E/U341E نصب شده بر روی خودروهای زیر مشترک است:
| مدل خودرو |
کد شاسی |
موتور |
گیربکس |
| Toyota Corolla |
NZE120, NZE121 |
1NZ-FE / 3ZZ-FE |
U341E |
| Toyota Yaris (Sedan/Hatch) |
NCP90, NCP91, NCP93 |
1NZ-FE / 2NZ-FE |
U340E / U341E |
| Toyota Vios |
NCP42, NCP93 |
1NZ-FE |
U340E |
| Toyota Echo / Platz |
NCP10, NCP12 |
1NZ-FE |
U340E |
| Toyota Probox / Succeed |
NCP5# |
1NZ-FE |
U340E |
| Toyota Porte / Spade |
NNP1# |
1NZ-FE |
U340E |
۳) تشریح کاربری و عملکرد
- فراهم کردن سطح لغزش (Bearing Surface): بلبرینگهای کفگرد (Needle Bearings) نمیتوانند مستقیماً روی بدنههای آلومینیومی یا قطعات نرم بچرخند. این واشر فولادی سخت، سطحی ایدهآل برای چرخش ساچمهها فراهم میکند.
- توزیع بار محوری: فشار محوری سنگینی که در حین کارکرد گیربکس ایجاد میشود را از بلبرینگ گرفته و به بدنه یا شفت منتقل میکند.
- تنظیم دقیق خلاصی (End Play): ضخامت دقیق این واشر (Race) در تنظیم نهایی خلاصی شفتها (Shaft End Play) موثر است.
۴) علائم خرابی و دلایل تعویض
- پیتینگ و حفرهدار شدن (Pitting): سطح صیقلی واشر ممکن است به دلیل خستگی فلز یا ورود ذرات خارجی، دچار حفرههای ریز شود. این امر باعث تولید صدای “زوزه” یا “خرخر” مداوم میشود.
- تغییر رنگ (Heat Discoloration): اگر بلبرینگ قفل کند یا روغنکاری ضعیف باشد، این واشر داغ شده و رنگ آن به آبی یا بنفش تغییر میکند که نشانه از دست رفتن سختی فلز (Tempering) است.
- سایش نامتقارن: اگر واشر یکطرفه ساییده شده باشد، نشانه کج بودن شفت یا مشکل در مونتاژ قبلی است.
۵) نکات نصب و تعمیر (پروتکل استاندارد)
- جهت نصب: اگرچه ممکن است دو طرف واشر شبیه هم باشند، اما معمولاً یک طرف صیقلیتر (برای تماس با بلبرینگ) و طرف دیگر ماتتر (برای نشستن روی بدنه) است. نصب برعکس میتواند باعث لغزش واشر روی بدنه و سایش آن شود.
- چسب نگهدارنده: در برخی موارد برای نگه داشتن واشر در جای خود هنگام مونتاژ (تا قبل از قرارگیری شفت)، از مقدار کمی گریس یا وازلین استفاده میشود (استفاده از چسب قطرهای اکیداً ممنوع است).
- بازرسی بلبرینگ همراه: هرگز نباید این واشر (Race) را تعویض کرد اما بلبرینگ کفگرد (Needle Bearing) مربوطه را که روی آن کار میکند، کهنه نگه داشت. هر دو باید با هم تعویض شوند.
۶) قطعات وابسته
- Thrust Needle Roller Bearing: بلبرینگ کفگردی که مستقیماً روی این واشر میچرخد.
- Stator Shaft / Oil Pump: قطعاتی که معمولاً این واشر روی آنها یا پشت آنها قرار میگیرد.
- Input Shaft: شفت ورودی که نیروهای محوری آن توسط این مجموعه کنترل میشود.
۷) مقایسه نمونه اصلی با متفرقه
- Genuine Toyota: ساخته شده از آلیاژ فولاد با عملیات حرارتی دقیق (Case Hardening). سطح آن سختی بالایی دارد (مقاوم در برابر سایش) اما مغز آن چقرمه است (مقاوم در برابر شکستن).
- نمونههای متفرقه: ممکن است سختی سطحی کافی نداشته باشند. در نتیجه ساچمههای بلبرینگ خیلی زود روی آن “جا میاندازند” (Brinelling) و باعث لقی شفت و صدای گیربکس میشوند.
