تحلیل فنی واشر مجموعه دنده خورشیدی - شماره ۲ گیربکس (کد 35738-52010)

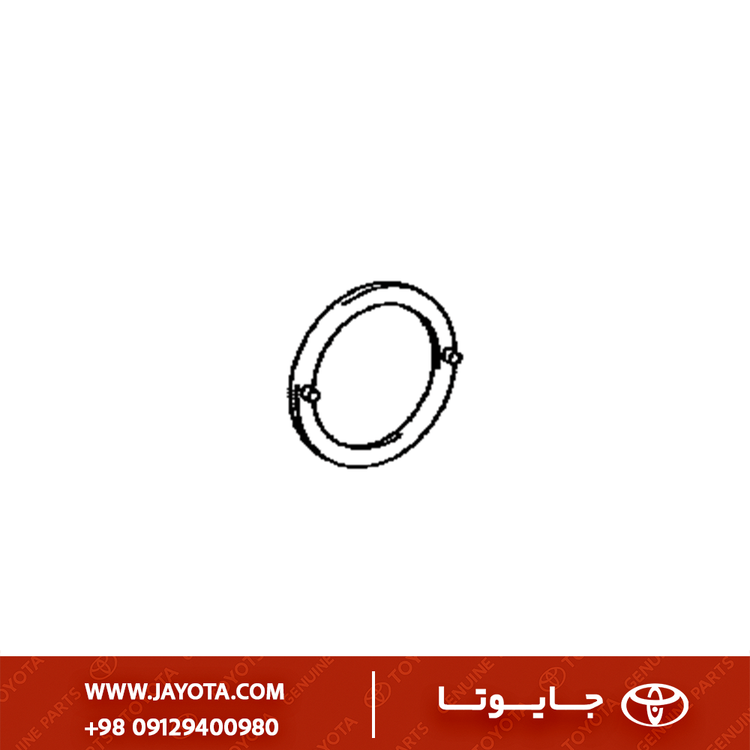

۱) معرفی فنی و مشخصات قطعه
- کد فنی: 35738-52010
- نام تخصصی: Washer, Thrust (No. 2); Washer, Front Planetary Gear Thrust No. 2.
- نام بازاری: واشر تراست شماره دو، واشر فیبری پشت دنده خورشیدی، واشر کائوچویی گیربکس.
- خانواده گیربکس: سری U340E و U341E (گیربکسهای ۴ سرعته اتوماتیک تویوتا).
- جنس قطعه: مشابه نمونه شماره ۱، این قطعه نیز از رزین فنولیک (Phenolic Resin) یا کامپوزیتهای پلیمری مقاوم در برابر سایش و حرارت ساخته شده است. این مواد خاصیت “خود روانکاری” نسبی دارند و از جوش خوردن قطعات فلزی به یکدیگر جلوگیری میکنند.
- موقعیت: این واشر معمولاً در سمت مخالف واشر شماره ۱ (35737-52020) روی مجموعه دنده سیارهای جلو (Front Planetary) قرار میگیرد تا لقی محوری را از سمت دیگر کنترل کند.
۲) جدول فیتمنت و سازگاری (Fitment Mapping)
این قطعه مکمل واشر شماره ۱ بوده و دقیقاً در همان طیف خودروها استفاده میشود:
| مدل خودرو |
کد شاسی |
موتور |
گیربکس |
| Toyota Corolla |
NZE120, NZE121 |
1NZ-FE / 3ZZ-FE |
U341E |
| Toyota Yaris |
NCP90, NCP91, NCP92 |
1NZ-FE / 2NZ-FE |
U340E / U341E |
| Toyota Vios |
NCP42, NCP93 |
1NZ-FE |
U340E |
| Toyota Echo / Platz |
NCP10, NCP12 |
1NZ-FE |
U340E |
| Toyota Probox |
NCP5# |
1NZ-FE |
U340E |
| Toyota Porte |
NNP10, NNP11 |
1NZ-FE |
U340E |
۳) تشریح کاربری و عملکرد
- تکمیلکننده کنترل خلاصی (Total End-Play Control): در حالی که واشر شماره ۱ نیروهای محوری را از یک سمت مهار میکند، واشر شماره ۲ (No. 2) نیروهای وارده از جهت مخالف را جذب میکند. وجود هر دو واشر برای “شناور نگه داشتن” دنده خورشیدی یا کریر در مرکز و جلوگیری از برخورد آن به پوستهها ضروری است.
- سطح لغزشی (Sliding Surface): این واشر به عنوان یک یاتاقان مسطح عمل میکند و اجازه میدهد قطعات چرخنده با سرعتهای متفاوت (مثلاً دنده خورشیدی نسبت به درام کلاچ) بدون ایجاد حرارت مخرب کنار هم بچرخند.
- جذب ضربه: جنس پلیمری این واشر تا حدودی ضربات ناشی از تعویض دنده (Shift Shock) که باعث حرکت ناگهانی محوری اجزا میشود را مستهلک میکند.
۴) علائم خرابی و دلایل تعویض
- پودر شدن واشر: شایعترین حالت خرابی، ترد شدن و خرد شدن واشر به دلیل گرمای بیش از حد گیربکس است. تکههای خرد شده در کارتل روغن جمع میشوند.
- صدای “خرخر” یا سایش فلزی: پس از از بین رفتن واشر، دنده خورشیدی یا کریر مستقیماً با فلز پشت خود تماس پیدا کرده و باعث تراشیده شدن سطح و ایجاد صدای ناهنجار میشود.
- گیر کردن دندهها: اگر ضخامت واشر به دلیل سایش کم شود، دندهها از موقعیت صحیح خارج شده و ممکن است درگیری دندهها با ضربه یا تأخیر همراه شود.
۵) نکات نصب و تعمیر (پروتکل استاندارد)

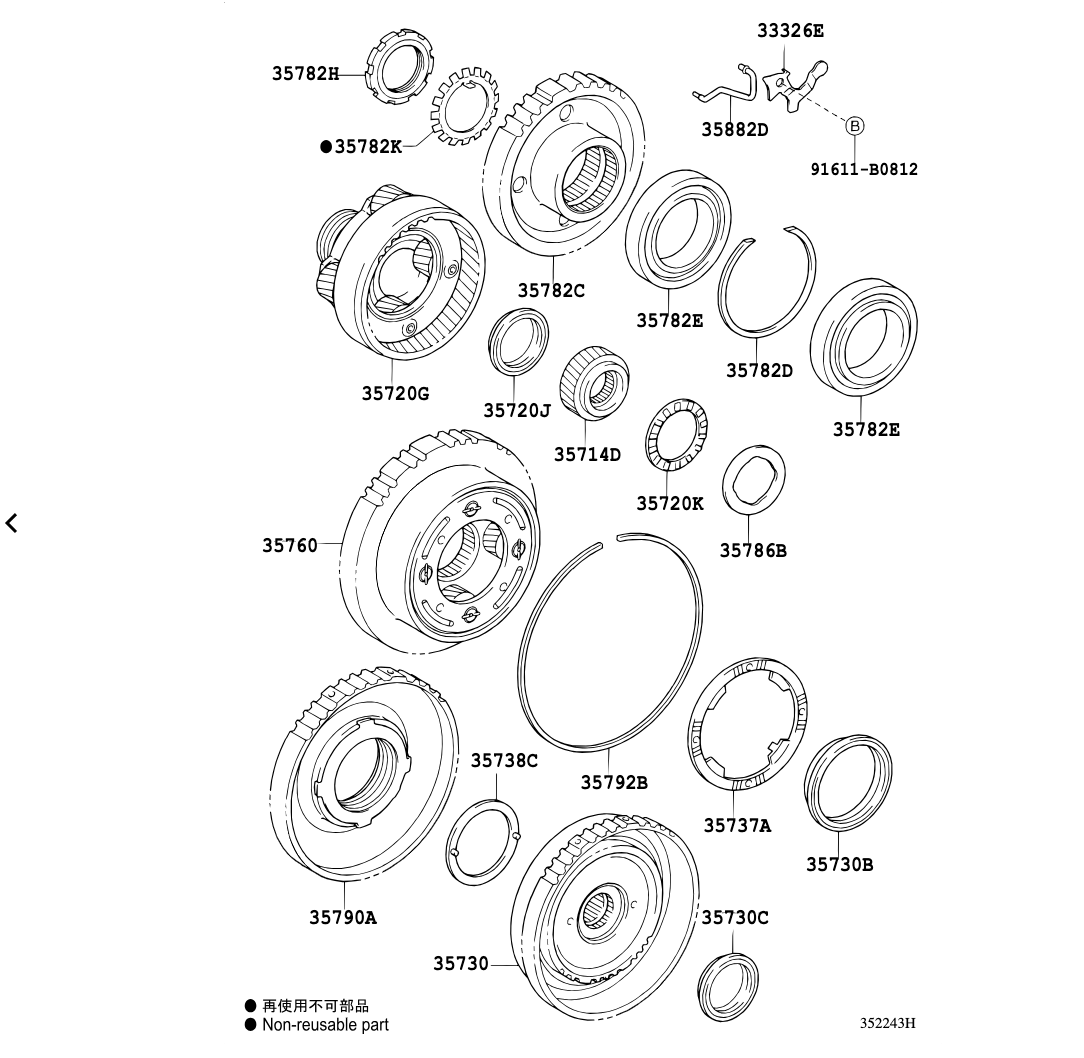

- تشخیص صحیح شماره ۱ و ۲: واشرهای شماره ۱ (52020) و شماره ۲ (52010) ممکن است ظاهری بسیار شبیه داشته باشند اما قطر داخلی، قطر بیرونی یا ضخامت آنها متفاوت است. نصب جابجا باعث قفل شدن گیربکس (Binding) یا لقی بیش از حد میشود. حتماً با نقشه انفجاری (Exploded View) چک شود.
- خار نگهدارنده (Retaining Tabs): دقت کنید خارهای واشر (اگر وجود دارد) دقیقاً در فرورفتگیهای قطعه میزبان بنشینند. اگر واشر درست جا نیفتد و برآمده باشد، هنگام بستن پوسته گیربکس خرد میشود.
- تست خلاصی: پس از نصب مجموعه دنده سیارهای، باید با فیلر یا ساعت اندیکاتور، خلاصی مجاز (End Play) چک شود تا از سلامت واشرها اطمینان حاصل گردد.
۶) قطعات وابسته
- Front Planetary Gear Assy: مجموعه دندهای که واشر روی آن سوار است.
- 35737-52020 (Washer No. 1): واشر سمت مقابل که معمولاً باید همزمان با این قطعه تعویض شود.
- Forward Clutch Drum / Hub: قطعاتی که معمولاً در تماس با این واشر هستند.
۷) مقایسه نمونه اصلی با متفرقه
- Genuine Toyota: دارای ضخامت کالیبره شده میکرونی و متریال مقاوم در برابر روغن داغ گیربکس است. عمر طولانی دارد.
- نمونههای متفرقه: اغلب ضخامت غیراستاندارد دارند. اگر ضخیمتر باشند باعث سفت شدن شفتها و سوختن گیربکس میشوند و اگر نازکتر باشند باعث لقی و ضربه میشوند. همچنین جنس آنها سریعاً در روغن داغ حل یا پودر میشود.
