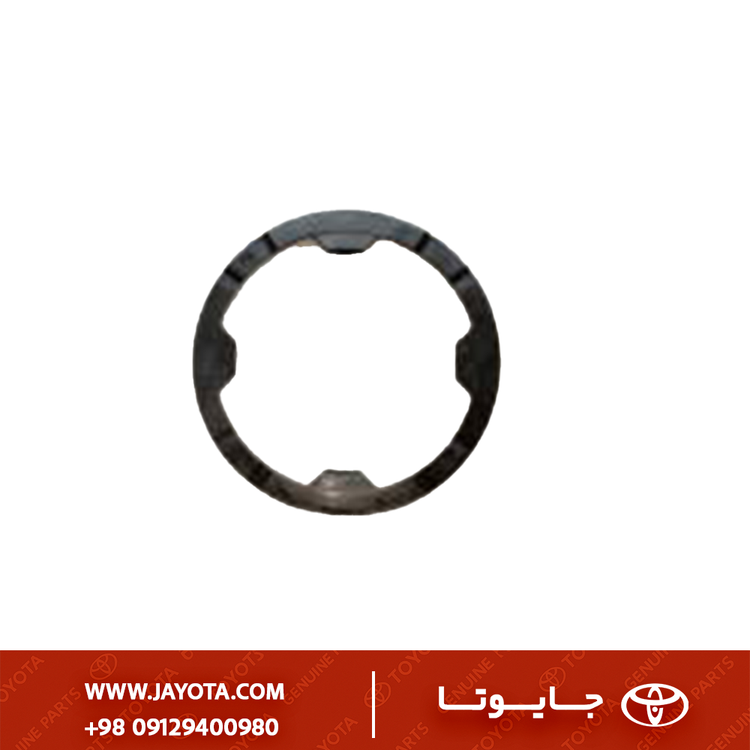

35737-52020 - واشر مجموعه دنده خورشیدی شماره 1 تویوتا یاریس | تویوتا کرولا - اصلی جنیون پارت ژاپن

تحلیل فنی واشر مجموعه دنده خورشیدی - شماره ۱ گیربکس (کد 35737-52020)

۱) معرفی فنی و مشخصات قطعه

• کد فنی: 35737-52020
• نام تخصصی: Washer, Thrust (No. 1); Washer, Front Planetary Gear Thrust.
• نام بازاری: واشر تراست شماره یک، واشر کائوچویی/فیبری زیر دنده خورشیدی جلو، واشر بغل یاتاقان دنده سیاره‌ای.
• خانواده گیربکس: سری U340E و U341E (گیربکس‌های ۴ سرعته اتوماتیک تویوتا).
• جنس قطعه: این واشر معمولاً از مواد کامپوزیت پلیمری (رزین فنولیک یا پلاستیک مهندسی مقاوم در برابر حرارت) ساخته شده است. برخلاف واشرهای فلزی، این قطعه وظیفه دارد اصطکاک را کاهش داده و همزمان از ساییدگی فلز-به-فلز بین اجزای چرخان جلوگیری کند.

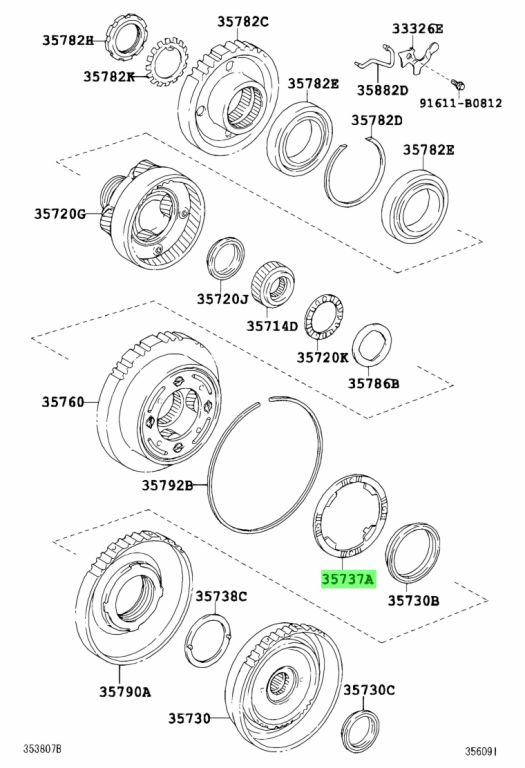

• موقعیت: در مجموعه دنده سیاره‌ای جلو (Front Planetary Gear Set)، معمولاً بین کریر (Carrier) و دنده خورشیدی (Sun Gear) یا بین هاب و دنده خورشیدی قرار می‌گیرد.

۲) جدول فیتمنت و سازگاری (Fitment Mapping)

این واشر قطعه‌ای دقیق و حیاتی در گیربکس‌های سری U340/U341 است:

۳) تشریح کاربری و عملکرد

• مدیریت بارهای محوری (Axial Load): دنده‌های خورشیدی و سیاره‌ای در حین انتقال نیرو، تمایل به حرکت در راستای شفت (حرکت افقی) دارند. این واشر تراست (Thrust Washer) به عنوان یک بالشتک عمل کرده و این بارهای محوری را جذب می‌کند.
• جلوگیری از سایش (Anti-Wear): مهم‌ترین وظیفه آن جلوگیری از تماس مستقیم سطح سخت دنده خورشیدی با بدنه کریر یا سایر اجزای فلزی است. اگر این واشر نباشد، سایش فلز با فلز باعث تولید براده و تخریب سریع گیربکس می‌شود.
• تنظیم خلاصی (End Play): ضخامت این واشر در تنظیم خلاصی طولی مجموعه دنده‌ها نقش دارد و باعث می‌شود دنده‌ها در موقعیت صحیح نسبت به هم قرار گیرند.

۴) علائم خرابی و دلایل تعویض

• صدای زوزه (Whining Noise): اگر واشر ساییده یا شکسته شود، دنده‌ها از تراز خارج شده (Misalignment) و درگیری آن‌ها صدای زوزه تولید می‌کند، به‌ویژه در دنده‌هایی که مجموعه سیاره‌ای جلو درگیر است.
• براده در کارتل: خرد شدن این واشر پلیمری باعث تولید قطعات ریز پلاستیکی/فیبری می‌شود که ممکن است توری اویل پمپ را مسدود کند. همچنین سایش فلزات پس از نابودی واشر، براده فلزی تولید می‌کند.
• لقی بیش از حد شفت: خرابی این واشر باعث افزایش خلاصی طولی (End Play) شده که می‌تواند منجر به ضربه زدن هنگام تغییر بار موتور شود.

۵) نکات نصب و تعمیر (پروتکل استاندارد)

• جهت نصب: این واشرها معمولاً دارای زبانه‌ها یا خار‌های کوچکی (Tabs) هستند که باید در سوراخ‌های تعبیه شده روی کریر یا هاب قفل شوند تا واشر نچرخد (Anti-Rotation). نصب اشتباه باعث چرخش واشر در جای خود و ذوب شدن آن می‌شود.
• روانکاری اولیه: قبل از نصب، واشر را با روغن گیربکس یا ژل مونتاژ چرب کنید تا در لحظات اولیه شروع به کار خشک کار نکند.
• بازرسی سطح نشیمنگاه: سطحی که واشر روی آن می‌نشیند (روی دنده خورشیدی یا کریر) باید کاملاً صیقلی و بدون خط و خش باشد. اگر سطح زیرین زبر باشد، واشر نو در عرض چند ساعت ساییده می‌شود.

۶) قطعات وابسته

• Front Planetary Gear (مجموعه دنده سیاره‌ای جلو): قطعه‌ای که این واشر درون یا کنار آن نصب می‌شود.
• Sun Gear (دنده خورشیدی): دنده‌ای که مستقیماً با این واشر در تماس است.
• Thrust Needle Bearings: گاهی در کنار این واشرهای پلیمری، از بلبرینگ‌های کف‌گرد سوزنی نیز در سایر نقاط شفت استفاده می‌شود که باید همزمان چک شوند.

۷) مقایسه نمونه اصلی با متفرقه

• Genuine Toyota: ساخته شده از پلیمرهای ترموست (Thermoset) بسیار مقاوم که تا دماهای بالای روغن گیربکس پایداری ابعادی خود را حفظ می‌کنند و ترد و شکننده نمی‌شوند.
• نمونه‌های متفرقه: اغلب از پلاستیک‌های معمولی ساخته می‌شوند که در دمای بالا نرم شده و دفرمه می‌شوند یا به سرعت ترک خورده و تکه‌تکه می‌شوند که منجر به انسداد مجاری روغن می‌گردد.
