تحلیل فنی رینگ آببندی شفت ورودی گیربکس تویوتا (کد 35712-52020)
۱) معرفی فنی و مشخصات قطعه
- کد فنی: 35712-52020
- نام تخصصی: Ring, Input Shaft Oil Seal (رینگ آببندی شفت ورودی).
- نام بازاری: رینگ تفلون شفت، رینگهای دور شفت، رینگ کمپرسی گیربکس.
- خانواده گیربکس: سری U340E و U341E.

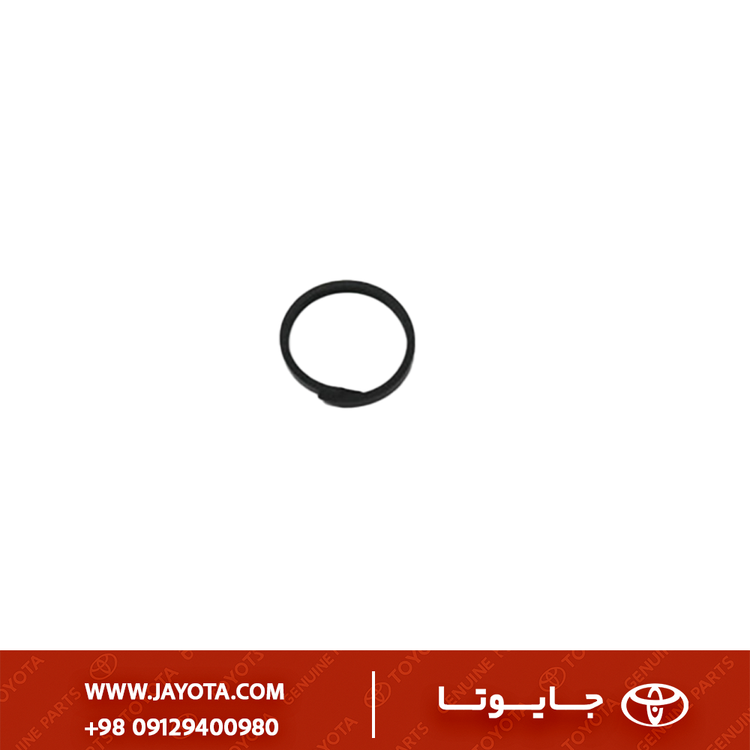

- ماهیت قطعه: برخلاف “کاسه نمد” معمولی که لاستیکی است، این قطعه یک رینگ پلیمری (معمولاً تفلون PTFE یا کامپوزیت کربن) است که شباهت زیادی به رینگ پیستون موتور دارد.

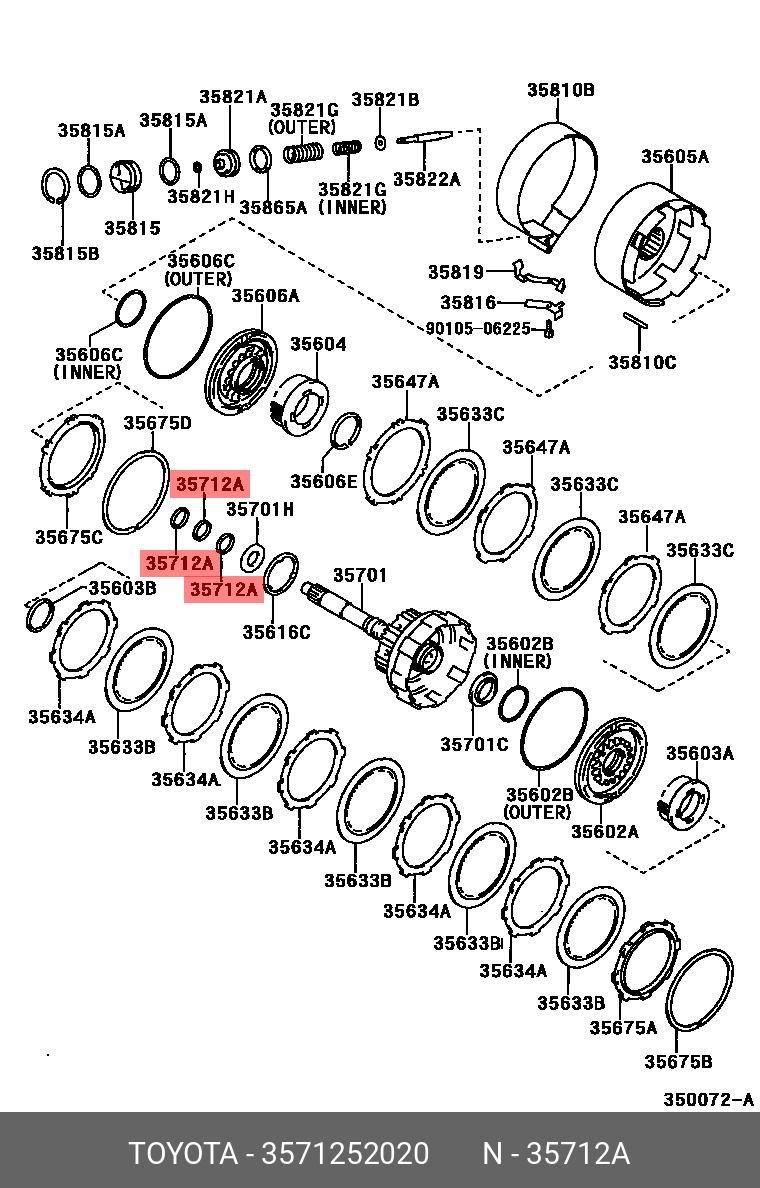

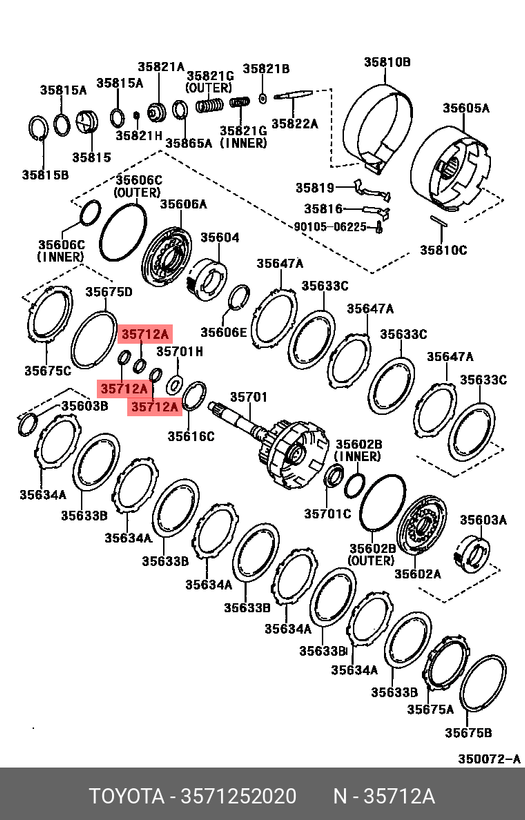

- محل قرارگیری: این رینگها (معمولاً ۲ عدد) درون شیارهای روی شفت ورودی (Input Shaft/Turbine Shaft) قرار میگیرند و وظیفه دارند فشار روغن هیدرولیک را در حین چرخش شفت، ایزوله کنند.
۲) جدول فیتمنت و سازگاری (Fitment Mapping)
این رینگها قطعاتی بسیار دقیق هستند و ابعاد آنها (قطر و ضخامت) مختص شفتهای خانواده U340/U341 است:
| مدل خودرو |
کد شاسی |
موتور |
گیربکس |
| Toyota Yaris (Sedan/Hatch) |
NCP90, NCP91 |
1NZ-FE / 2NZ-FE |
U340E / U341E |
| Toyota Corolla |
NZE120, NZE121 |
1NZ-FE / 3ZZ-FE |
U341E |
| Toyota Vios |
NCP42, NCP93 |
1NZ-FE |
U340E |
| Toyota Echo / Platz |
NCP10, NCP12 |
1NZ-FE |
U340E |
| Toyota Probox |
NCP5# |
1NZ-FE |
U340E |
۳) تشریح کاربری و عملکرد
- آببندی دینامیک (Dynamic Sealing): شفت ورودی با دور موتور میچرخد، اما پوستهای که شفت داخل آن است (Stator Support) ثابت است. این رینگها باید فاصله میکرونی بین این دو قطعه را پر کنند تا روغن فرار نکند.
- تفکیک مدارات روغن: این رینگها مسیرهای روغن مختلف را از هم جدا میکنند. مثلاً یک رینگ مانع از نشت روغن مدار “کلاچ جلو” (Forward Clutch) به کارتل یا سایر مدارها میشود.
- تحمل فشار بالا: این رینگها باید فشار هیدرولیک (Line Pressure) که گاهی بسیار بالاست را تحمل کنند بدون اینکه تغییر شکل دهند.
۴) علائم خرابی و دلایل تعویض
- تاخیر در حرکت (Delayed Engagement): اگر رینگها خورده شده باشند یا خاصیت فنری خود را از دست بدهند، روغن نشت میکند (“فرار روغن”). در نتیجه وقتی دنده را در D میگذارید، چند ثانیه طول میکشد تا فشار پشت کلاچ جمع شود و خودرو حرکت کند.
- لغزش یا گاز هرز (Slipping): نشت روغن از کنار این رینگها باعث افت فشار روی پیستون کلاچ شده و صفحات کلاچ روی هم میلغزند و میسوزند.
- مشکل “بیماری صبحگاهی” (Morning Sickness): وقتی روغن سرد و غلیظ است خودرو حرکت نمیکند یا به سختی دنده عوض میکند، اما با گرم شدن بهتر میشود (یا برعکس). این نشانه بارز خرابی رینگهای تفلونی است.
۵) نکات نصب و تعمیر (پروتکل استاندارد)
- حساسیت بالا در نصب (Resizing): رینگهای تفلونی خاصیت کشسانی محدودی دارند. هنگام نصب روی شفت، کمی کش میآیند (باز میشوند).
- نکته حیاتی: بلافاصله پس از جا انداختن رینگ در شیار، باید با استفاده از ابزار مخصوص (Sizer) یا یک طلق پلاستیکی و بست شلنگ، رینگ را جمع کرد (Compress) تا به سایز اصلی برگردد. اگر رینگ باز بماند، هنگام جا زدن شفت درون پوسته، لبه رینگ گیر کرده و قیچی میشود.
- نوع قفل (Joint Type): این رینگها معمولاً دارای برش خاصی در محل اتصال هستند (Scarf Cut یا Interlocking). هنگام نصب دقت کنید که لبههای برش دقیقاً روی هم بنشینند و برعکس نصب نشوند.
- روانکاری: قبل از نصب شفت، حتماً روی رینگها مقدار زیادی وازلین صنعتی یا ژل مونتاژ بزنید. نصب خشک باعث پاره شدن تفلون میشود.
۶) قطعات وابسته
- Input Shaft (شفت ورودی): شیارهای روی شفت نباید هیچگونه لبه تیز یا پلیسهای داشته باشند.
- Stator Support Bushing: بوشی که شفت داخل آن میچرخد. اگر این بوش گشاد باشد، شفت لنگ میزند و رینگهای نو را سریعاً خراب میکند.
- Overhaul Kit: معمولاً این رینگها داخل کیت کامل اورهال موجود هستند اما خرید تکی آنها (با این پارت نامبر) برای تعمیرات موردی رایج است.
۷) مقایسه نمونه اصلی با متفرقه
- Genuine Toyota: ساخته شده از مواد پلیمری با تکنولوژی بالا (High-Grade PTFE) که مقاومت حرارتی فوقالعادهای دارد و “حافظه شکلی” (Memory) خوبی دارد (یعنی بعد از باز شدن، میل به بازگشت به حالت گرد اولیه دارد).
- Chinese/Fake: اغلب از پلاستیک خشک یا تفلون بیکیفیت ساخته میشوند. این رینگها یا موقع نصب میشکنند، یا در اثر حرارت روغن تغییر شکل داده (دفرمه میشوند) و باعث افت فشار ناگهانی گیربکس میشوند.
