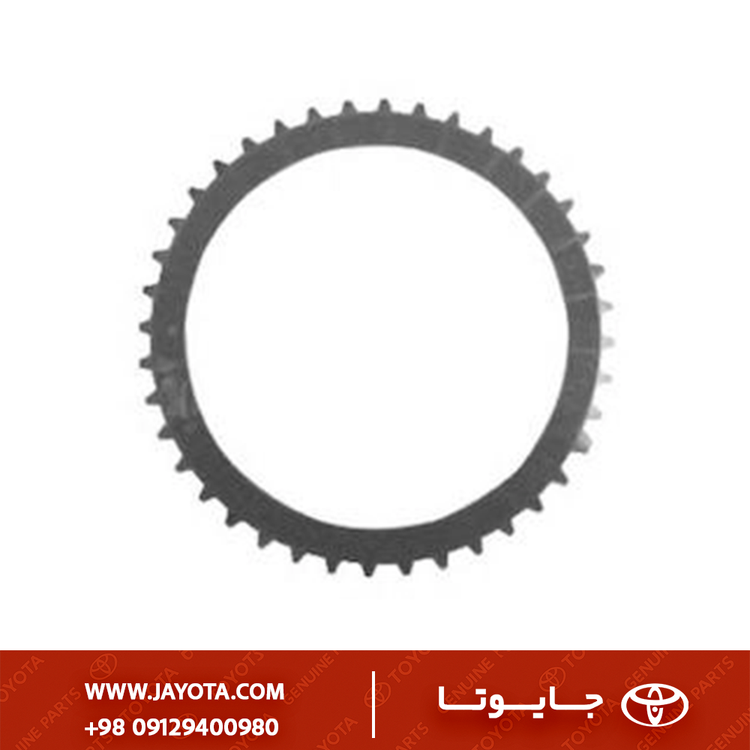

35679-52040 - فلانچ ترمز دنده یک و عقب گیربکس تویوتا یاریس | تویوتا کرولا - اصلی جنیون پارت ژاپن

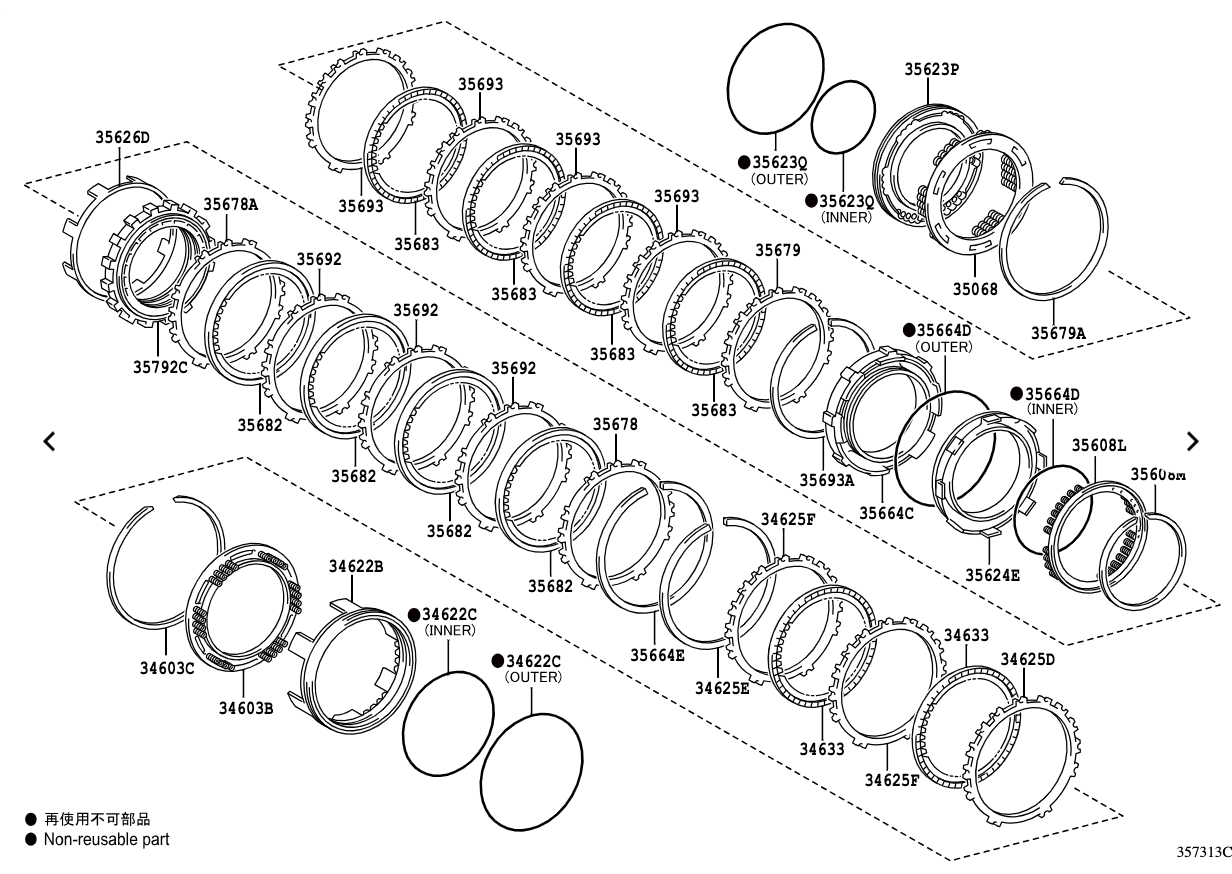

تحلیل فنی فلانج ترمز دنده یک و عقب گیربکس تویوتا (کد 35679-52040)

۱) معرفی فنی و مشخصات قطعه

• کد فنی: 35679-52040
• نام تخصصی: Flange, 1st & Reverse Brake (فلانج ترمز دنده یک و دنده عقب).
• خانواده گیربکس: سری U340E و U341E (گیربکس‌های ۴ سرعته اتوماتیک تویوتا).
• ماهیت قطعه: این قطعه سومین عضو از خانواده فلانج‌های تنظیمی (Selective Parts) برای پک ترمز دنده یک و عقب است.
• تفاوت کلیدی: این کد دارای ضخامت متفاوت نسبت به کدهای 52020 و 52030 است. این تنوع سایز به تعمیرکار اجازه می‌دهد تا پس از جایگذاری صفحات اصطکاکی و فلزی جدید، فضای خلاصی (Clearance) باقی‌مانده را با دقتی در حد دهم میلی‌متر تنظیم کند.
• نقش عملکردی: این قطعه آخرین دیسک فولادی ضخیم است که در انتهای پوسته قرار می‌گیرد و نقش “سندان” را برای کوبش پیستون ترمز بازی می‌کند.

۲) جدول فیتمنت و سازگاری (Fitment Mapping)

این قطعه دقیقاً برای همان پلتفرم‌هایی طراحی شده که کدهای هم‌خانواده‌اش (52020/52030) استفاده می‌شوند. کاربرد آن صرفاً وابسته به نتیجه اندازه‌گیری در حین تعمیر است:

۳) تشریح کاربری و عملکرد

• کنترل کیفیت درگیری (Shift Quality Control): تنظیم دقیق خلاصی در پک دنده عقب بسیار حیاتی است.
• اگر خلاصی کم باشد (فلانج خیلی ضخیم): درگیری دنده عقب با ضربه شدید و صدای “تق” همراه خواهد بود و در حالت خلاص (N) نیز ممکن است کمی درگیری وجود داشته باشد (Drag).
• اگر خلاصی زیاد باشد (فلانج خیلی نازک): زمان درگیری دنده عقب (Time Lag) افزایش می‌یابد (بیش از 1.2 ثانیه) و صفحه‌ها دچار لغزش و سوختگی می‌شوند.
• کد 52040 زمانی استفاده می‌شود که اندازه‌گیری‌ها نشان دهند ضخامت مورد نیاز برای رسیدن به استاندارد کارخانه، دقیقاً منطبق با این پارت نامبر است.

۴) علائم خرابی و دلایل تعویض

• سایش نامتقارن (Uneven Wear): اگر پیستون ترمز کج عمل کرده باشد یا صفحات تاب داشته باشند، سطح این فلانج به صورت پله‌ای یا مورب ساییده می‌شود که دیگر قابل استفاده نیست.
• اثر حرارتی (Heat Checks): نقاط آبی یا سیاه رنگ روی سطح فلانج نشان‌دهنده گرمای بیش از حد است که ساختار متالورژی فولاد را تغییر داده و آن را شکننده می‌کند.
• خستگی لبه خار (Snap Ring Groove Fatigue): لبه‌هایی که با خار نگهدارنده در تماس هستند ممکن است در اثر ضربات دنده عقب لب‌پر شده یا تغییر شکل دهند.

۵) نکات نصب و تعمیر (پروتکل استاندارد)

• فرمول محاسبه:

Clearance=(FlangePosition−PistonFace)−TotalPackThicknessClearance = (Flange Position - Piston Face) - Total Pack ThicknessClearance=(FlangePosition−PistonFace)−TotalPackThickness

اگر عدد بدست آمده در رنج مجاز نباشد، باید ضخامت فلانج را تغییر دهید. کد 52040 یکی از گزینه‌های موجود برای رسیدن به عدد صحیح است.

• ممنوعیت سنگ‌زنی: هرگز برای تنظیم خلاصی، فلانج ضخیم‌تر را سنگ نزنید تا نازک شود. این کار سطح سخت (Hardened Surface) قطعه را از بین می‌برد و باعث می‌شود فلانج در مدت کوتاهی توسط صفحات فیبری خورده شود و پلیسه‌های فلزی کل گیربکس را نابود کنند.
• نصب صحیح: سمت صیقلی فلانج باید حتماً به سمت صفحات اصطکاکی (داخل گیربکس) و سمت زبرتر به سمت خار نگهدارنده (بیرون گیربکس) باشد.

۶) قطعات وابسته

• B-3 Brake Pack: مجموعه صفحات فیبری و فلزی ترمز دنده یک و عقب.
• Reaction Sleeve: بوشی که ممکن است در برخی مدل‌ها در مرکز این مجموعه قرار گیرد.
• Rear Cover Gasket: واشر درب عقب گیربکس (چون برای دسترسی به این فلانج باید درب عقب باز شود).

۷) مقایسه نمونه اصلی با متفرقه

• Original (Toyota Genuine): دارای کد حرارتی لیزری روی بدنه است. لبه‌های آن کاملاً پرداخت شده تا باعث بریدن اورینگ‌های حین نصب نشود. تلورانس ضخامت آن زیر 0.01 میلی‌متر است.
