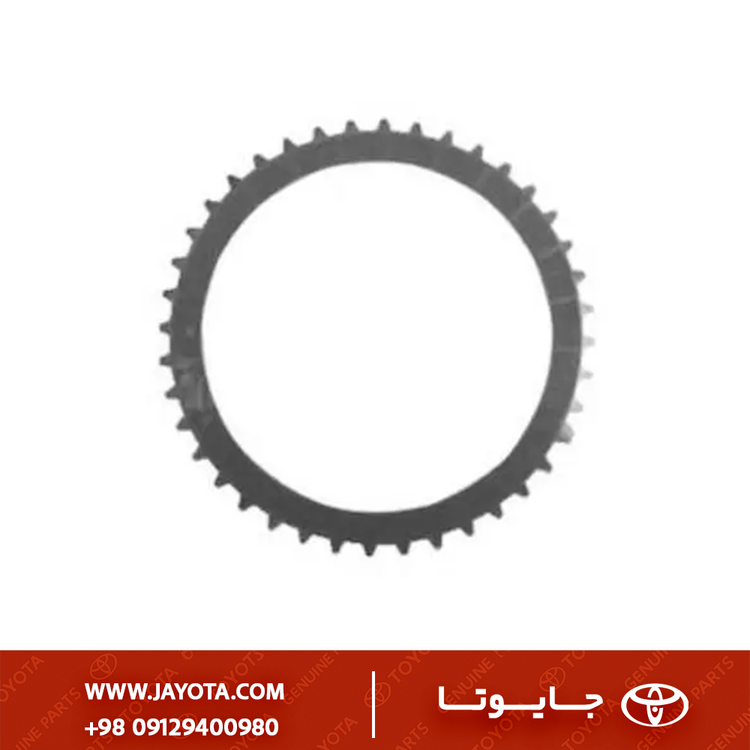

35679-52030 - فلانچ ترمز دنده یک و عقب گیربکس تویوتا یاریس | تویوتا کرولا - اصلی جنیون پارت ژاپن

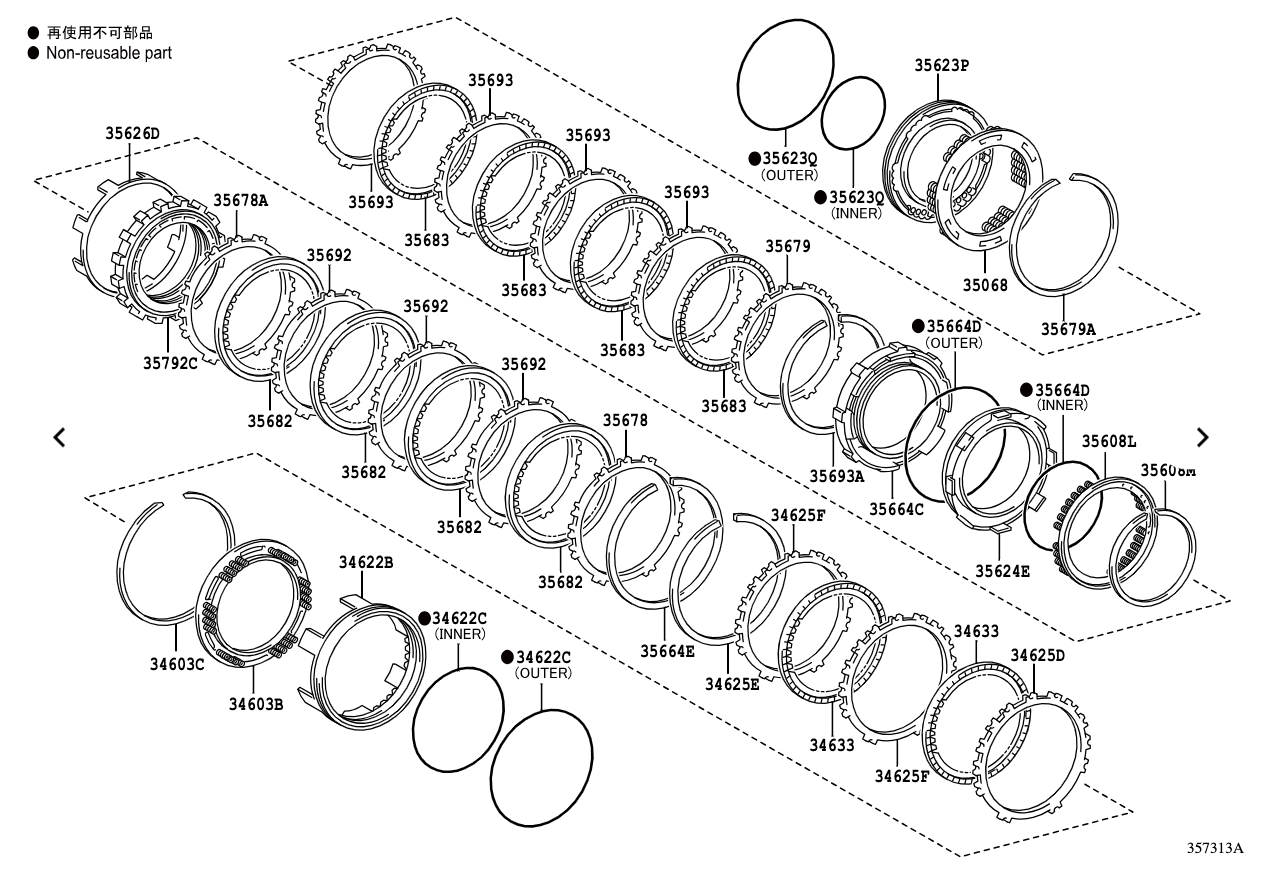

تحلیل فنی فلانج ترمز دنده یک و عقب گیربکس تویوتا (کد 35679-52030)

۱) معرفی فنی و مشخصات قطعه

• کد فنی: 35679-52030
• نام تخصصی: Flange, 1st & Reverse Brake (فلانج ترمز دنده یک و دنده عقب).
• خانواده گیربکس: سری U340E و U341E (گیربکس‌های ۴ سرعته اتوماتیک تویوتا).
• ماهیت قطعه: این قطعه دومین سایز از گروه فلانج‌های تنظیمی (Selective Parts) برای پک ترمز دنده یک و عقب است.
• تفاوت با کد 52020: این قطعه از نظر شکل ظاهری، قطر و جنس کاملاً مشابه کد 52020 است، اما دارای ضخامت متفاوت (معمولاً ضخیم‌تر یا نازک‌تر بر اساس استاندارد کارخانه) می‌باشد. این تفاوت ضخامت برای جبران تلورانس‌های تولید و سایش قطعات طراحی شده است.
• اهمیت استراتژیک: پک ترمز دنده عقب (1st & Reverse) یکی از حساس‌ترین بخش‌های گیربکس U340 است و تنظیم دقیق خلاصی آن مستقیماً بر کیفیت درگیری دنده عقب ® تأثیر می‌گذارد.

۲) جدول فیتمنت و سازگاری (Fitment Mapping)

این قطعه دقیقاً روی همان خودروهایی نصب می‌شود که کد قبلی (52020) را پشتیبانی می‌کردند، زیرا انتخاب بین این دو کد صرفاً بر اساس “اندازه‌گیری حین تعمیر” انجام می‌شود:

۳) تشریح کاربری و عملکرد

• جبران خلاصی (Clearance Compensation): هنگامی که صفحات اصطکاکی (Friction Plates) و صفحات فلزی (Steel Plates) در پوسته گیربکس چیده می‌شوند، مجموع ضخامت آن‌ها ممکن است متغیر باشد.
• اگر تعمیرکار از فلانج استاندارد استفاده کند و خلاصی (Gap) باقی‌مانده بیشتر از حد مجاز باشد، باید از فلانج ضخیم‌تر (مثلاً کد 52030) استفاده کند تا فضای خالی را پر کند.
• تحمل بار محوری: این فلانج به عنوان “دیواره انتهایی” عمل می‌کند. وقتی فشار روغن پشت پیستون می‌آید، تمام صفحات به این فلانج فشرده می‌شوند و فلانج نیرو را به خار (Snap Ring) و سپس به پوسته گیربکس منتقل می‌کند تا دنده عقب درگیر شود.

۴) علائم خرابی و دلایل تعویض

• مشکلات ناشی از انتخاب غلط کد 52030:
• اگر این کد به اشتباه نصب شود (درحالی که نیاز به 52020 بوده): یعنی فضای خلاصی بیش از حد تنگ می‌شود. نتیجه آن درگیری دائمی و اصطکاک (Drag) صفحات در دنده درایو (D) است که باعث داغ شدن گیربکس، سوختن صفحات عقب و سیاه شدن روغن می‌شود.
• اگر نصب نشود (درحالی که لازم بوده): یعنی فضای خلاصی زیاد می‌ماند. نتیجه آن ضربه (Lag-Then-Clunk) در دنده عقب است.
• تاب برداشتن (Warping): حرارت بالای ناشی از نیم‌کلاچ کردن در ترافیک یا بکسل کردن بار سنگین، می‌تواند باعث تاب برداشتن این فلانج فولادی شود.

۵) نکات نصب و تعمیر (پروتکل استاندارد)

• روش تشخیص نیاز به کد 52030:

1. تمام صفحات ترمز B3 (ترمز اول و عقب) را در پوسته نصب کنید.
2. یک فلانج نمونه (مثلاً فلانج قدیمی) را قرار دهید و خار را جا بزنید.
3. با استفاده از ساعت اندیکاتور (Dial Indicator) و اعمال فشار باد ملایم، میزان بازی پک کلاچ را اندازه بگیرید.
4. اگر عدد به دست آمده با بازه استاندارد تویوتا همخوانی نداشت، باید ضخامت فلانج مورد نیاز را محاسبه کرده و کد مربوطه (مثلاً 52030) را از انبار درخواست کنید.

• نکته تجربی: هرگز فلانج‌ها را سنگ نزنید یا با تراشکاری ضخامت آن‌ها را کم نکنید. سطح سختکاری شده (Case Hardened) آن‌ها بسیار نازک است و با تراش از بین می‌رود.

۶) قطعات وابسته

• 35679-52020: کد آلترناتیو (با ضخامت متفاوت).
• Snap Ring (خار نگهدارنده): همیشه خار را چک کنید؛ خاری که خاصیت فنری خود را از دست داده باشد نمی‌تواند جلوی نیروی عظیم دنده عقب مقاومت کند.
• B-3 Brake Discs: دیسک‌های فیبری مربوط به ترمز اول و عقب.

۷) مقایسه نمونه اصلی با متفرقه

• Genuine Toyota: دارای “تختی سطح” (Flatness) بسیار دقیقی است. این موضوع باعث می‌شود فشار پیستون به صورت یکنواخت روی تمام سطح لنت ترمز پخش شود و از سوختن موضعی (Hot Spots) جلوگیری کند.
• Aftermarket: فلانج‌های غیر اصلی ممکن است دارای تلورانس ضخامت در دو طرف قطعه باشند (یک طرف ضخیم‌تر از طرف دیگر). این ایراد باعث کج فشرده شدن صفحات، لرزش در دنده عقب و خرابی زودرس بوش‌ها می‌شود.
