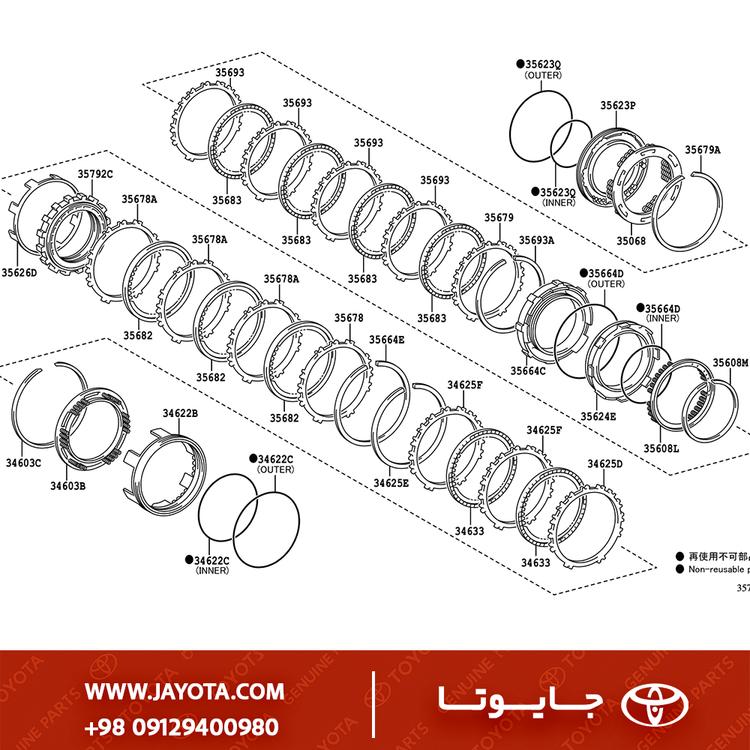

تحلیل فنی فلانج ترمز دنده دو گیربکس تویوتا (کد 35678-52040)
۱) معرفی فنی و مشخصات قطعه
- کد فنی: 35678-52040
- نام تخصصی: Flange, 2nd Brake (فلانج ترمز دوم / سکند بریک).
- خانواده گیربکس: سری U340E و U341E (گیربکسهای ۴ سرعته اتوماتیک تویوتا).
- ماهیت قطعه: این قطعه سومین عضو از خانواده “Selective Parts” (قطعات انتخابی) برای ترمز دوم است که در اینجا تحلیل میشود.
- تفاوت با کدهای 52020 و 52030: این قطعه دارای ضخامت متفاوت نسبت به دو کد قبلی است. در پروسه مونتاژ گیربکس، اگر پس از چیدن صفحات، خلاصی (Clearance) هنوز در حد استاندارد نباشد، تعمیرکار باید به سراغ کدهای دیگر مثل 52040 برود تا فضای خالی را دقیقاً پر کند.
- جنس: فولاد با عملیات حرارتی ویژه برای تحمل فشار نقطه ای خار نگهدارنده.
۲) جدول فیتمنت و سازگاری (Fitment Mapping)
این قطعه روی طیف وسیعی از خودروهای تویوتا که مجهز به گیربکسهای سری U هستند، قابل نصب است (مشروط به نیاز ابعادی):
| مدل خودرو |
کد شاسی |
موتور |
گیربکس |
| Toyota Corolla |
NZE120, NZE121, ZZE122 |
1NZ-FE / 3ZZ-FE |
U341E |
| Toyota Yaris (Sedan/Hatch) |
NCP90, NCP91, NCP93 |
1NZ-FE / 2NZ-FE |
U340E / U341E |
| Toyota Vios |
NCP42, NCP93 |
1NZ-FE |
U340E |
| Toyota Corolla Fielder |
NZE121 |
1NZ-FE |
U341E |
| Toyota Scion xA / xB |
NCP31, NCP61 |
1NZ-FE |
U340E |
۳) تشریح کاربری و عملکرد
- مدیریت خلاصی (Pack Clearance Management): عملکرد اصلی هر سه کد (52020, 52030, 52040) یکسان است: ایجاد تکیهگاه نهایی برای پک ترمز دوم.
- چرا ضخامتهای مختلف؟
- قطعات داخل گیربکس (پوسته، پیستون و خود صفحات) دارای تلورانس تولید هستند.
- در طول زمان و تعمیرات، ممکن است سطح نشستن صفحات روی پوسته کمی سایش پیدا کند.
- کد 52040 معمولاً ضخامت مشخصی را ارائه میدهد (مثلاً ضخیمتر یا نازکتر از استاندارد اولیه) تا تعمیرکار بتواند این تغییرات میکرونی را جبران کند و از عملکرد صحیح هیدرولیک اطمینان حاصل کند.
۴) علائم خرابی و دلایل تعویض
- عدم تنظیم دقیق (Misadjustment): اگر تعمیرکار به جای استفاده از کد صحیح (مثلاً 52040)، از کدی با ضخامت نامناسب استفاده کند:
- تقه زدن (Harsh Shift): فضای کم برای بازی کردن صفحات باعث درگیری ناگهانی میشود.
- گاز هرز (Flare): فضای زیاد باعث میشود زمان پر شدن پیستون طولانی شده و دور موتور بالا برود.
- خستگی فلز: ترکهای ریز در لبههای فلانج که محل نشستن خار (Snap Ring) هستند.
- تابدیدگی حرارتی: اگر گیربکس قبلاً داغ کرده باشد (Overheat)، این فلانج ممکن است تاب برداشته و دیگر سطح صافی برای فشردن صفحات نداشته باشد.
۵) نکات نصب و تعمیر (پروتکل استاندارد)
- قانون طلایی تعمیرات گیربکس اتوماتیک: “هرگز حدس نزنید، اندازه بگیرید.”
- روش انتخاب کد 52040:
- صفحات را بچینید.
- فلانج تست یا فلانج قبلی را قرار دهید.
- فاصله بین فلانج و لبه شیار خار را با فیلر اندازه بگیرید.
- عدد به دست آمده را با جدول راهنمای تویوتا (Repair Manual) مقایسه کنید. اگر جدول نشان داد که برای رسیدن به خلاصی استاندارد (مثلاً 0.6 تا 0.9 میلیمتر) نیاز به فلانج با ضخامت “X” دارید، و آن ضخامت مربوط به کد 52040 است، تنها آن زمان باید این قطعه را نصب کنید.
- هشدار: استفاده تصادفی از این کد به جای کدهای دیگر، صرفاً چون “همشکل” هستند، اشتباه محض است.
۶) قطعات وابسته
- B-2 Piston (پیستون ترمز دوم): سلامت اورینگهای این پیستون بسیار مهم است.
- Snap Ring (خار فنری): خاری که پشت این فلانج قرار میگیرد باید حتماً سالم باشد و خاصیت فنری خود را حفظ کرده باشد.
- Friction Discs: دیسکهای فیبری که مستقیماً با سطح صیقلی این فلانج در تماس هستند.
۷) مقایسه نمونه اصلی با متفرقه
- Genuine Toyota: دارای سختی سطحی (Surface Hardness) بالایی است تا در برابر سایش ناشی از چرخش و ضربه صفحات مقاوم باشد. ضخامت آن در تمام نقاط قطعه میکرون به میکرون یکسان است.
- برندهای متفرقه: اغلب از ورقهای فولادی معمولی پرس میشوند که هم سریعتر گود میافتند و هم ممکن است ضخامت نامتقارن داشته باشند (یک طرف ضخیمتر از طرف دیگر)، که باعث کج فشرده شدن صفحات و سوختن گیربکس میشود.
