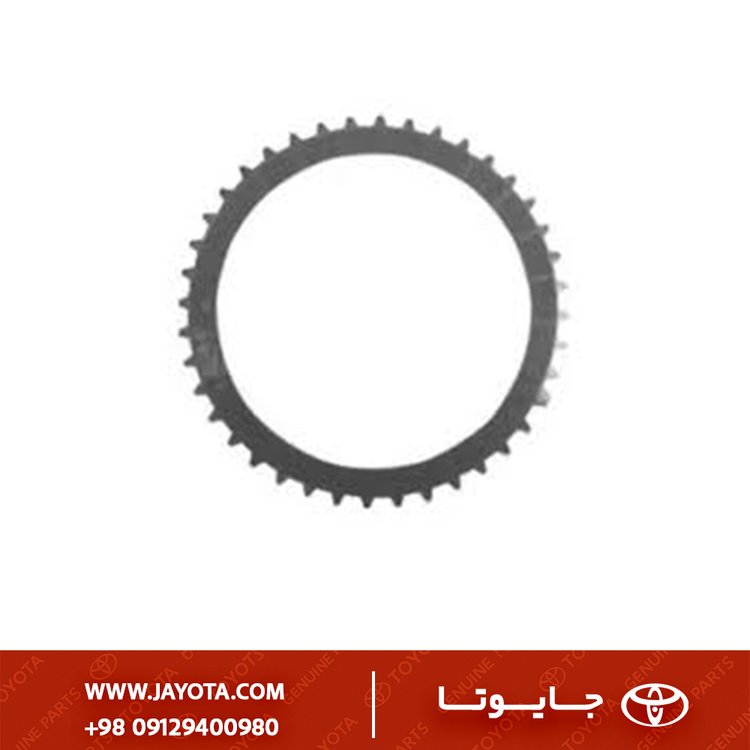

تحلیل فنی فلانج ترمز دنده دو گیربکس تویوتا (کد 35678-52030)
۱) معرفی فنی و مشخصات قطعه
- کد فنی: 35678-52030
- نام تخصصی: Flange, 2nd Brake (فلانج ترمز دوم / سکند بریک).
- خانواده گیربکس: سری U340E و U341E (گیربکسهای ۴ سرعته اتوماتیک تویوتا).
- ماهیت قطعه: این قطعه یک “Selective Part” (قطعه انتخابی/تنظیمی) است. این کد خاص (52030) نشاندهنده ضخامتی متفاوت نسبت به کد 52020 است. کارخانه تویوتا این فلانجها را در چندین سایز (معمولاً با اختلاف ۰.۱ یا ۰.۲ میلیمتر) تولید میکند تا تعمیرکار بتواند استهلاک پوسته یا تغییر ضخامت صفحات جدید را جبران کند.
- جنس: فولاد عملیات حرارتی شده (Heat-treated Steel) برای تحمل فشارهای ناگهانی هیدرولیک.
۲) جدول فیتمنت و سازگاری (Fitment Mapping)
این قطعه دقیقاً در همان موقعیت کد قبلی (52020) نصب میشود اما برای تنظیمات متفاوت ابعادی استفاده میگردد. خودروهای هدف عبارتند از:
| مدل خودرو |
کد شاسی |
موتور |
گیربکس |
| Toyota Corolla |
NZE120, NZE121 |
1NZ-FE / 3ZZ-FE |
U341E |
| Toyota Yaris (Sedan) |
NCP93 |
1NZ-FE |
U340E / U341E |
| Toyota Yaris (Hatch) |
NCP90, NCP91 |
2NZ-FE / 1NZ-FE |
U340E |
| Toyota Vios |
NCP92, NCP93 |
1NZ-FE |
U340E |
| Toyota Porte / Spade |
NNP1# |
1NZ-FE |
U340E |
۳) تشریح کاربری و عملکرد
- مکانیزم عمل: این فلانج آخرین قطعهای است که روی مجموعه صفحات “ترمز دوم” (2nd Brake Pack) قرار میگیرد و با یک خار (Snap Ring) در بدنه گیربکس قفل میشود.
- نقش حیاتی در تنظیم: وظیفه اصلی آن، ایجاد تکیهگاه محکم برای صفحات اصطکاکی است. وقتی گیربکس فرمان دنده ۲ را صادر میکند، فشار روغن پیستون را هل داده و صفحات را به این فلانج میچسباند تا “ترمز” فعال شود و یک عضو چرخان (معمولاً کلاچ یکطرفه یا خورشیدی) ثابت گردد.
- تفاوت با کد 52020: تنها تفاوت فیزیکی، ضخامت (Thickness) قطعه است. استفاده از کد اشتباه (مثلاً استفاده از 52030 به جای 52020 اگر ضخامتها نامناسب باشد) باعث به هم ریختن زمانبندی درگیری دنده میشود.
۴) علائم خرابی و دلایل تعویض
- ضربه (Shock) هنگام تعویض ۱ به ۲: اگر فلانج خیلی ضخیم انتخاب شود، فضای بازی (Clearance) کم شده و ترمز به صورت ناگهانی و با ضربه درگیر میشود.
- لغزش (Flare) هنگام تعویض ۱ به ۲: اگر فلانج خیلی نازک باشد یا ساییده شده باشد، پیستون باید مسیر زیادی طی کند تا صفحات را فشرده کند؛ این تأخیر باعث بالا رفتن دور موتور (گاز هرز) قبل از جا رفتن دنده میشود.
- ساییدگی سطح (Surface Wear): اگر صفحات گرافیت تمام شده باشند، سطح صیقلی این فلانج زبر و خطدار میشود که باید حتماً تعویض گردد.
۵) نکات نصب و تعمیر (تخصصی)
- فرمول تنظیم خلاصی: تعمیرکار باید پس از نصب صفحات نو، فاصله بین “روی فلانج” تا “لبه پایین شیار خار” را اندازه بگیرد.
- اگر فاصله زیاد بود ←\leftarrow← نیاز به فلانج ضخیمتر دارید (بررسی کنید آیا 52030 ضخیمتر است یا خیر).
- اگر فاصله کم بود ←\leftarrow← نیاز به فلانج نازکتر دارید.
- عدم تراشکاری: هرگز این قطعه را برای نازک کردن به تراشکاری ندهید. سطح سختکاری شده آن از بین رفته و به سرعت گود میشود.
- بررسی خار: همیشه از خار نگهدارنده سالم استفاده کنید؛ خار ضعیف میتواند زیر فشار فلانج به بیرون پرتاب شود.

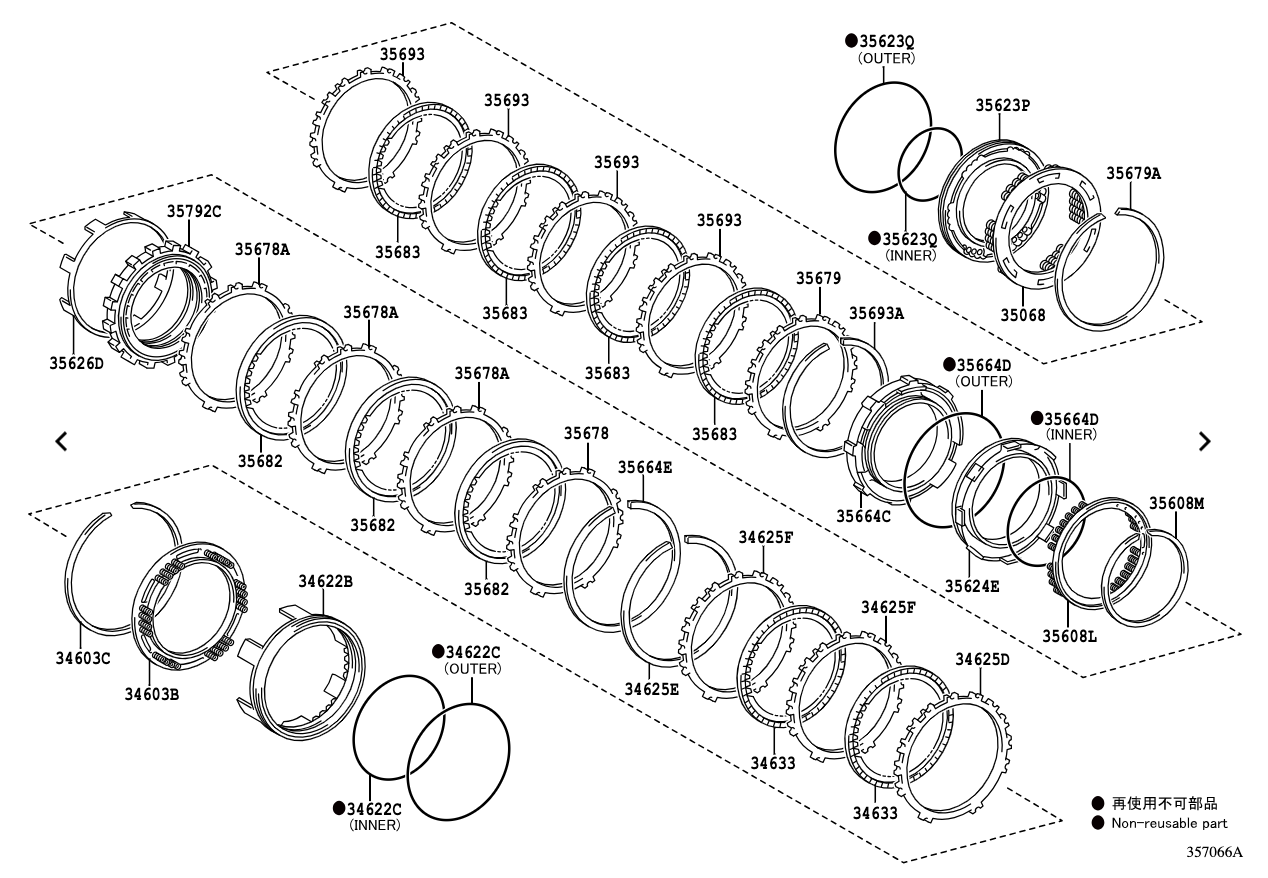

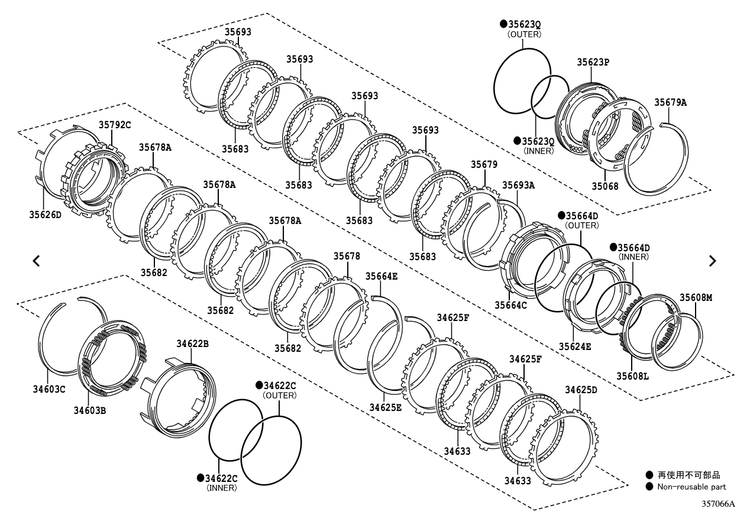

۶) قطعات وابسته
- 2nd Brake Piston: پیستون عملگر که در پایین پوسته قرار دارد.
- Return Spring: فنر برگرداننده پیستون (ضعیف شدن آن باعث درگیری ناقص میشود).
- Friction Plates (B2): صفحات گرافیت ترمز دوم.
- Snap Ring: خار فنری قفلکننده فلانج.
۷) مقایسه نمونه اصلی با متفرقه
- Genuine Toyota: دارای کد حک شده یا علامت رنگی (Paint Mark) مشخص است که ضخامت دقیق را به تعمیرکار نشان میدهد. سطح آن کاملاً تخت (Flat) است.
- برندهای متفرقه: اغلب فاقد دستهبندی دقیق ضخامت هستند (Only One Size Fits All) که باعث میشود تنظیم دقیق گیربکس غیرممکن شود و کیفیت تعویض دنده افت کند.
