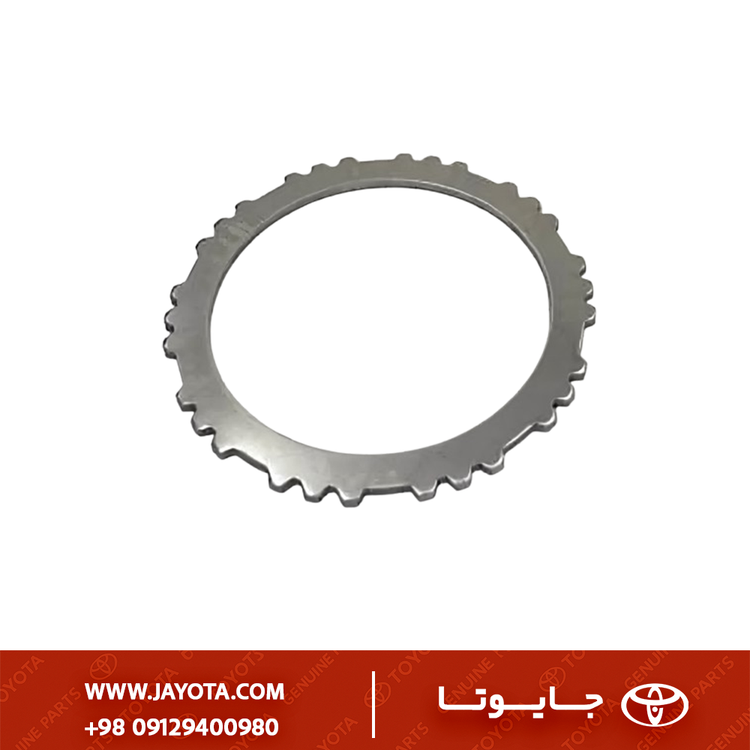

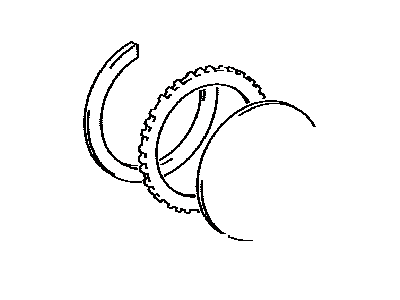

35649‑52030 - فلانچ کلاچ عقب گیربکس تویوتا یاریس | تویوتا کرولا - اصلی جنیون پارت ژاپن

تحلیل فنی قطعه 35649-52030 (فلانچ کلاچ دنده عقب - سایز متغیر)

۱) معرفی فنی و مشخصات قطعه

• کد فنی: 35649-52030
• نام قطعه: Flange, Reverse Clutch (فلانچ کلاچ دنده عقب).
• خانواده گیربکس: سری U340E و U341E (گیربکس‌های اتوماتیک ۴ سرعته تویوتا).
• ماهیت قطعه (نکته بسیار مهم): این قطعه معمولاً یک Selectable Part (قطعه انتخابی/تنظیمی) است. در مونتاژ گیربکس اتوماتیک، تویوتا فلانچ‌ها را با ضخامت‌های مختلف تولید می‌کند (مانند کدهای 52020، 52030 و …) تا مکانیک بتواند خلاصی (Clearance) دقیق پک کلاچ را تنظیم کند.
• جنس: آلیاژ فولادی با عملیات حرارتی سطحی برای مقاومت در برابر سایش و تغییر شکل.

۲) جدول فیتمنت و سازگاری (Fitment Mapping)

این قطعه دقیقاً مشابه کد قبلی (52020) روی پلتفرم‌های مشترک نصب می‌شود، اما انتخاب آن بستگی به ضخامت مورد نیاز در هنگام تعمیر دارد:

۳) تفاوت با کد 35649-52020

تفاوت اصلی بین کدهای مختلف فلانچ (مثل 52020، 52030، 52040) در ضخامت (Thickness) آن‌هاست.

• زمانی که صفحات گرافیت و آهنی نو نصب می‌شوند، اگر خلاصی پک کلاچ بیش از حد استاندارد باشد، باید از فلانچ ضخیم‌تر استفاده کرد.
• اگر خلاصی کمتر از حد مجاز باشد (پک خیلی سفت باشد)، باید از فلانچ نازک‌تر استفاده کرد.
• وظیفه مکانیک: اندازه‌گیری دقیق فاصله بین فلانچ و خار فنری (Snap Ring) و انتخاب کد صحیح (52020 یا 52030) بر اساس جدول تعمیراتی تویوتا.

۴) علائم خرابی و دلایل تعویض

• ضربه زدن در دنده عقب (Harsh Reverse): اگر فلانچ انتخاب شده ضخامت نامناسبی داشته باشد (یا بر اثر حرارت تاب برداشته باشد)، درگیری دنده R با یک ضربه شدید (لگد) همراه خواهد بود.
• سوختن صفحات کلاچ: اگر فلانچ تاب داشته باشد، فشار پیستون به صورت یکنواخت روی صفحات پخش نمی‌شود. این امر باعث می‌شود بخشی از صفحه گرافیت بسوزد و بخشی دیگر درگیر نشود.
• تغییر رنگ (Heat Check): مشاهده نقاط آبی یا بنفش روی سطح فلانچ نشان‌دهنده داغ شدن بیش از حد است که باعث “بازگشت عملیات حرارتی” (Annealing) و نرم شدن فلز می‌شود.

۵) نکات نصب حیاتی (Technical Tips)

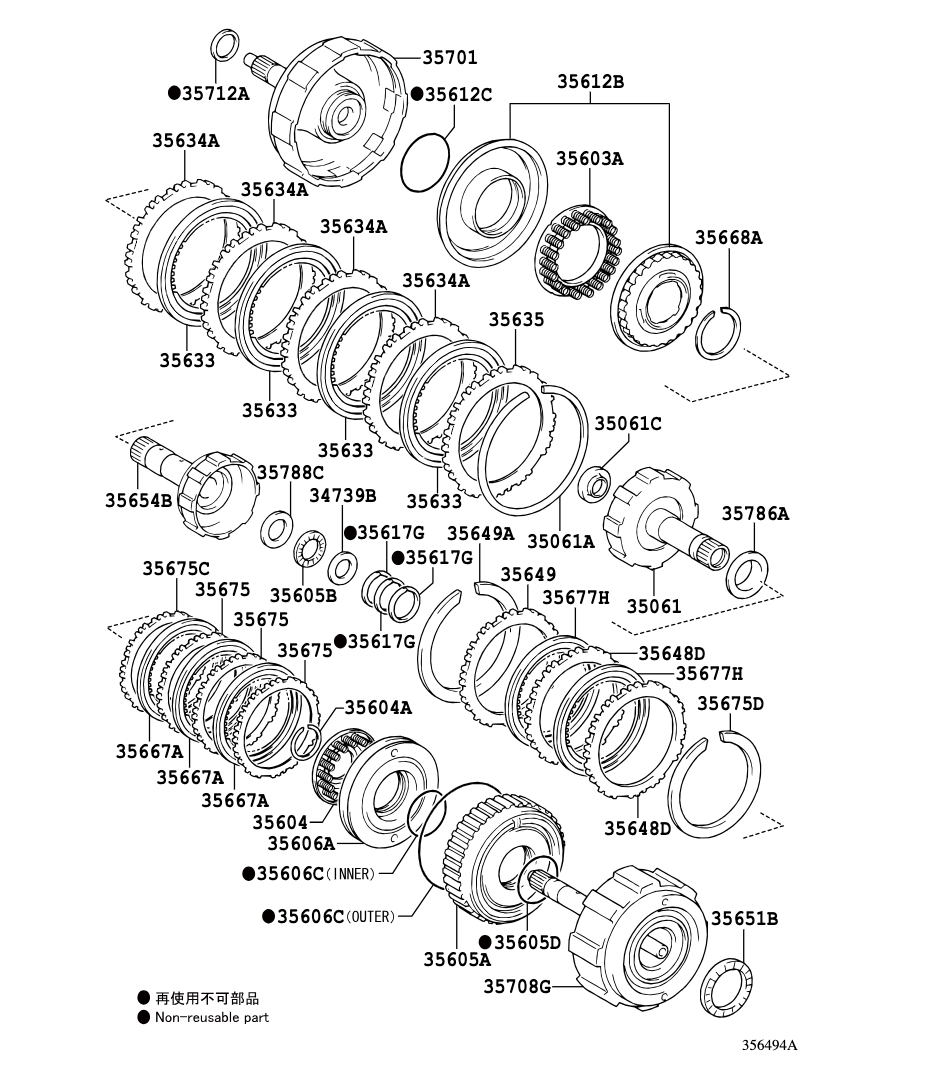

1. قانون “آخرین قطعه”: این فلانچ آخرین قطعه‌ای است که قبل از خار فنری (Snap Ring) در پوسته گیربکس (یا درام مربوطه) قرار می‌گیرد.
2. جهت نصب: لبه‌های تیز فلانچ نباید به سمت صفحات گرافیت باشد تا باعث بریدگی آن‌ها نشود. معمولاً سمت صیقلی و ماشین‌کاری شده باید به سمت صفحات باشد.
3. تست فشار باد (Air Check): پس از نصب فلانچ و خار، حتماً مسیر روغن دنده عقب را با فشار باد تست کنید تا از حرکت صحیح پیستون و قفل شدن پک کلاچ مطمئن شوید.
4. اندازه‌گیری نهایی: پس از جا زدن خار، با فیلر (Feeler Gauge) فاصله را چک کنید. استاندارد تقریبی برای اکثر گیربکس‌های U340 حدود 0.6 تا 1.2 میلی‌متر است (حتماً با دفترچه راهنما چک شود).

۶) قطعات وابسته در تعمیر گیربکس

• O-Ring پیستون: در صورت تعویض فلانچ به دلیل سوختگی، حتماً اورینگ‌های پیستون کلاچ عقب نیز تعویض شوند (خشک شدن اورینگ عامل اصلی کاهش فشار و سوختن کلاچ است).
• صفحات اصطکاکی (Friction Plates): تعویض فلانچ معمولاً همراه با تعویض کیت کامل صفحات است.
