تحلیل فنی قطعه 35647-30011 (صفحه آهنی گیربکس تویوتا)

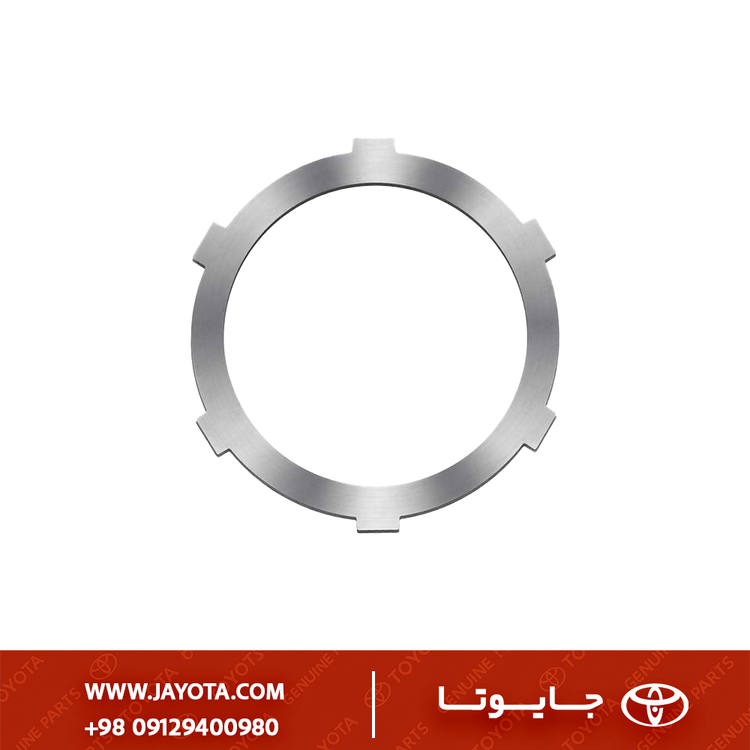

۱) معرفی فنی و مشخصات قطعه

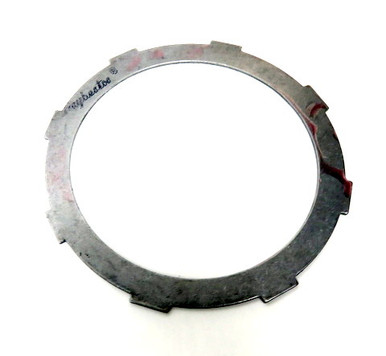

• نام فنی: Plate, Clutch No. 2 (For Direct Clutch).
• نام‌های رایج: صفحه آهنی دایرکت، صفحه استیل گیربکس، پیستون پلیت (در برخی اصطلاحات اشتباه رایج)، صفحه جداکننده (Separator Plate).
• مشخصات ابعادی: این قطعه یک صفحه فلزی (Steel Plate) با ضخامت مشخص است (معمولاً 2.3 میلی‌متر یا 2.0 میلی‌متر بسته به سری ساخت) که در میان صفحات گرافیت قرار می‌گیرد.
• محل قرارگیری: داخل درام کلاچ مستقیم (Direct Clutch Drum) که مسئول درگیری دنده ۳ در گیربکس‌های سری A تویوتا است.

۲) جدول فیتمنت و سازگاری (Fitment Mapping)

این قطعه عمدتاً در گیربکس‌های اتوماتیک سری A140E, A540E, A541E و A340E استفاده شده است. بازه سالی اعلام شده توسط کاربر (94-98) دقیق است اما این قطعه دامنه وسیع‌تری دارد:

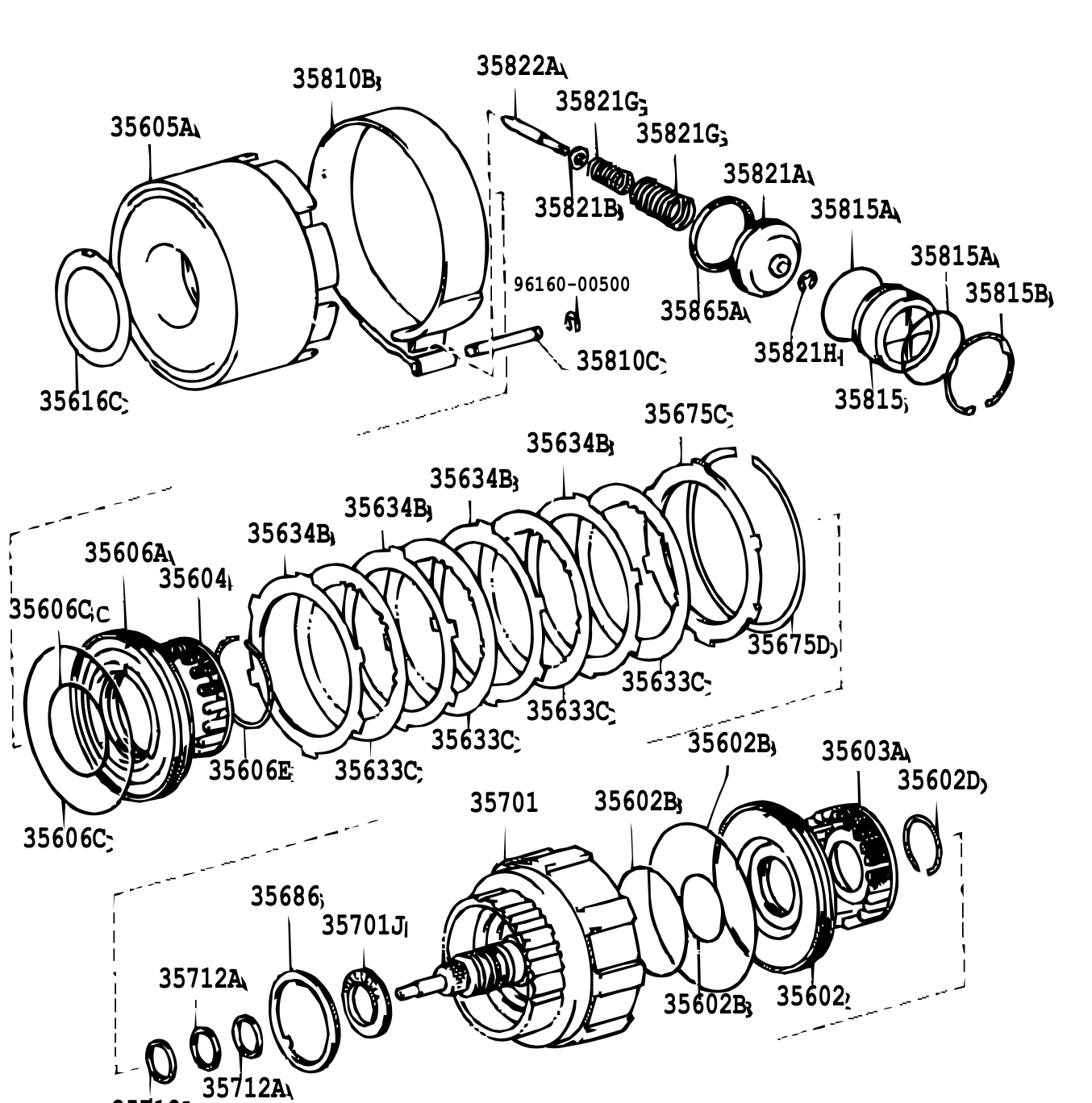

۳) تشریح کاربری و عملکرد

• وظیفه در گیربکس: در پک‌های کلاچ گیربکس اتوماتیک، صفحات به صورت یک‌درمیان (ساندویچی) چیده می‌شوند: یک صفحه گرافیت (Friction) و سپس یک صفحه آهنی (Steel).
• انتقال گشتاور: صفحه آهنی 35647-30011 دارای دندانه‌هایی در محیط بیرونی یا داخلی (بسته به طراحی درام) است که با پوسته درام درگیر می‌شود. وقتی پیستون فشار می‌آورد، این صفحات آهنی به صفحات گرافیت فشرده شده و باعث قفل شدن مجموعه و انتقال نیرو می‌شوند.
• جذب حرارت: یکی از وظایف مهم این صفحه، جذب حرارت تولید شده ناشی از اصطکاک صفحات گرافیت و انتقال آن به روغن گیربکس است.

۴) علائم خرابی و دلایل تعویض

• لکه‌های حرارتی (Hot Spots): شایع‌ترین خرابی. روی سطح صیقلی فلز، لکه‌های آبی یا بنفش رنگ دیده می‌شود که نشان‌دهنده داغ شدن بیش از حد (Overheat) است. این لکه‌ها ضریب اصطکاک را تغییر داده و باعث لرزش می‌شوند.
• تاب برداشتن (Warping): اگر صفحه تاب بردارد (حتی در حد صدم میلی‌متر)، کلاچ به درستی آزاد نمی‌کند و باعث درگیری ناقص (Drag) می‌شود که منجر به سوختن سریع صفحات گرافیت نو خواهد شد.
• گاز هرز خوردن در دنده ۳: از آنجا که این صفحه مربوط به کلاچ دایرکت (Direct) است، خرابی آن (لیز خوردن روی گرافیت) باعث می‌شود ماشین در تعویض ۲ به ۳ گاز هرز بخورد.

۵) نکات نصب و تعمیر

• بررسی صافی سطح: قبل از نصب، مکانیک باید صفحه را روی یک سطح کاملاً تخت (مثل شیشه) قرار دهد تا از عدم تابیدگی اطمینان حاصل کند.
• جهت نصب (لبه تیز و گرد): صفحات آهنی معمولاً در پروسه تولید (پرس‌کاری) دارای یک لبه تیز (Sharp Edge) و یک لبه گرد (Rounded Edge) هستند. در کاتالوگ‌های تعمیراتی تویوتا معمولاً توصیه می‌شود لبه گرد به سمت پیستون یا جهت خاصی باشد تا از تمرکز تنش جلوگیری شود (به دستورالعمل سرویس مانوال A140E مراجعه شود).
• عدم نیاز به خیساندن: برخلاف صفحات گرافیت، صفحات آهنی نیازی به خیساندن در روغن قبل از نصب ندارند، اما چرب کردن آن‌ها برای جلوگیری از زنگ‌زدگی اولیه توصیه می‌شود.

۶) قطعات وابسته

• Friction Plates: صفحات گرافیتی که در تماس مستقیم با این صفحه هستند. اگر گرافیت سوخته باشد، حتماً صفحه آهنی هم آسیب دیده است.
• Direct Clutch Drum: کاسه‌ای که این صفحات درون آن قرار می‌گیرند. شیارهای کاسه نباید در اثر ضربه دندانه‌های این صفحه گود شده باشند.

۷) مقایسه نمونه اصلی با متفرقه

• کیفیت آلیاژ: صفحات اصلی تویوتا (Genuine) از فولاد با عملیات حرارتی خاص ساخته شده‌اند که در برابر تاب برداشتن بسیار مقاوم هستند.
• زبری سطح (Surface Finish): سطح صفحات اصلی دارای زبری مهندسی شده‌ای است (نه خیلی صیقلی مثل آینه، و نه زبر). نمونه‌های متفرقه گاهی بیش از حد صیقلی هستند که باعث لیز خوردن کلاچ (Slippage) می‌شود.
