تحلیل فنی قطعه 35635-52070 (فلانچ کلاچ گیربکس یاریس/کرولا)
۱) معرفی فنی و مشخصات قطعه

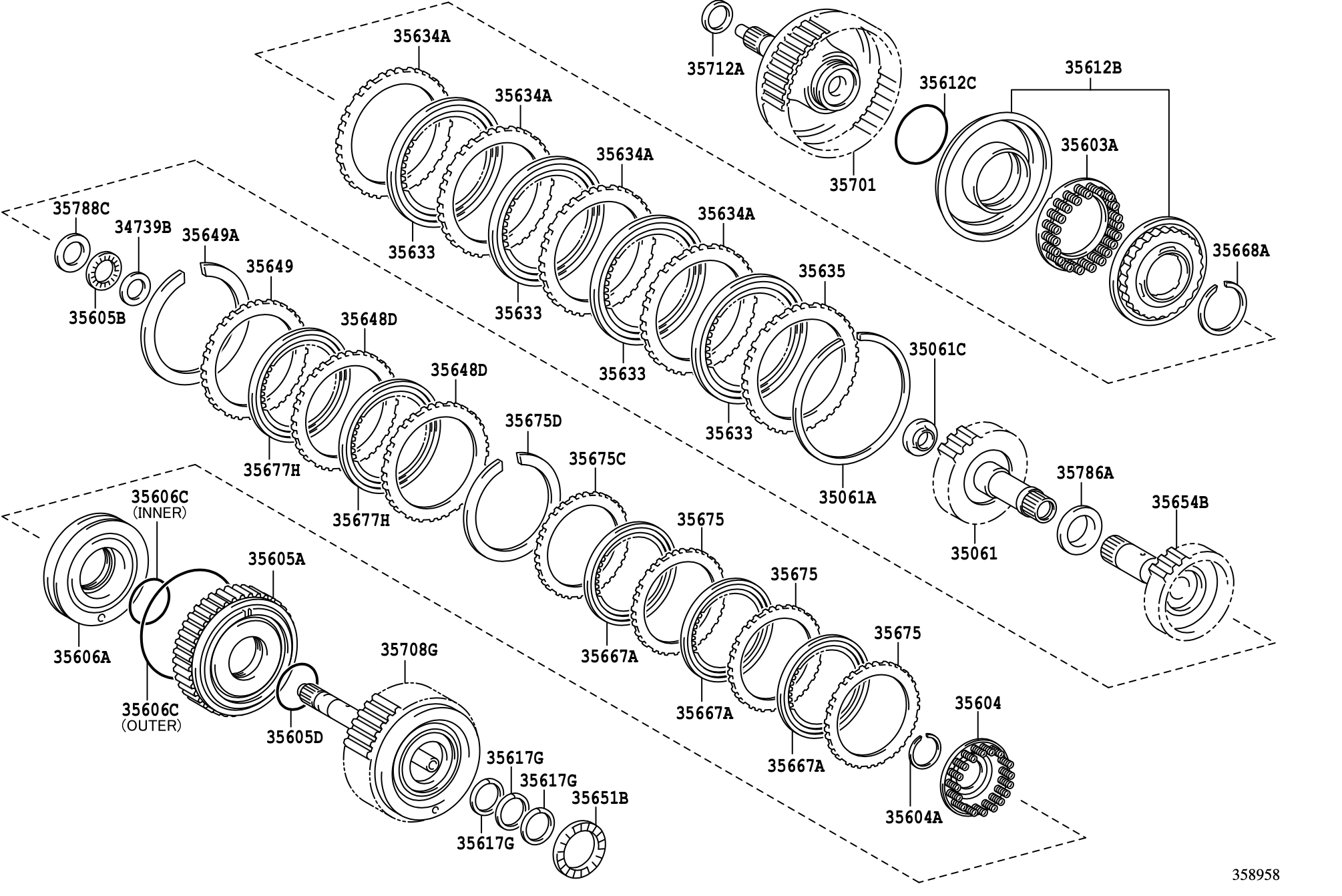

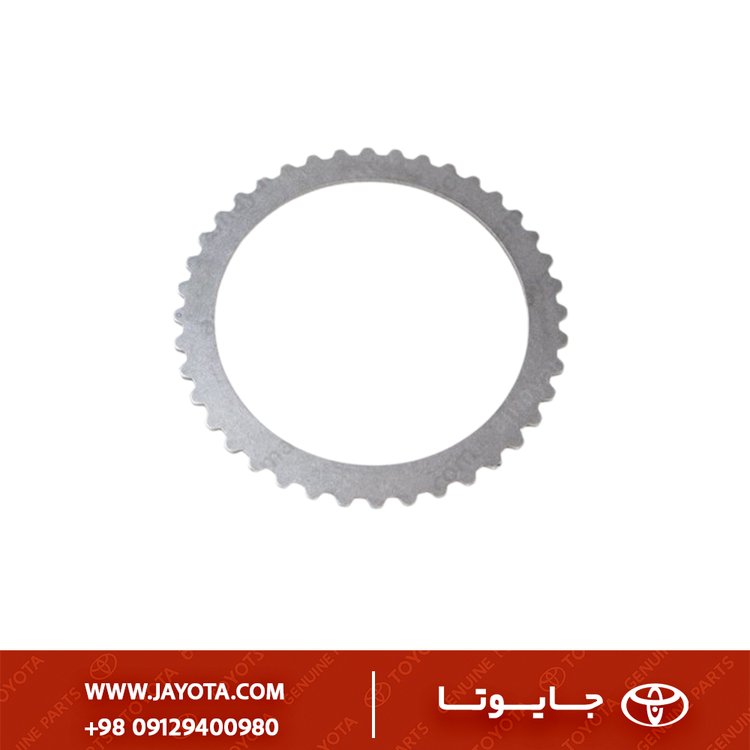

- نام فنی: Flange, Forward Clutch.
- نامهای رایج: فلانچ کلاچ فوروارد، صفحه ضخیم کلاچ جلو، فلانچ تنظیم (Selective Flange)، صفحه پشت خار.
- توضیح: این قطعه سومین عضو از سری فلانچهای تنظیمی (Selective Parts) برای پک کلاچ جلو (Forward Clutch) در گیربکسهای سری U است.
- تفاوت با 52050 و 52060: کد 52070 نشاندهنده ضخامت متفاوت دیگری نسبت به دو کد قبلی است. در تعمیرات اساسی گیربکس، اگر ضخامت پک کلاچ با کدهای قبلی در محدوده استاندارد (Standard Tolerance) قرار نگیرد، مکانیک از این کد استفاده میکند تا فاصله یا لقی بین صفحات را دقیقاً تنظیم کند.
۲) جدول فیتمنت و سازگاری (Fitment Mapping)
این قطعه نیز مختص گیربکسهای اتوماتیک ۴ سرعته تویوتا مدل U340E و U341E است:
| مدل خودرو (Model) |
کد شاسی (Chassis Code) |
بازه سال (میلادی) |
گیربکس |
| Toyota Yaris / Vitz |
NCP90 / NCP91 / NCP93 |
2005 - 2013 |
U340E |
| Toyota Corolla / Axio |
NZE120 / NZE121 / NZE141 |
2000 - 2012 |
U341E |
| Toyota Echo / Platz |
NCP10 / NCP12 |
1999 - 2005 |
U340E |
| Toyota Belta |
NCP96 |
2005 - 2012 |
U340E |
| Toyota Porte |
NNP10 / NNP11 |
2004 - 2012 |
U340E |
۳) تشریح کاربری و عملکرد
- فلسفه قطعات انتخابی (Selective Parts): گیربکسهای اتوماتیک حساسیت بالایی به فاصله بین صفحات کلاچ دارند. اگر این فاصله کم باشد، صفحات داغ میکنند. اگر زیاد باشد، دنده دیر درگیر میشود. کارخانه تویوتا این فلانچ را در ضخامتهای مختلف (مثلاً T=3.0, T=3.2, T=3.4 mm) تولید میکند تا مکانیک بتواند خطاهای میلیمتری حاصل از سایش قطعات دیگر را جبران کند.
- وظیفه مکانیکی: این فلانچ آخرین قطعهای است که روی پک کلاچ سوار میشود و خار فنری (Snap Ring) روی آن قفل میشود. تمام فشار هیدرولیک پیستون کلاچ در نهایت به این صفحه وارد میشود.
۴) علائم خرابی و دلایل تعویض
- استفاده از کد اشتباه: اگر تعمیرکار قبلی بدون اندازهگیری دقیق، این کد را به جای کد نازکتر یا ضخیمتر بسته باشد:
- نشانه: تقه زدن شدید در هنگام شروع حرکت (Take-off) یا سوختن مکرر صفحات کلاچ در ترافیک.
- خوردگی سطح تماس خار: لبههای بالایی این فلانچ که با خار در تماس هستند، ممکن است پله کرده باشند که باعث میشود خار در جای خود بازی کند و ریسک بیرون پریدن خار و منهدم شدن گیربکس بالا برود.
- تاب برداشتن: ناشی از داغ شدن بیش از حد روغن گیربکس.
۵) نکات نصب و تعمیر
- قانون طلایی تعمیرات گیربکس: هرگز نباید بدون اندازهگیری (Measuring)، کد 52070 را جایگزین 52050 یا 52060 کرد. ابتدا باید تمام صفحات نو چیده شوند، فلانچ قدیمی نصب شود، خلاصی با فیلر یا ساعت اندازهگیری شود و سپس تصمیم گرفته شود که آیا نیاز به فلانچ ضخیمتر (مثل 52070) هست یا خیر.
- جهت صحیح: سطح صیقلی فلانچ باید به سمت صفحات گرافیت و سطح تخت و ماشینکاری شده پشت آن به سمت خار باشد.
- تست فشار باد (Air Check): بعد از نصب این فلانچ و خار، حتماً باید با فشار باد عملکرد پیستون تست شود تا از درگیری صحیح و بازگشت کامل پیستون اطمینان حاصل شود.
۶) قطعات وابسته
- Forward Clutch Drum: کاسهای که این فلانچ داخل آن قرار میگیرد.
- Clutch Discs & Plates: صفحات اصطکاکی که زیر این فلانچ هستند.
- Micrometer: ابزار ضروری برای تشخیص ضخامت این قطعه نسبت به کدهای دیگر.
۷) مقایسه نمونه اصلی با متفرقه
- دقت میکرونی: در نمونه اصلی تویوتا، ضخامت در تمام سطح دایرهای قطعه دقیقاً یکسان است (تخت بودن کامل).
- مشکل نمونههای تقلبی: ممکن است در یک سمت ضخامت 3.2mm و در سمت دیگر 3.3mm باشد. این ناهماهنگی باعث کج فشرده شدن صفحات کلاچ و لرزش گیربکس میشود.
