تحلیل فنی قطعه 35635-52060 (فلانچ کلاچ گیربکس یاریس/کرولا)

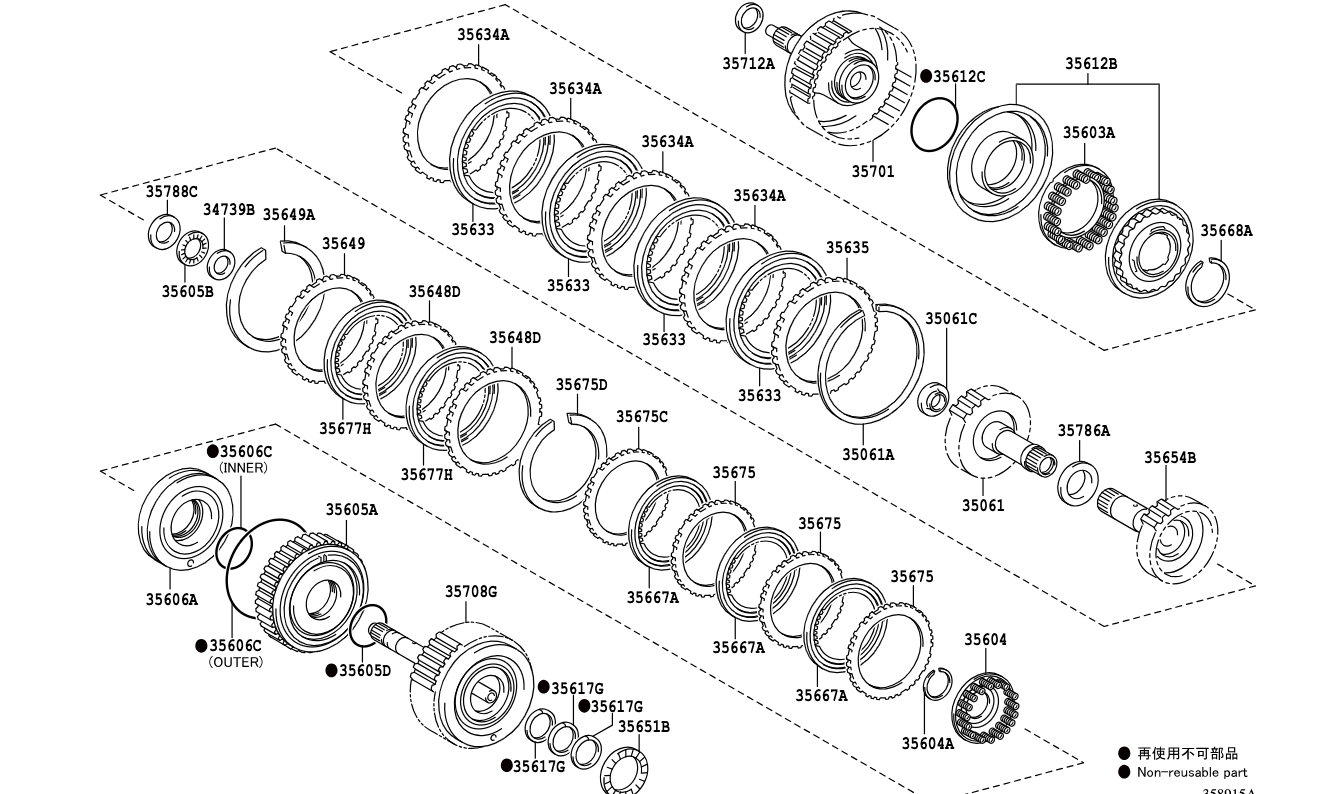

۱) معرفی فنی و مشخصات قطعه
- نام فنی: Flange, Forward Clutch.
- نامهای رایج: فلانچ کلاچ جلو، صفحه ضخیم سر پک، صفحه تنظیم خلاصی کلاچ.
- توضیح: این قطعه دقیقاً همان کاربری قطعه قبلی (52050) را دارد، با این تفاوت کلیدی که معمولاً نشاندهنده ضخامت متفاوت (Different Thickness) است. در مونتاژ گیربکسهای اتوماتیک، برای تنظیم دقیق فاصله بین صفحات (Clearance)، کارخانه سازنده فلانچها را در ضخامتهای مختلف (مثلاً 3.0mm، 3.2mm، 3.4mm و…) تولید میکند.
- تفاوت با 52050: هر دو فلانچ کلاچ فوروارد هستند، اما احتمالاً یکی ضخیمتر یا نازکتر از دیگری است تا مکانیک بتواند لقی استاندارد کلاچ را تنظیم کند.
۲) جدول فیتمنت و سازگاری (Fitment Mapping)
این قطعه روی گیربکسهای خانواده U340E و U341E نصب میشود. کاربرد آن دقیقاً مشابه کد قبلی است اما به عنوان یک قطعه “سایز بندی” (Selective Part) شناخته میشود:
| مدل خودرو (Model) |
کد شاسی (Chassis Code) |
بازه سال (میلادی) |
گیربکس |
| Toyota Yaris / Vitz |
NCP90 / NCP91 / NCP93 |
2005 - 2013 |
U340E |
| Toyota Corolla / Axio |
NZE120 / NZE141 |
2000 - 2012 |
U341E |
| Toyota Auris |
NZE151 / NZE154 |
2006 - 2012 |
U341E |
| Toyota Ractis |
NCP100 |
2005 - 2010 |
U340E |
| Toyota Sienta |
NCP81 |
2003 - 2015 |
U340E |
۳) تشریح کاربری و عملکرد
- تنظیم میکرونی: عملکرد اصلی این فلانچ، ایجاد تکیهگاه نهایی برای پک کلاچ است. اما مهمتر از آن، نقش آن در کالیبراسیون گیربکس است. اگر ضخامت کل صفحات (گرافیت + آهنی) کمتر یا بیشتر از حد استاندارد شود، مکانیک با انتخاب کد فنی 52060 یا 52050، ارتفاع نهایی را اصلاح میکند.
- تحمل بار: این فلانچ مستقیماً زیر خار (Snap Ring) قرار میگیرد و نیروی عظیم هیدرولیک پیستون را مهار میکند.
۴) علائم خرابی و دلایل تعویض
- خلاصی نادرست (Improper Clearance): اگر مکانیک اشتباهاً این کد را جایگزین کد دیگری با ضخامت متفاوت کند:
- اگر خیلی ضخیم باشد: صفحات کلاچ حتی در حالت خلاص درگیر میمانند (Drag)، گیربکس داغ میکند و صفحات میسوزند.
- اگر خیلی نازک باشد: فاصله زیاد میشود، گیربکس هنگام درگیر شدن دنده “تأخیر” دارد و سپس “ضربه” میزند.
- گود افتادگی جای خار: لبههای دندانههای بیرونی که با خار در تماس هستند، به مرور زمان خورده میشوند.
۵) نکات نصب و تعمیر
- اندازهگیری حیاتی: قبل از سفارش این قطعه، مکانیک باید با استفاده از “کولیس” یا “میکرومتر”، ضخامت فلانچ قبلی را اندازه بگیرد. همچنین باید با “ساعت اندیکاتور” (Dial Gauge) خلاصی پک کلاچ را روی درام اندازه بگیرد تا بفهمد به چه ضخامتی (52050 یا 52060) نیاز دارد.
- چک کردن دندانهها: دندانههای بیرونی این فلانچ باید کاملاً سالم باشند تا در شیارهای درام گیربکس لق نزنند. لقی دندانهها باعث ایجاد صدای تقتق هنگام تغییر وضعیت دنده (مثلاً از N به D) میشود.
۶) قطعات وابسته
- Feeler Gauge / Dial Indicator: ابزارهای اندازهگیری که برای انتخاب بین این قطعه و قطعات همخانوادهاش لازم است.
- Forward Clutch Hub & Drum: قطعاتی که این فلانچ با آنها درگیر است.
۷) مقایسه نمونه اصلی با متفرقه
- Genuine Toyota: دارای ضخامت دقیق و کالیبره شده است (تلورانس ساخت بسیار پایین). سختی فلز دقیقاً طوری طراحی شده که خار فنری را خراب نکند و خودش هم خورده نشود.
- Aftermarket: اغلب “تک سایز” هستند و دقت ابعادی ندارند. استفاده از فلانچ غیر اورجینال میتواند تمام زحمات تعمیر گیربکس (Overhaul) را به خاطر تنظیم نبودن خلاصی به هدر دهد.
