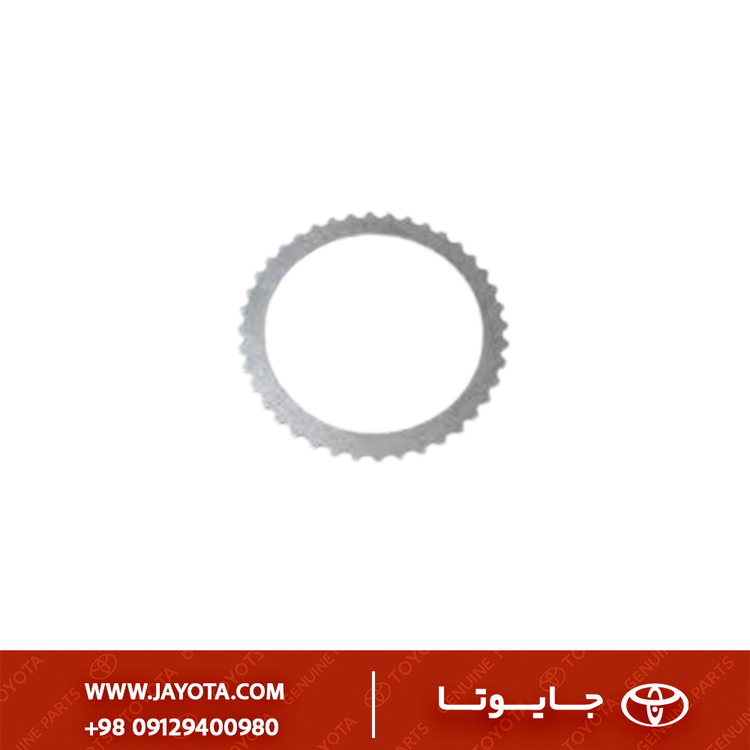

تحلیل فنی قطعه 35635-52050 (فلانچ کلاچ گیربکس یاریس/کرولا)
۱) معرفی فنی و مشخصات قطعه
- نام فنی: Flange, Forward Clutch.
- نامهای رایج: فلانچ کلاچ فوروارد، صفحه ضخیم کلاچ، صفحه ته پرکن گیربکس، بک پلیت (Back Plate) کلاچ جلو.
- توضیح: این قطعه شبیه به صفحه آهنی (Steel Plate) است اما ضخامت بسیار بیشتری دارد. این فلانچ معمولاً به عنوان آخرین قطعه در بالای “پک کلاچ” قرار میگیرد (درست زیر خار نگهدارنده یا Snap Ring). دارای دندانههای بیرونی است که با درام گیربکس درگیر میشود.
- وظیفه اصلی: تحمل نیروی محوری پیستون. وقتی پیستون کلاچ عمل میکند و صفحات را فشرده میسازد، این فلانچ به عنوان تکیهگاه نهایی عمل کرده و جلوی خار فنری متوقف میشود تا صفحات بهم فشرده شوند.
۲) جدول فیتمنت و سازگاری (Fitment Mapping)
این قطعه نیز جزء لاینفک مجموعه کلاچ فوروارد در گیربکسهای سری U340E و U341E است. توضیح کاربر (YA, COA) اشاره به Yaris و Corolla Axio دارد:
| مدل خودرو (Model) |
کد شاسی (Chassis Code) |
بازه سال (میلادی) |
گیربکس |
| Toyota Yaris / Vitz |
NCP90 / NCP91 / NCP93 |
2005 - 2013 |
U340E |
| Toyota Corolla / Axio |
NZE120 / NZE121 / NZE141 |
2000 - 2012 |
U341E |
| Toyota Echo / Platz |
NCP10 / NCP12 |
1999 - 2005 |
U340E |
| Toyota Raum |
NCZ20 |
2003 - 2011 |
U340E |
| Toyota Probox / Succeed |
NCP51 / NCP58 |
2002 - 2014 |
U340E |
۳) تشریح کاربری و عملکرد

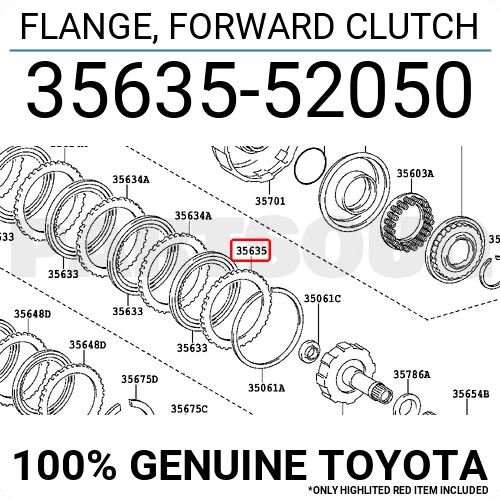

- ساختار پک کلاچ: در داخل درام کلاچ فوروارد، ابتدا تعدادی صفحه گرافیت و صفحه آهنی نازک به صورت یکدرمیان چیده میشوند. در نهایت، قطعه 35635-52050 (فلانچ) روی همه آنها قرار میگیرد و سپس یک خار فنری (Snap Ring) بالای آن نصب میشود تا کل مجموعه قفل شود.
- مدیریت فشار: از آنجا که این قطعه ضخیمتر است، دفرمه نمیشود و فشار یکنواختی را روی کل سطح صفحات زیرین اعمال میکند. اگر این قطعه نازک بود، تحت فشار خم میشد و درگیری صفحات ناقص صورت میگرفت.
۴) علائم خرابی و دلایل تعویض
- لبه کردن محل خار: به دلیل فشار زیاد فنر و ضربات تعویض دنده، ممکن است محل تماس خار نگهدارنده با این فلانچ دچار خوردگی یا گود افتادگی شود. این موضوع باعث افزایش “خلاصی غیرمجاز” پک کلاچ میشود.
- تاب برداشتن (Warping): اگر گیربکس داغ کرده باشد (Overheat)، حتی این صفحه ضخیم نیز ممکن است دچار تاب جزئی شود که باعث درگیری غیریکنواخت و لرزش در شروع حرکت میگردد.
- سوختگی سطح زیرین: سمتی از فلانچ که با صفحه گرافیت در تماس است، ممکن است دچار سوختگی یا خط و خش عمیق شود.
۵) نکات نصب و تعمیر
- جهت نصب (Orientation): بسیار مهم است. معمولاً یک سمت فلانچ لبههای تخت (Flat) و سمت دیگر لبههای گرد (Rounded) دارد. سمت تخت معمولاً باید به سمت خار (Snap Ring) باشد تا خار بتواند محکم روی آن بنشیند (حتماً با دفترچه تعمیرات چک شود).
- تنظیم خلاصی (Clearance Check): ضخامت این فلانچ در تنظیم نهایی لقی کلاچ مؤثر است. اگر بعد از جمع کردن گیربکس، خلاصی پک کلاچ زیاد بود، گاهی مکانیکها مجبور به تعویض این فلانچ با نمونه ضخیمتر (در صورت وجود سایز تعمیراتی) یا تعویض خار میشوند.
- بازرسی چشمی: هنگام تعمیر گیربکس، سطح زیرین این فلانچ باید مثل آینه صاف باشد. هرگونه زبری باعث از بین رفتن صفحه گرافیت نو در کمتر از یک هفته میشود.
۶) قطعات وابسته
- Snap Ring: خار فنری که دقیقاً روی این فلانچ نصب میشود.
- 35633-52020: صفحه گرافیت که زیر این فلانچ قرار میگیرد.
- Forward Clutch Piston: پیستونی که نیرو را از پایین اعمال میکند.
۷) مقایسه نمونه اصلی با متفرقه
- تویوتا جنیون: آلیاژ فولاد سختکاری شده که در برابر فشار خار مقاوم است و جا نمیاندازد.
- افترمارکت بیکیفیت: فلز نرمتری دارند. بعد از مدتی جای خار روی فلانچ گود میافتد، خلاصی کلاچ زیاد میشود و گیربکس شروع به “تأخیر در درگیری” (Delay) یا “ضربه زدن” (Shock) میکند.
