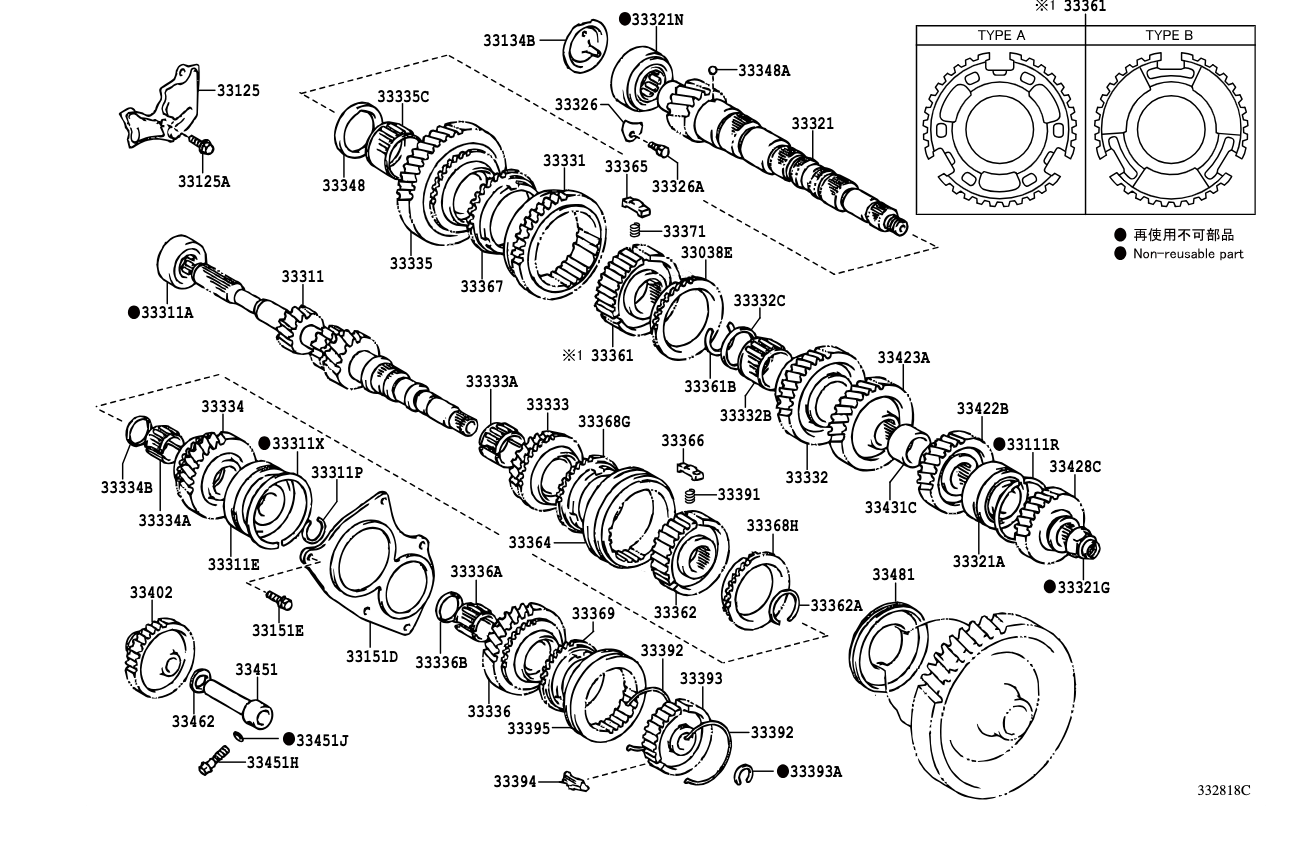

در نقشههای انفجاری تویوتا، این قطعه با نام Sleeve, Transmission Hub, No. 1 شناخته میشود. عدد “1” در نامگذاری قطعات گیربکسهای عرضی (FWD) تویوتا معمولاً به مجموعه دنده ۱ و ۲ اشاره دارد (پایینترین طبقه روی شفت خروجی).
ویژگی (Attribute)
مشخصات (Specification)

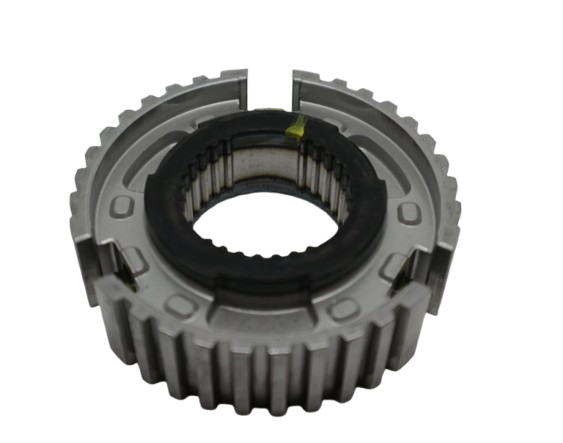

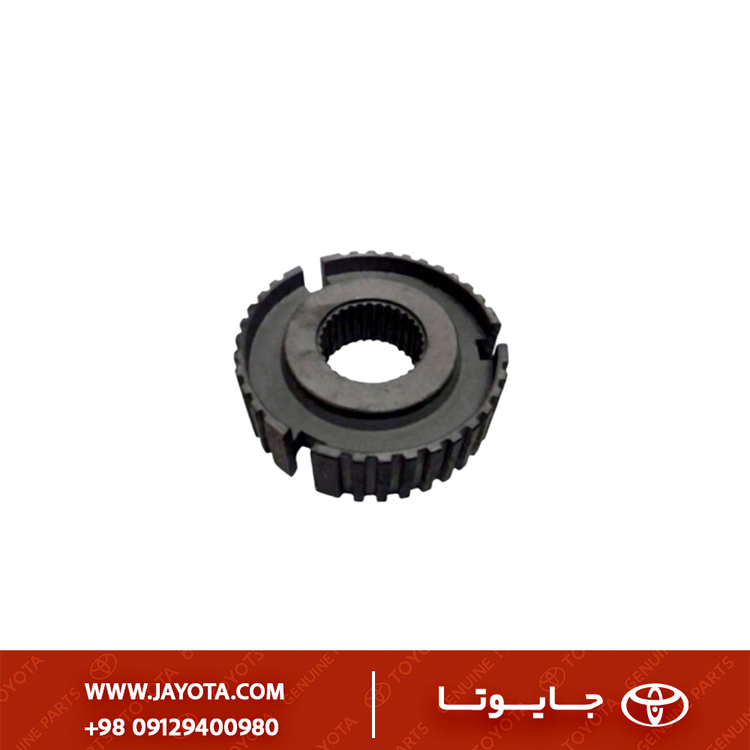

نام قطعه
غلاف کشویی شماره ۱ (Hub Sleeve No. 1)
شماره فنی
33361-52030
کاربرد دنده
مخصوص درگیر کردن دنده ۱ و ۲
نوع گیربکس
گیربکسهای دستی سری C (مانند C50, C54)
جنس
آلیاژ فولاد سمانتاسیون (سختکاری سطحی)
2) جدول فیتمنت و سازگاری (Fitment Mapping)
این قطعه مختص گیربکسهای دستی ۵ دنده تویوتا در خودروهای کامپکت (Small Sedan/Hatchback) است.
Toyota Yaris (Sedan & Hatchback):
مدلهای NCP90, NCP91, NCP93 (یاریسهای وارداتی ۲۰۰۶ تا ۲۰۱۳).
شامل موتورهای 1.3L (2NZ-FE) و 1.5L (1NZ-FE).
Toyota Vios / Belta: مدلهای مشابه یاریس صندوقدار در بازارهای دیگر.
Toyota Corolla: برخی مدلهای دنده دستی موتور کوچک (مانند NZE120) ممکن است از گیربکس سری C مشابه استفاده کنند (نیاز به چک کردن کد گیربکس).
3) علائم خرابی و مشکلات رایج
از آنجا که دنده ۱ و ۲ بیشترین دفعات تعویض را در ترافیک شهری دارند، این کشویی تحت فشار زیادی است.
بد جا رفتن دنده ۱: اگر هنگام توقف کامل یا حرکت بسیار کند، دنده ۱ به سختی جا میرود و نیاز به زور دارد، معمولاً لبههای داخلی این کشویی یا دنده برنجی آن آسیب دیده است.
صدای “قرچ” (Grinding) در دنده ۲: هنگام تعویض سریع از ۱ به ۲، اگر صدای آبهویج شنیده شود، دندانههای درگیر کننده کشویی ساییده شدهاند.
بیرون زدگی دنده ۱: اگر هنگام شروع حرکت پرگاز، دنده ۱ به حالت خلاص میپرد، زاویه دندانههای نگهدارنده داخل کشویی از بین رفته است.
4) نکات بسیار مهم در نصب (Technical Tips)
بررسی توپی (Hub): کد 33361-52030 فقط حلقه بیرونی است. قطعه داخلی آن (که هزارخار دارد و روی شفت ثابت است) کد جداگانه (معمولاً 33362-xxxxx) دارد. اگر توپی داخلی لبههایش خورده شده باشد، تعویض کشویی به تنهایی باعث میشود دنده همچنان “گیر” داشته باشد یا سفت جا برود.
دنده برنجیهای (Synchros) دنده ۱ و ۲: در گیربکس یاریس، دنده برنجیهای ۱ و ۲ معمولاً ساختار پیچیدهتری دارند (گاهی دوتکه یا سه تکه در مدلهای جدیدتر). هنگام تعویض کشویی، الزاماً باید دنده برنجیهای ۱ و ۲ نیز تعویض شوند. استفاده از کشویی نو روی دنده برنجی کهنه باعث خرابی سریع قطعه نو میشود.
خارهای موشکی و فنرها: در مونتاژ توپی و کشویی شماره ۱، دقت به جاگذاری صحیح خارهای موشکی (Keys) بسیار حیاتی است. اگر فنرها ضعیف شده باشند، دنده شل جا میرود و حس “کلیک” دقیق را نخواهد داشت.
جهت نصب: کشویی دنده ۱ و ۲ معمولاً در یک سمت دارای شیار متفاوت یا پخ خاصی برای دنده عقب (Reverse Gear Idler) است (چون دنده عقب معمولاً روی پوسته بیرونی کشویی ۱ و ۲ درگیر میشود). نصب اشتباه آن باعث میشود دنده عقب کار نکند یا با صدای وحشتناک درگیر شود.
5) روغن گیربکس مناسب
پس از تعویض این قطعه، استفاده از روغن گیربکس با ویسکوزیته و استاندارد صحیح (معمولاً 75W-90 GL-4) برای عملکرد نرم دندههای ۱ و ۲ حیاتی است. روغنهای نامرغوب باعث سفت شدن دنده در صبحهای سرد میشوند.
