تحلیل فنی قطعه 33034-31011 (دنده برنجی گیربکس تویوتا کراون)
۱) معرفی فنی و مشخصات قطعه

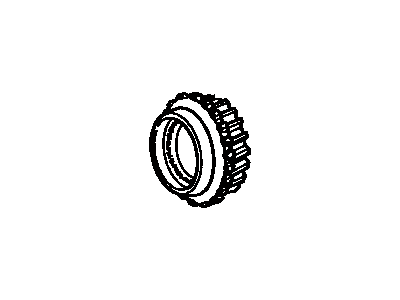

- نام فنی: Ring, Synchronizer, No. 1.
- نامهای رایج: دنده برنجی، سینکرونایزر دنده ۱، دنده طلایی گیربکس.
- توضیح: این قطعه یک حلقه مخروطی شکل ساخته شده از آلیاژ برنج (Bronze) با دندانههای ریز درونی است.
- وظیفه: همدور کردن (Synchronizing) شفت خروجی گیربکس با دنده انتخابی (معمولاً دنده ۱ یا ۲) قبل از درگیری کامل دندهها، تا تعویض دنده بدون صدا و خرخر انجام شود.
۲) جدول فیتمنت و سازگاری (Fitment Mapping)
این قطعه برای گیربکسهای دستی (Manual Transmission) خودروهای دیفرانسیل عقب (RWD) تویوتا در دهه ۷۰ و اوایل ۸۰ میلادی طراحی شده است:
| مدل خودرو (Model) |
کد شاسی (Chassis Code) |
سال ساخت (میلادی) |
گیربکس (Transmission) |
| Toyota Crown |
MS80 / MS100 / MS110 |
1974 - 1982 |
گیربکسهای 4 و 5 دنده دستی (W40, W50) |
| Toyota Cressida |
RX30 / MX32 / MX60 |
1976 - 1984 |
سریهای Mark II / Chaser |
| Toyota Celica |
RA23 / RA28 / RA40 |
1975 - 1981 |
مدلهای GT و LT |
| Toyota Pickup (Hilux) |
RN20 / RN30 |
1972 - 1983 |
گیربکسهای دستی L43/L45 |
- تطابق: این قطعه دقیقاً با Toyota Crown (1974-1982) که دارای گیربکس دستی بوده است، سازگار میباشد. معمولاً به عنوان دنده برنجی دنده ۱ (یا مشترک ۱ و ۲) استفاده میشود.
۳) تشریح کاربری و عملکرد
- اصطکاک مخروطی: وقتی راننده دنده را جا میزند، ماهک گیربکس این حلقه برنجی را به سمت مخروط دنده فولادی فشار میدهد. اصطکاک ایجاد شده باعث میشود سرعت چرخش دنده آزاد با شفت اصلی یکی شود.
- قفل کردن: دندانههای بیرونی آن (Blocking Teeth) مانع از ورود کشویی دنده (Sleeve) میشوند تا زمانی که سرعتها کاملاً برابر شوند.
۴) علائم خرابی و دلایل تعویض
- خرخر دنده (Grinding Noise): شایعترین علامت خرابی، شنیدن صدای “آبهویج گرفتن” یا خرخر هنگام جا زدن دنده (مخصوصاً دنده ۱ به ۲ یا معکوس) است.
- سفت جا رفتن دنده: اگر دندهها (رزوهها)ی داخلی برنجی صاف شده باشند، نمیتواند اصطکاک لازم را ایجاد کند و دنده به سختی جا میرود.
- بیرون پریدن دنده: اگر دندانههای بیرونی ساییده شده باشند، ممکن است دنده در حین حرکت خلاص شود.
۵) نکات نصب و تعمیر
- بررسی فاصله (Clearance Check): قبل از بستن گیربکس، دنده برنجی نو را روی مخروط دنده فولادی فشار دهید و با فیلر، فاصله بین آنها را اندازه بگیرید. اگر فاصله کم باشد، یعنی دنده فولادی هم ساییده شده و تعویض برنجی به تنهایی فایده ندارد.
- روغنکاری: هنگام مونتاژ، حتماً سطح مخروطی را با روغن واسکازین چرب کنید.
- جهت نصب: دقت کنید که خارها یا زبانههای دنده برنجی دقیقا در جای خود داخل توپی (Hub) قرار گیرند.
۶) قطعات وابسته
- Hub & Sleeve: توپی و کشویی دنده.
- Gear, 1st / 2nd: دنده اصلی فولادی یک یا دو.
- Shift Fork: ماهک تعویض دنده.
۷) مقایسه نمونه اصلی با متفرقه
- اصلی (Toyota/Aisin): آلیاژ برنج با سختی دقیق مهندسی شده است؛ نه آنقدر نرم که زود ساییده شود و نه آنقدر سخت که به دنده فولادی آسیب بزند. دندانههای ترمز (Braking Surface) بسیار دقیق هستند.
- متفرقه: معمولاً از برنج نامرغوب ساخته میشوند که یا خیلی زود صاف میشوند (دنده دوباره خرخر میکند) یا میشکنند.
دنده برنجی گیربکس تویوتا کراون (Crown) مدلهای 1974 تا 1982 با کد فنی 33034-31011. سینکرونایزر شماره 1 (Synchronizer Ring No.1) گیربکس دستی مناسب برای تویوتا کریسیدا، سلیکا و هایلوکس قدیمی. قطعه یدکی اصلی تویوتا جهت رفع مشکل صدا دادن و بد جا رفتن دنده یک و دو. خرید دنده برنجی گیربکس تویوتا کلاسیک.
