کویل | کوئل 90919-C2003
Ignition coil 90919-C2003
0
شناسه کالا 90919-02239
توضیحات

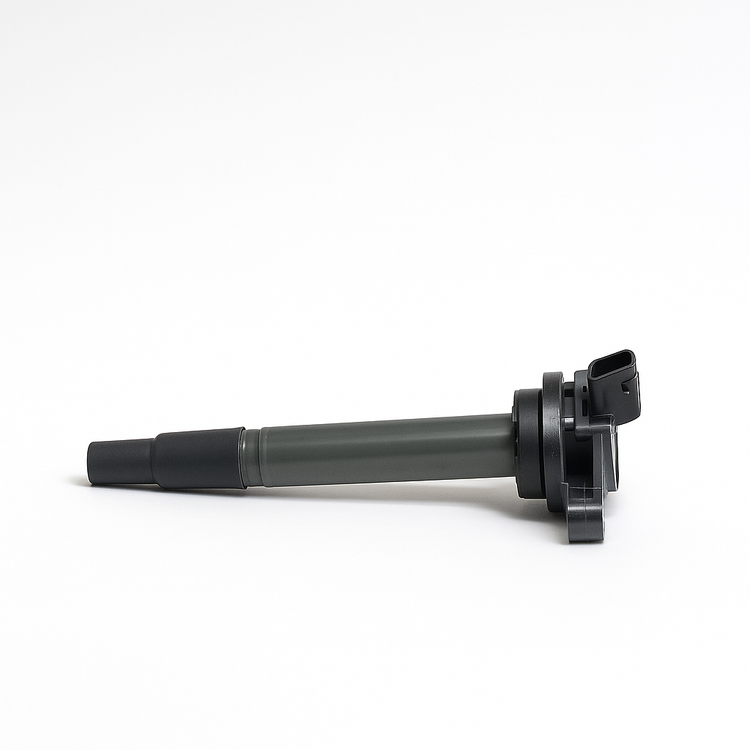

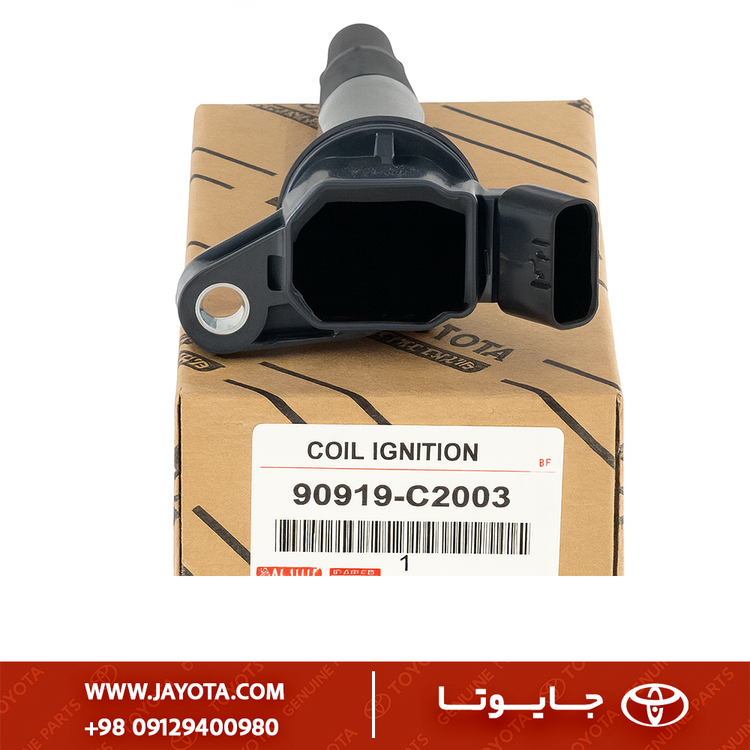

کویل احتراق تویوتا (شماره فنی 90919‑C2003)
(Ignition Coil – Toyota OEM P/N 90919‑C2003 – Denso Japan)
۱ | مشخصات کلی
| عنوان | توضیحات |
|---|---|
| نام قطعه | کویل احتراق (کوئل مستقل هر سیلندر) |
| شماره قطعه اصلی (OEM) | 90919‑C2003 |
| کد فنی جایوتا | IGN‑COIL‑90919‑C2003‑JP‑OEM |
| نوع قطعه | Genuine Toyota / Denso OEM Japan |
| سیستم مرتبط | سیستم احتراق (D.I.S – Direct Ignition System) |
| ولتاژ کاری | 12 ولت DC |
| کشور سازنده | ژاپن |
| وضعیت کالا | اصلی (OEM Genuine Part) |
۲ | معرفی محصول
کویل اصلی تویوتا شماره 90919‑C2003 نسل بهروزشدهٔ سری Denso است که در موتورهای 2ZR‑FE، 3ZR‑FE و برخی موتورهای ZR نسل دوم بهکار میرود.
این کویل روی پوشش سر سیلندر بهصورت مستقیم روی شمع (Direct Coil‑on‑Plug) نصب شده و با طراحی مغزی فریت با چگالی بالا توان جرقه را افزایش میدهد.
سیستم اپوکسی دو جزئی در عایقبندی داخلی و ترکیب متال کور به همراه سیمپیچ مس خالص سبب کاهش اتلاف حرارتی، پایداری جرقه و عمر کاری بیش از ۲۰۰٬۰۰۰ کیلومتر میشود.
۳ | مشخصات فنی
| ویژگی | مقدار / توضیح |
|---|---|
| ولتاژ اولیه | 12 V DC |
| ولتاژ خروجی (ثانویه) | تا 28 kV |
| مقاومت سیمپیچ اولیه | 0.45 Ω ± 10% |
| مقاومت سیمپیچ ثانویه | حدود 13.5 kΩ |
| نوع اتصال برقی | فیش سه پین (Denso Joint Type B) |
| جنس بدنه | اپوکسی حرارتپذیر + پلاستیک مقاوم به حرارت PBT |
| سیستم احتراق | Coil on Plug – DIS |
| خنککاری | هوایی و انتقال گرما از بدنه |
| استانداردها | JIS D0203 / SAE J1171 / ECE R10 |
| کشور سازنده | ژاپن (Denso Corp.) |
۴ | ویژگیها و مزایا
- محصول اصلی Denso Japan مطابق استاندارد تویوتا.
- خروجی ولتاژ پایدار تا ۲۸ کیلوولت در دمای بالا.
- مقاومت الکتریکی و عایق داخلی در برابر تداخل EMI.
- جلوگیری از لرزش جرقه (Stable Ignition Arc) و بهبود شتاب موتور.
- وزن سبک و اتصال ایمن سوکت بدون شکستن پینها.
- عمر کاری طولانی و دوام در شرایط رطوبتی و گرمایی.
۵ | راهنمای نصب
- باتری را قطع کنید تا ولتاژ سیستم احتراق صفر شود.
- پوشش بالای موتور را بردارید و کویل قدیمی را بهآرامی خارج کنید.
- دهانه چاهک شمع را از گرد و روغن پاک کنید.
- کویل جدید را با فشار یکنواخت در جای خود نصب و سوکت سه پین را متصل کنید.
- پس از نصب، عملکرد موتور را در جا و تحت بار سبک تست نمایید.
۶ | سازگاری خودرو
| مدل خودرو | کد موتور | سال کاربرد |
|---|---|---|
| Toyota Corolla E150 /E160 | 2ZR‑FE | 2007 – 2016 |
| Toyota Camry | 2ZR‑FE / 3ZR‑FE | 2007 – 2012 |
| Toyota RAV4 | 2ZR‑FE | 2009 – 2015 |
| Toyota Altis / Avensis | 1ZR‑FE / 2ZR‑FE | 2008 – 2018 |
| Toyota Auris / Matrix | 2ZR‑FE | 2007 – 2013 |
| Toyota Wish / Premio / Allion | 1ZR / 2ZR‑FE | 2009 – 2016 |
۷ | نکات نگهداری
- همیشه از شمع اصلی تویوتا (Denso SK20R11 یا NGK IFR6A‑11) استفاده کنید.
- از شستوشو یا اسپری مایع روی کویلها خودداری شود.
- بررسی تمیزی سوکت و رطوبت در هر سرویس ۱۰٬۰۰۰ کیلومتر.
- در صورت تکان شدن موتور در جا یا روشن شدن چراغ Check Engine، کویل ها را تست رد و بدل کنید.
