تحلیل فنی قطعه 28253-45020 (بلبرینگ آرمیچر استارت تویوتا)

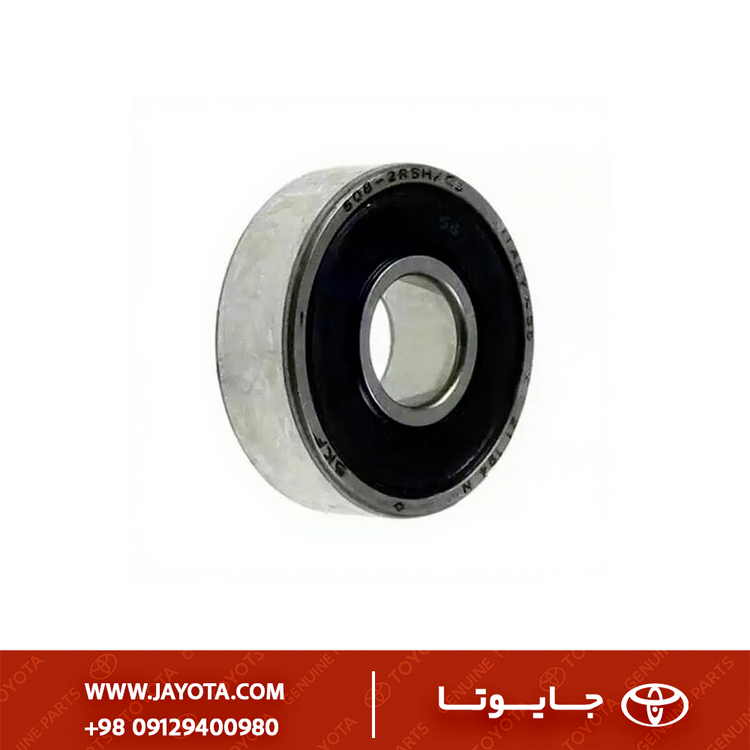

۱) معرفی فنی و مشخصات قطعه
- نام فنی: Bearing, Starter Armature.
- نامهای رایج: بلبرینگ ته استارت، بلبرینگ آرمیچر استارت، بلبرینگ ۸-۲۲.
- توضیح: این قطعه یک بلبرینگ توپی (Ball Bearing) است که در انتهای شفت آرمیچر استارت (سمت زغالها) قرار میگیرد.
- ابعاد تقریبی: طبق کاتالوگهای فنی تویوتا، این بلبرینگ معمولاً دارای ابعاد 8x22 (قطر داخلی ۸ میلیمتر، قطر خارجی ۲۲ میلیمتر) است که سایز استانداردی در استارتهای دنسو (Denso) محسوب میشود.
۲) جدول فیتمنت و سازگاری (Fitment Mapping)
این بلبرینگ در طیف بسیار وسیعی از استارتهای Denso نصب شده بر روی خودروهای تویوتا در دهههای ۸۰ و ۹۰ میلادی استفاده شده است:
| مدل خودرو (Model) |
کد شاسی (Chassis) |
سال ساخت (میلادی) |
توضیحات |
| Toyota Corolla |
AE82 / AE92 |
1984 - 1992 |
موتورهای 4A-F, 4A-GE, 4A-LC |
| Toyota Corolla |
EE90 |
1987 - 1992 |
موتورهای 2E |
| Toyota Tercel |
EL31 / EL42 |
1986 - 1994 |
موتورهای سری E |
| Toyota Camry |
SV21 / SV10 |
1983 - 1991 |
مدلهای ۴ سیلندر (2S, 3S) |
| Toyota Celica |
ST162 / ST184 |
1986 - 1993 |
- |
- تطابق: کاملاً مناسب برای تویوتا کرولا مدل ۱۹۸۸ (اتاق قدیم یا اتاق تخممرغی) میباشد.
۳) تشریح کاربری و عملکرد
- مرکز نگه داشتن شفت: وظیفه اصلی این بلبرینگ، نگه داشتن انتهای شفت آرمیچر در مرکز پوسته استارت است تا آرمیچر بتواند با سرعت بالا (هنگام استارت زدن) بچرخد.
- کاهش اصطکاک: استفاده از بلبرینگ به جای بوش در این قسمت، باعث میشود استارت نرمتر و با صدای کمتری کار کند و جریان مصرفی کاهش یابد.
۴) علائم خرابی و دلایل تعویض
- صدای جیغ یا سوت هنگام استارت: خشک شدن گریس داخل بلبرینگ باعث ایجاد صدای ناهنجار در لحظه استارت زدن میشود.
- گیر کردن استارت (قفل کردن): اگر ساچمههای بلبرینگ خرد شوند، شفت آرمیچر کج شده و به آهنرباهای بدنه گیر میکند (استارت سنگین میزند یا اصلاً نمیچرخد).
- لقی شفت: خرابی این بلبرینگ باعث لقی ته آرمیچر و آسیب دیدن زغالها و کالکتور میشود.
۵) نکات نصب و تعمیر
- نیاز به پولیکش: بلبرینگ قدیمی معمولاً روی شفت پرس شده است و برای درآوردن آن نیاز به ابزار پولیکش (Bearing Puller) کوچک دارید؛ ضربه زدن با چکش ممکن است شفت را کج کند.
- تمیزکاری: قبل از نصب بلبرینگ نو، شفت را کاملاً تمیز کنید.
- جهت نصب: اگر بلبرینگ دارای واشر آببند (Seal) یکطرفه است، باید دقت کنید طرف بسته به سمت بیرون (به سمت درپوش استارت) باشد تا گرد و خاک زغال وارد آن نشود.

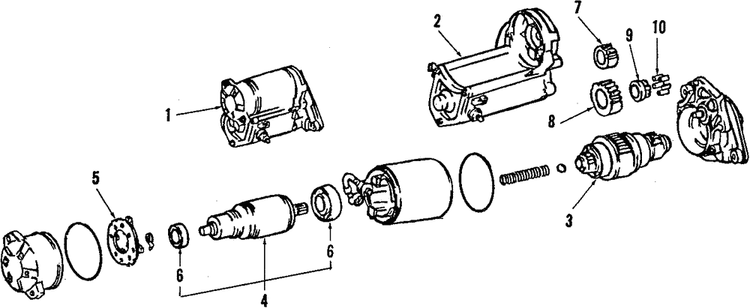

۶) قطعات وابسته
- Armature Assy: خود آرمیچر که بلبرینگ روی آن سوار میشود.
- Brush Holder: جا زغالی که معمولاً روی همین بلبرینگ یا در نزدیکی آن در درپوش عقب قرار میگیرد.
- Starter Housing (Yoke): پوسته استارت.
۷) مقایسه نمونه اصلی با متفرقه
- اصلی (Toyota/Koyo/NSK): دارای گریس مخصوص نسوز (High Temp Grease) است، واشرهای کناری (Shields) کیفیت بالایی دارند و مانع نفوذ پودر زغال به داخل ساچمهها میشوند. لقی (Clearance) آن دقیقاً مطابق استاندارد C3 یا نرمال موتور الکتریکی است.
- متفرقه (معمولی بازار): اکثر بلبرینگهای معمولی سایز 608 موجود در ابزارفروشیها برای دور بالا و حرارت استارت طراحی نشدهاند و زود خشک میشوند یا گیرپاژ میکنند.
