دستهبندی : برقی

کویل | کوئل 90919-02230
Ignition coil 90919-02230
شناسه کالا 90919-02230
موجود در انبار جایوتا | خرید انواع لوازم یدکی تویوتا
ارسال از امروز
۱٬۷۰۰٬۰۰۰ تومان
مشاهده محصول در سبد خرید

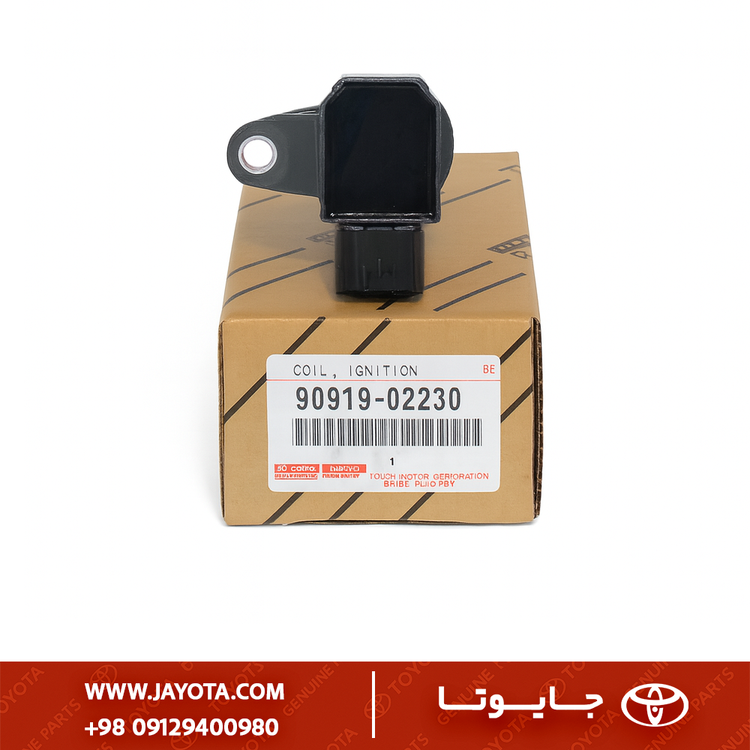

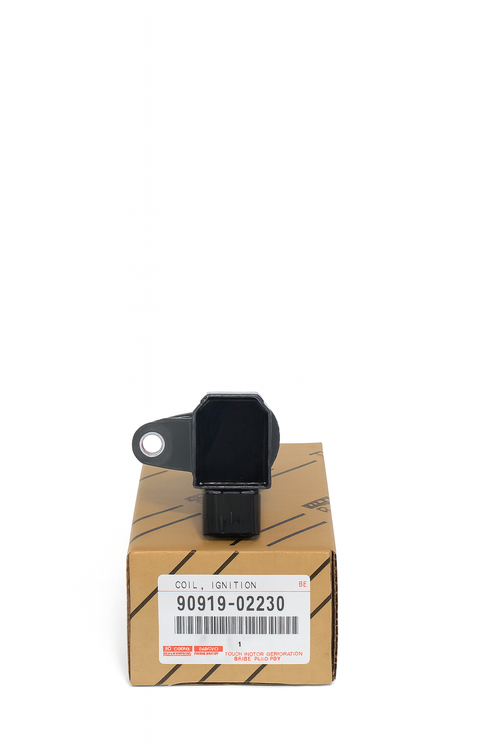

کویل احتراق تویوتا (شماره فنی 90919‑02230)
(Ignition Coil – Toyota OEM P/N 90919‑02230 – Denso Japan)
۱ | مشخصات کلی
| عنوان | توضیحات |
|---|---|
| نام قطعه | کویل احتراق (کویل مستقل سیلندر) |
| شماره فنی (OEM Part No.) | 90919‑02230 |
| کد فنی کاتالوگ جایوتا | IGN‑COIL‑90919‑02230‑JP‑OEM |
| نوع قطعه | اصلی (OEM Genuine – Denso Japan) |
| سیستم مرتبط | سیستم احتراق (D.I.S – Direct Ignition System) |
| ولتاژ کاری | 12 V DC |
| کشور سازنده | ژاپن |
| وضعیت کالا | اصلی OEM – نو (Brand New) |
۲ | معرفی محصول

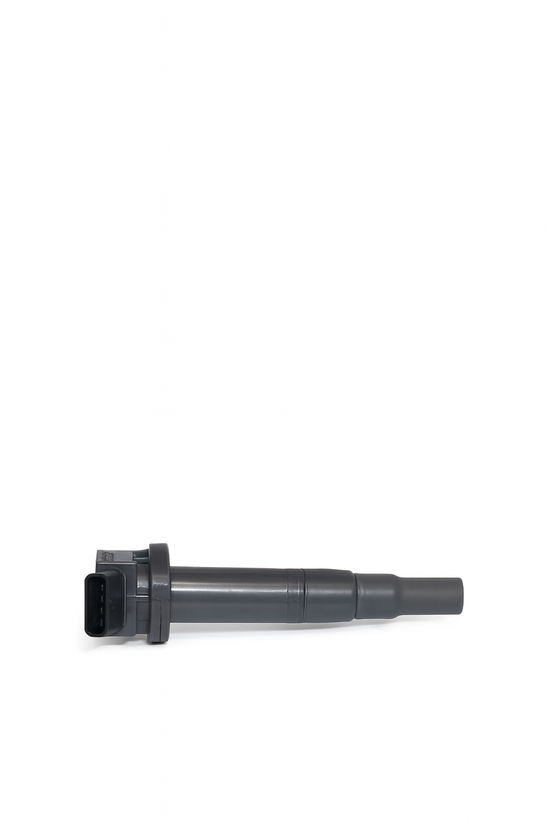

کویل اصلی تویوتا شماره 90919‑02230 یکی از سری محصولات پرفروش Denso است که در سیستمهای احتراق مستقیم (Coils on Plug) در موتورهای 1NZ‑FE و 2NZ‑FE به کار میرود.
این کویل بهطور مستقیم روی شمع نصب میشود و بدون سیم فشار قوی، انرژی الکتریکی ۱۲ ولت را به جرقهای با ولتاژ حدود ۲۵–۳۰ کیلوولت تبدیل میکند.
طراحی بدنهٔ اپوکسی دو جداره و هستهٔ فریت با تراکم بالا، راندمان احتراق را افزایش داده و به کاهش مصرف سوخت و آلایندگی کمک میکند.
۳ | مشخصات فنی
| ویژگی | مقدار / توضیح |
|---|---|
| ولتاژ ورودی | 12 V DC |
| ولتاژ ثانویه | 25 – 30 kV |
| مقاومت اولیه | حدود 0.42 Ω ± 10% |
| مقاومت ثانویه | حدود 13 kΩ |
| نوع اتصال | سه پین مستطیلی (Denso Type) |
| مکانیزم نصب | مستقیم روی سر شمع (Coil‑on‑Plug) |
| جنس بدنه | اپوکسی مقاوم به حرارت + پلاستیک PBT فیبرشیشهای |
| نوع سیستم | IGN DIS – Electronic Controlled |
| خنککاری | طبیعی (عبور جریان هوا در محفظه سوپاپ) |
| استاندارد کیفیت | JIS D0203 / SAE J1171 / ECE R10 |
۴ | ویژگیها و مزایا
- محصول اصلی تویوتا ساخت Denso ژاپن.
- تقویت ولتاژ تا ۳۰ kV با جرقهٔ پایدار در دماهای بالا.
- مقاومت عالی در برابر تداخل الکترومغناطیسی (EMI).
- طراحی آببندی EPDM برای ممانعت از نفوذ رطوبت.
- بهبود عملکرد شتاب و کاهش لرزش موتور در دور آرام.
- عمر کاری بلند مدت (تا ۲۰۰ هزار کیلومتر).
۵ | راهنمای نصب
- پیش از هر چیز باتری را قطع کنید.
- کاور بالای سوپاپ را بردارید و کویل قدیمی را باز کنید.
- چاهک شمع را پاک و خشک کنید.
- کویل جدید را در محل جایگزین کرده و سوکت سه پین را دقیقاً در محل قرار دهید.
- موتور را استارت بزنید و در صورت عملکرد یکنواخت، نصب تأیید میشود.
۶ | سازگاری خودرو
| مدل خودرو | کد موتور | سال کاربرد |
|---|---|---|
| Toyota Yaris / Vitz | 1NZ‑FE | 1999 – 2014 |
| Toyota Corolla E120 / E130 | 1NZ‑FE / 2NZ‑FE | 2000 – 2008 |
| Toyota Corolla Axio / Fielder (JDM) | 1NZ‑FE | 2006 – 2012 |
| Toyota Belta / Platz / Probox | 1NZ‑FE | 2005 – 2015 |
| Toyota Echo / Scion xA / xB | 1NZ‑FE | 2004 – 2015 |
| Toyota Ist / Funcargo / Raum | 1NZ‑FE | 2000 – 2012 |
۷ | نکات نگهداری
- از شمع اصلی OEM (Denso K16R‑U11 یا NGK BKR5EYA‑11) استفاده کنید.
- از تماس مایعات و روغن با بدنه کویل خودداری شود.
- در هر سرویس ۱۰ هزار کیلومتر، سوکت و اورینگ کویل را چک کنید.
- در صورت وجود لرزش در شتاب یا خطای P030x در ECU، کویل را تست و جایگزین کنید.
