جازغالی دینام تویوتا داینا 77
Toyota Dyna 1977 Alternator Brush Set
0
توضیحات
1) معرفی فنی قطعه

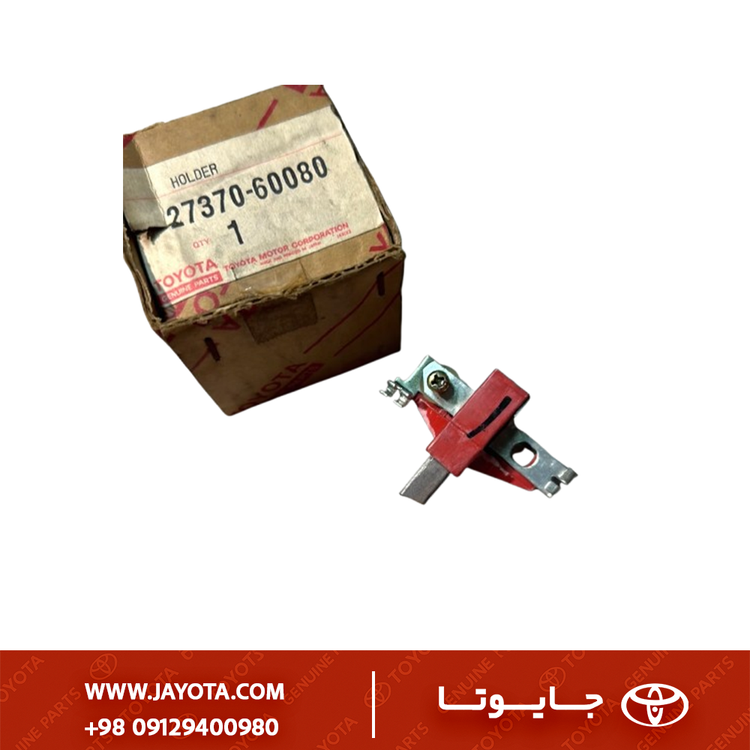

قطعه 27370‑60080 یک Brush Holder Assembly است.
این مجموعه شامل بدنه پلاستیکی/باکالیتی، فنرهای فشاردهنده و دو عدد زغال (Carbon Brushes) است.
وظیفه آن انتقال جریان الکتریکی (Field Current) از رگولاتور به اسلیپ رینگهای (Slip Rings) روتور چرخان است. بدون تماس کامل و فشار صحیح این زغالها، میدان مغناطیسی در دینام ایجاد نشده و هیچ برقی تولید نمیشود. در مدلهای 1977، این دینامها معمولاً از نوع رگولاتور بیرون (External Regulator) هستند.
2) فیتمنت دقیق (Fitment Mapping)
این جازغالی روی طیف وسیعی از خودروهای کار و تجاری تویوتا در دهه 70 و 80 نصب شده است:
| Model | Chassis | Engine | Years | Notes |
|---|---|---|---|---|
| Toyota Dyna | BU20 / BU30 | B (3.0L Diesel) | 1977–1980 | دینامهای 35A/40A |
| Toyota Dyna | RU20 / RU30 | 5R (2.0L Petrol) | 1977–1982 | نسخههای بنزینی |
| Toyota Coaster | BB10 / BB11 | 2B / B Diesel | 1977–1982 | مینیبوسهای کلاسیک |
| Toyota Land Cruiser | BJ40 / BJ43 | B / 2B Diesel | 1974–1980 | سری 40 معروف |
| Toyota Land Cruiser | FJ40 / FJ55 | F / 2F Petrol | 1975–1980 | سری کالسکه و استیشن |
محل نصب:
پشت دینام، زیر کاور محافظ فلزی یا پلاستیکی گردگیر. با دو پیچ روی بدنه عقب دینام بسته میشود.
3) شماره فنیهای OEM مرتبط
| Description | OEM Number |
|---|---|
| Brush Holder Assy | 27370‑60080 |
| جایگزینها (Supersession) | 27370‑60081 |
| زغال تک (بدون جا) | 27371‑54412 (نیاز به لحیمکاری) |
| فنر زغال (Brush Spring) | 27372‑60080 |
| دینام کامل (Assy) | 27020‑54012 (تیپ جنرال سری B) |
4) ویژگیهای فنی جازغالی 27370‑60080
• جنس زغال: گرافیت متراکم صنعتی (مقاوم در برابر سایش بالا)
• فشار فنر: کالیبره شده برای جلوگیری از پرش زغال (Bouncing) در دور بالا
• طراحی بدنه: مقاوم در برابر حرارت موتور دیزل و گرد و غبار (Heavy Duty)
• کانکتور: اتصال پیچی یا فیشی (بسته به سری ساخت دینام Nippondenso)
• Wear Limit Line: روی زغالها خط نشانی وجود دارد که رسیدن به آن یعنی پایان عمر قطعه.
5) علائم خرابی و تشخیص حرفهای
| علامت | تعریف فنی | علت محتمل |
|---|---|---|
| روشن شدن چراغ شارژ در دور آرام | Low Voltage @ Idle | زغالها کوتاه شدهاند |
| قطع و وصل شارژ در دستانداز | Intermittent Contact | فنر جازغالی ضعیف شده یا شکسته |
| صدای جرقه از دینام | Arcing | زغال گیر کرده یا تمام شده |
| شارژ نکردن کامل | Open Circuit Field | زغال به اسلیپ رینگ نمیرسد |
| سیاه شدن داخل دینام | Carbon Dust | کیفیت پایین زغال و پودر شدن آن |
6) برندهای پیشنهادی بازار ایران
• Toyota Genuine (جعبه قرمز) – بهترین گزینه برای دوام طولانی
• Denso (Japan) – سازنده اصلی (OEM)
• New Era / HKT (Japan) – برندهای افترمارکت ژاپنی باکیفیت عالی
• Fuji – کیفیت قابل قبول
• برندهای متفرقه – زغالهای نرم دارند که سریع تمام شده و داخل دینام را کثیف میکنند.
7) نکات نصب حرفهای برای Dyna/LandCruiser
• بررسی اسلیپ رینگ: قبل از نصب جازغالی نو، حتماً سطح مسی روتور (Slip Rings) را چک کن. اگر لبهدار شده یا شیار عمیق دارد، زغال نو خوب نمینشیند و سریع خورده میشود.
• سمباده نرم: اگر اسلیپ رینگ کمی اکسیده است، با سمباده 400 خیلی نرم تمیزش کن.
• حرکت آزاد: مطمئن شو زغالها داخل محفظه پلاستیکی آزادانه حرکت میکنند و گیر (Bind) ندارند.
• آببندی (Bedding-in): بعد از تعویض، دینام نیاز به چند دقیقه کارکرد دارد تا سطح زغال با قوس روتور هماهنگ شود.
