تحلیل فنی قطعه 27330-64570 (روتور/آرمیچر دینام تویوتا کرولا)

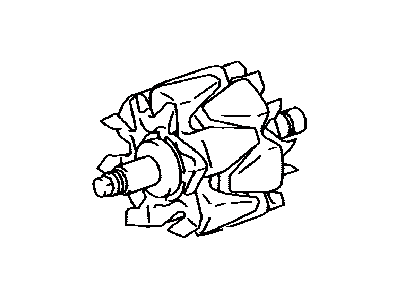

۱) معرفی فنی و مشخصات قطعه
- نام فنی: Rotor Assy, Alternator.
- نامهای رایج: روتور دینام، آرمیچر دینام (اصطلاح بازاری)، شفت و سیمپیچ وسط دینام.
- توضیح: این قطعه بخش متحرک و مرکزی دینام است. اگرچه در بازار به آن “آرمیچر” میگویند، اما نام علمی آن روتور (Rotor) است. وظیفه آن ایجاد میدان مغناطیسی دوار است.

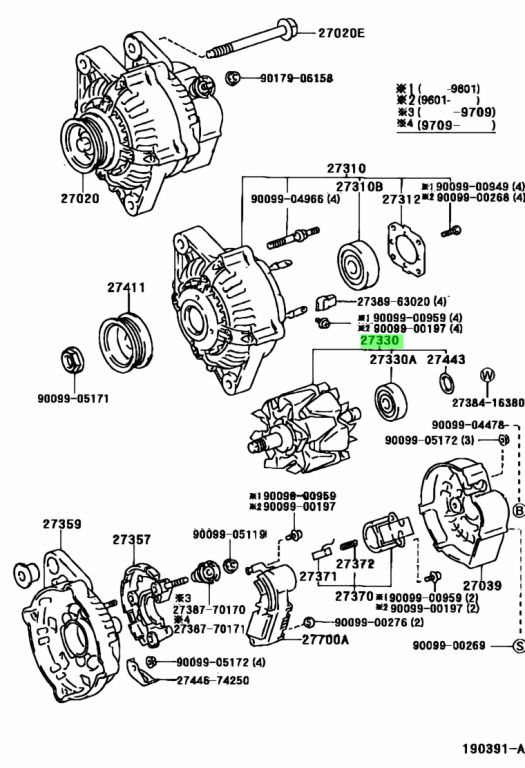

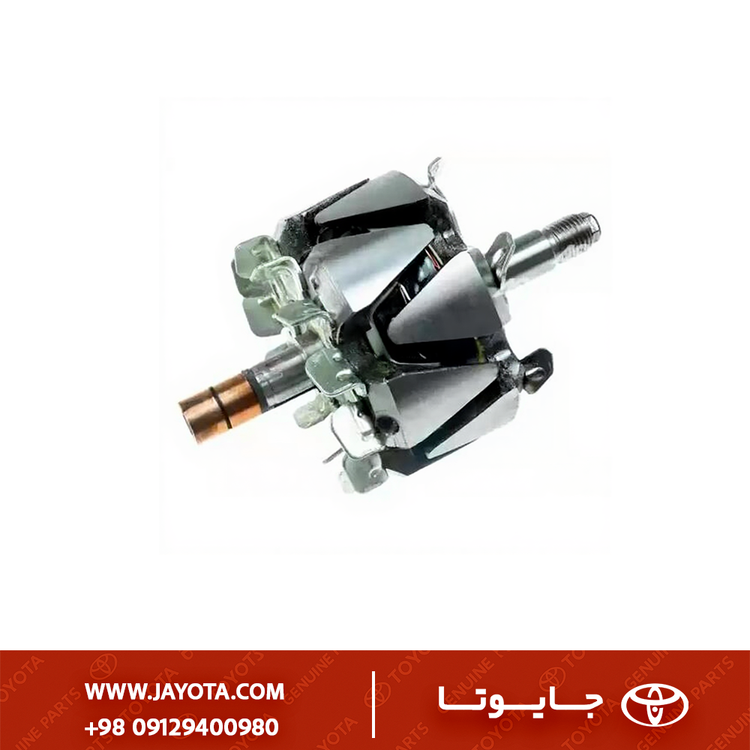

- ساختار: تشکیل شده از یک شفت فولادی، سیمپیچ مسی لاکی، هسته آهنی پنجهای شکل (Claw Pole) و دو عدد حلقهلغزان مسی (Slip Rings) در انتهای شفت.
۲) جدول فیتمنت و سازگاری (Fitment Mapping)
این روتور معمولاً برای دینامهای ND (Nippon Denso) با آمپر پایین تا متوسط (معمولاً 50 تا 70 آمپر) که روی خودروهای کامپکت تویوتا در اواخر دهه 80 و اوایل 90 میلادی نصب میشدند، کاربرد دارد:
| مدل خودرو (Model) |
کد شاسی (Chassis) |
سال ساخت (میلادی) |
موتور (Engine) |
| Toyota Corolla |
EE90 / AE92 |
1987 - 1992 |
2E (1.3L) / 4A-F (1.6L) |
| Toyota Starlet |
EP70 / EP71 / EP80 |
1984 - 1995 |
1E / 2E |
| Toyota Tercel |
EL30 / EL31 |
1986 - 1990 |
2E / 3E |
| Toyota Corona |
AT170 |
1987 - 1992 |
4A-F |
- تطابق با درخواست: بله، این قطعه دقیقاً با Corolla 1990-1992 (اتاق تخممرغی یا نسل ششم) همخوانی دارد.
۳) تشریح کاربری و عملکرد
- تولید میدان مغناطیسی: جریان برق از طریق زغالها به حلقههای مسی (اسلیپ رینگ) انتهای روتور میرسد و سیمپیچ داخلی را آهنربا میکند.
- دوران: با چرخش روتور توسط تسمه موتور، این میدان مغناطیسی درون سیمپیچهای ثابت (استاتور/بالشتک) میچرخد و باعث تولید جریان برق متناوب (AC) میشود.
۴) علائم خرابی و دلایل تعویض
- تمام شدن حلقههای مسی (Slip Rings): شایعترین دلیل خرابی، گود شدن یا سیاه شدن شدید حلقههای مسی انتهایی بر اثر اصطکاک با زغالها است.
- قطع شدن سیمپیچ (Open Circuit): چراغ دینام روشن میشود و دینام شارژ نمیکند (تست با اهممتر).
- اتصال کوتاه (Short Circuit): سیمپیچ داخلی به بدنه یا به خودش اتصالی کرده که باعث داغ شدن شدید دینام و افت ولتاژ میشود.
- صدای زوزه یا خرخر: اگر شفت روتور تاب برداشته باشد یا جای بلبرینگها گشاد شده باشد.
۵) نکات نصب و تعمیر
- بررسی زغالها: هرگاه روتور تعویض میشود، حتماً باید زغالهای دینام (Brushes) نیز تعویض شوند، زیرا زغالهای کهنه شکل روتور قبلی را گرفتهاند و با قطعه نو سطح تماس کامل ندارند.
- تست بالانس: روتورهای اصلی بالانس شدهاند (متهکاریهای روی بدنه آهنی نشانه آن است). روتورهای متفرقه ممکن است بالانس نباشند و در دور بالا لرزش ایجاد کنند.
- بلبرینگها: هنگام تعویض روتور، بلبرینگهای سر و ته دینام را نیز چک یا تعویض کنید.
۶) قطعات وابسته
- Brush Holder: جا زغالی و زغالها.
- Stator (Coil): بالشتک یا سیمپیچ ثابت دور روتور.
- Rectifier: دیود دینام (یکسو کننده برق).
- IC Regulator: آفتامات دینام.
۷) مقایسه نمونه اصلی با متفرقه
- اصلی (Denso): سیمپیچ مسی با لاک حرارتی بالا (مقاوم تا 200 درجه)، کلکتورهای مسی با آلیاژ سخت که دیر گود میشوند، بالانس دقیق.
- متفرقه: استفاده از سیم آلومینیومی با روکش مس (در مدلهای ارزان)، لرزش در دور بالا، خورده شدن سریع حلقههای مسی.
