مبدل منیفولد دود تویوتا راوفور ۲۰۰۵-۲۰۰۶

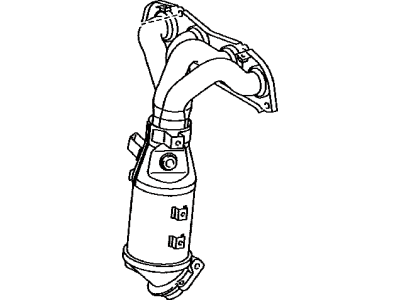

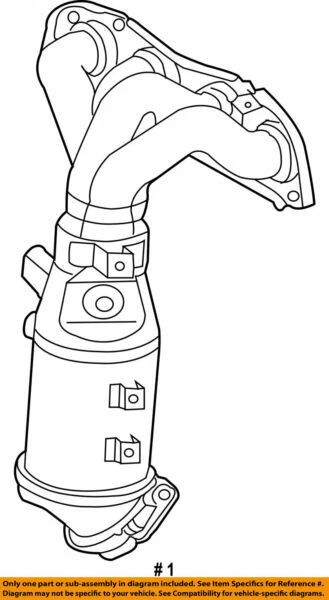

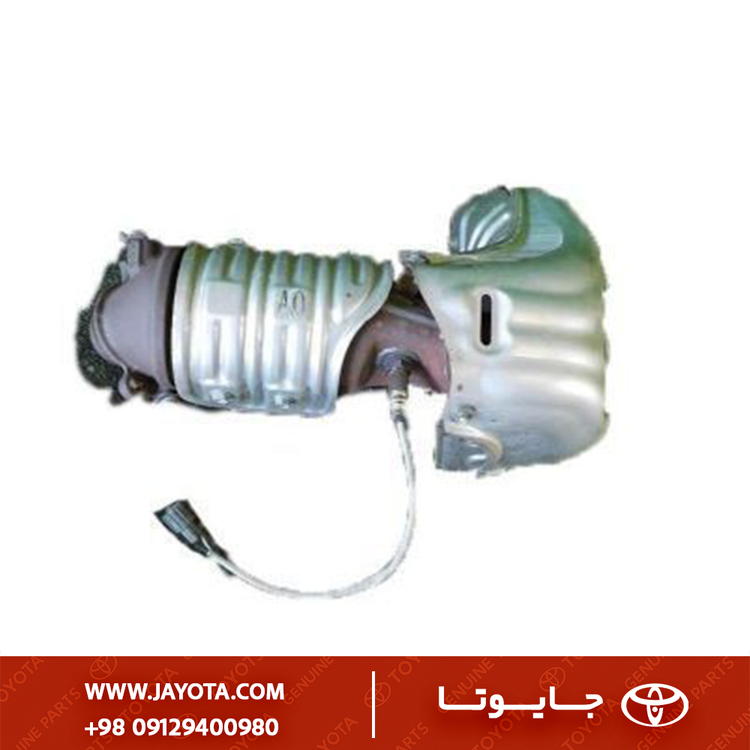

Toyota RAV4 2005–2006 Exhaust Manifold Catalytic Converter Assembly – 2AZ‑FE
0
توضیحات
1) معرفی فنی قطعه
این قطعه ترکیبی از هدرز (چدنی یا استیل) و کاتالیزور اولیه است. برخلاف خودروهای قدیمی که کاتالیزور زیر ماشین بود، در این موتورها کاتالیزور بلافاصله بعد از خروجی موتور چسبیده است (Close-Coupled Catalyst).
هدف از این طراحی، گرم شدن سریع کاتالیزور برای کاهش آلایندگی در لحظات اولیه استارت سرد است. این قطعه شامل پورتهای سنسور اکسیژن (Air/Fuel Ratio Sensor) نیز میباشد.
2) جدول فیتمنت و سازگاری (Fitment)
| Model | Chassis Code | Engine | Years | Note |
|---|---|---|---|---|
| Toyota RAV4 | ACA21 / ACA23 | 2AZ-FE (2.4L) | 2004 – 2005 | نسل دوم (فیسلیفت) |
| Toyota RAV4 | ACA30 / ACA33 | 2AZ-FE (2.4L) | 2006 – 2008 | نسل سوم (نیو فیس) |
| Toyota Camry | ACV30 / ACV40 | 2AZ-FE | 2002 – 2009 | بسیاری از کاتالیزورهای موتور 2AZ مشابه هستند اما پایهها فرق دارد. |
| Toyota Solara | ACV20 / ACV30 | 2AZ-FE | 2002 – 2008 | مدلهای کوپه کمری |
3) شماره فنیهای اصلی (OEM Part Numbers)
| Part Name | OEM Number | Description |
|---|---|---|
| Manifold Assy, Exhaust (w/ Cat) | 25051-28200 | شماره فنی رایج برای مدلهای 2001-2005 (XA20) |
| Manifold Assy, Exhaust (w/ Cat) | 25051-28410 | شماره فنی رایج برای مدلهای 2006-2008 (XA30) |
| Gasket, Manifold to Head | 17173-28010 | واشر فلزی بین سرسیلندر و مانیفولد (تعویض الزامی) |
| Gasket, Manifold to Pipe | 90917-06076 | واشر گلویی (Donut Gasket) خروجی مانیفولد |
4) ویژگیهای فنی و مزایا
• هسته سرامیکی لانه زنبوری: داخل این منبع شبکههای متراکم آغشته به فلزات گرانبها (پلاتین، پالادیوم، رودیم) وجود دارد که گازهای سمی (CO, NOx) را خنثی میکنند.
• محافظ حرارتی (Heat Shield Mounts): روی بدنه مانیفولد جای پیچهایی تعبیه شده تا قاب محافظ حرارتی روی آن بسته شود. اگر این قاب بسته نشود، حرارت کاتالیزور فنهای رادیاتور یا دینام را ذوب میکند.
• مقاومت حرارتی بالا: تحمل دما تا بیش از ۸۰۰ درجه سانتیگراد.
5) جدول علائم خرابی و زمان تعویض
| Symptom | Technical Meaning | Result |
|---|---|---|
| کد خطای P0420 | Catalyst Efficiency Below Threshold | رایجترین علامت. یعنی کاتالیزور دیگر توانایی تصفیه دود را ندارد. چراغ چک روشن میشود. |
| کاهش شدید شتاب | Clogged Substrate | شبکههای کاتالیزور ذوب شده یا کیپ میشوند. موتور نفس ندارد و گاز نمیخورد (انگار اگزوز را با دست گرفتهاید). |
| صدای تقتق (Ticking Noise) | Cracked Manifold | مانیفولدهای چدنی تویوتا گاهی ترک میخورند. صدا در حالت سرد زیاد است و با گرم شدن کمتر میشود. |
| بوی تخممرغ گندیده | Sulfur Buildup | نشاندهنده خرابی شیمیایی کاتالیزور یا سوخت بیکیفیت است. |
6) برندهای پیشنهادی بازار ایران
| Brand | Quality | Note |
|---|---|---|
| Toyota Genuine | عالی | بسیار گرانقیمت اما با عمر بالای ۱۰ سال و تضمین خاموش شدن چراغ چک. |
| MagnaFlow / Walker (USA) | بسیار خوب | برندهای افترمارکت معتبر (کمیاب در ایران). |
| کاتالیزورهای استوک (ژاپن) | متوسط/خوب | اگر سالم باشند بهتر از نمونههای چینی عمل میکنند، اما ریسک دارند. |
| برندهای چینی/تایوانی | متوسط | ارزانتر هستند اما ممکن است بعد از ۱ سال دوباره کد P0420 بدهند یا زودتر کیپ شوند. |
7) نکات نصب حرفهای
• سنسورهای اکسیژن: هنگام باز کردن مانیفولد قدیمی، سنسورهای اکسیژن (A/F Sensor) اغلب گیرپاژ هستند. باز کردن آنها نیاز به بکس چاکدار مخصوص دارد. مراقب باشید رزوه سنسور خراب نشود که هزینه سنگینی دارد.
• آببندی: سطح سرسیلندر را کاملاً تمیز کنید و حتماً از واشر فلزی چندلایه نو استفاده کنید. استفاده از چسب اگزوز به تنهایی کافی نیست و سریع میسوزد.
• دوره آببندی: بعد از نصب کاتالیزور نو، تا حدود ۵۰۰ کیلومتر ممکن است بوی نامطبوعی از اگزوز بیاید که ناشی از سوختن مواد نگهدارنده کارخانه است و طبیعی میباشد.
• علت خرابی: قبل از نصب قطعه نو، چک کنید چرا قبلی خراب شد؟ (روغنسوزی موتور یا مشکل انژکتور کاتالیزور نو را هم سریعاً خراب میکند).
