اسپیرال اسپرینگ فنر ساعتی فرمون فرمان سنسور ایربگ اسپرینگ فرمان تک فیش برند مریان کره ای
Airbag spiral cable single-pin Marian (Clock Spring) Korea
0
شناسه کالا 84306-06140
توضیحات

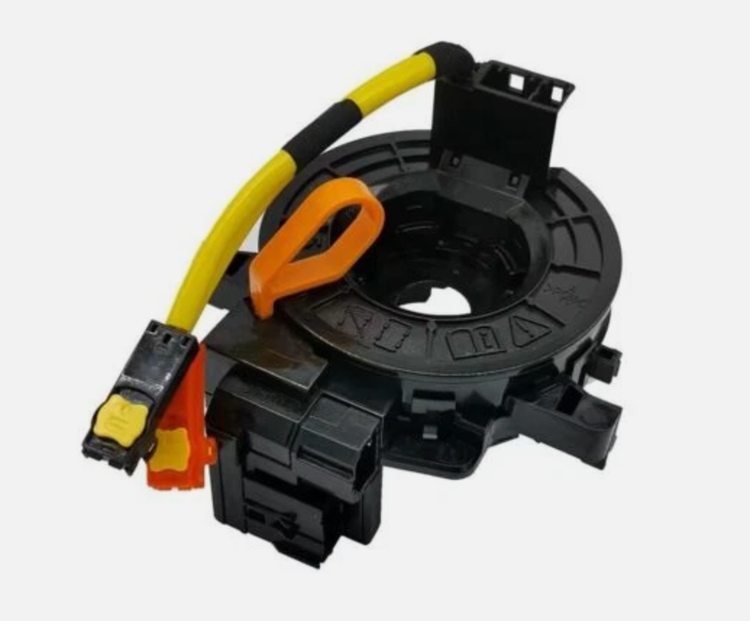

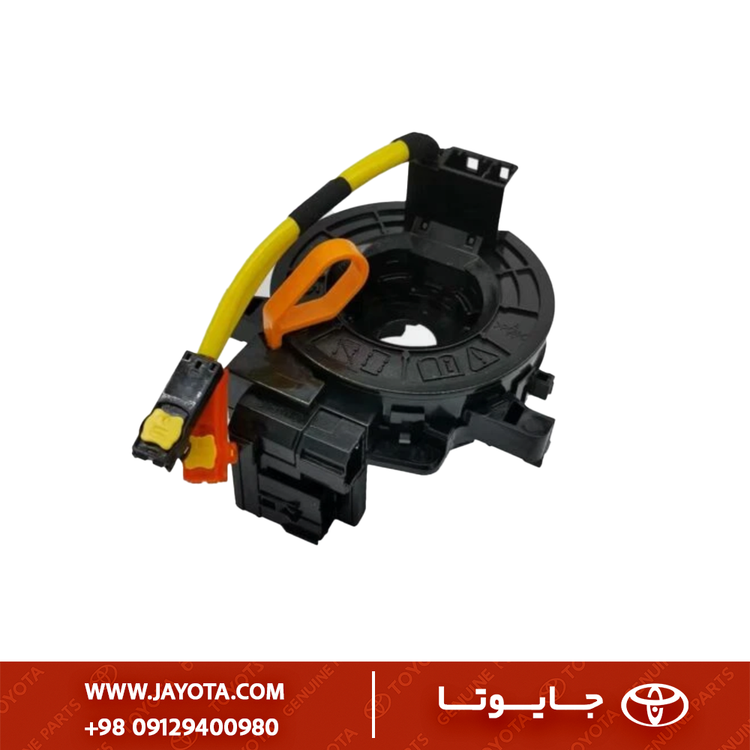

نوار فنری ایربگ (Clock Spring) تک پین مریان – ساخت کره
۱ | مشخصات کلی
| عنوان | توضیحات |
|---|---|
| نام قطعه | نوار فنری ایربگ (کلکسپرینگ) تک پین Marian |
| نوع اتصال | تک پین سیگنال ایربگ + خط هورن |
| کد فنی کاتالوگ جایوتا | CLK‑SPR‑AIRBAG‑1P‑KR‑MRN |
| نوع قطعه | OEM Replacement (ساخت کره – Marian) |
| سیستم مرتبط | سیستم ایمنی (SRS Airbag / Horn Circuit) |
| کشور سازنده | کرهٔ جنوبی |
| وضعیت کالا | نو / بسته‌بندی فابریک |
۲ | معرفی محصول
نوار فنری ایربگ Marian تک پین کره، رابط چرخان میان غربیلک فرمان و سیستم ایمنی خودرو است.
این قطعه به‌صورت سیم‌پیچ نواری مارپیچ در محفظه‌ای پلاستیکی قرار دارد و در عین چرخش فرمان ارتباط الکتریکی پایداری برای ایربگ و بوق حفظ می‌کند.
طراحی تک پین (1 Wire Type) برای مدل‌هایی است که سیستم SRS آن یک کانال سیگنال ایربگ دارد.
در نسخه‌های Marian کره، فیلم نوار از پلی‌ایمید (Polyimide Film) ساخته شده که تحمل دمای +150 °C را دارد و در مقابل تا ۱۰۰ میلیون چرخه چرخش بدون قطعی تضمین شده است.
۳ | مشخصات فنی
| ویژگی | مقدار / توضیح |
|---|---|
| نوع اتصال | 1 Pin Airbag + Horn Feed |
| جنس نوار | پلی‌ایمید (Polyimide Film Flexible Circuit) |
| مقاومت الکتریکی مدار | < 0.3 Ω |
| مقاومت عایق | > 10 MΩ در 500 VDC |
| تحمل دمای کاری | –40 °C تا +125 °C |
| زاویه عمل چرخش | 5 دور کامل (2.5 به هر سمت) |
| استاندارد ایمنی | ISO 26262 / SAE J2344 / JASO D611 |
| طول کابل داخلی | حدود 400 mm – نوار دوبل |
| سیستم نصب | Snap‑Fit / Push‑Lock Design |
| کشور سازنده | Korea (مارک Marian OEM Grade) |
۴ | ویژگی‌ها و مزایا
- طراحی تک پین (1P) سازگار با سیستم‌های SRS ساده.
- ساخت کره با استاندارد OEM – کیفیت درجه ۱.
- رسانش پایدار سیگنال بدون افت ولتاژ در طول چرخش.
- مقاومت مکانیکی برتر در چرخش‌های پرفشار.
- بدنهٔ ABS مقاوم در برابر ضربه و UV.
- نصب ساده Plug & Play بدون نیاز به بازنویسی ECU.
۵ | راهنمای نصب
- باتری را قطع و ۳۰ ثانیه منتظر بمانید تا سیستم SRS غیرفعال شود.
- ایربگ و غربیلک فرمان را طبق دستورالعمل سرویس خارج کنید.
- کانکتورهای قدیمی Clock Spring را آزاد و قطعه را مستقیم خارج کنید.
- نوار فنری جدید Marian را در وضعیت مرکزی (Neutral Position) نصب کنید.
- پس از بستن ایربگ و اتصال باتری، چراغ SRS را چک کنید که خاموش بماند.
۶ | سازگاری خودرو
| برند / مدل | سیستم SRS | سال کاربرد | توضیح |
|---|---|---|---|
| Toyota Corolla / Camry | تک پین SRS Airbag | 2000 – 2006 | دایره کوچک کانکتور زرد |
| Hyundai / Kia (چند مدل) | تک سنسور Airbag | 2004 – 2010 | نسخه کپی Marian OEM |
| Daewoo Lanos / Gentra | Single Airbag System | 2000 – 2008 | کابل تطبیق پذیر اصلاحی |
۷ | نکات نگهداری
- هنگام نصب هرگز نوار را بیش از ۵ دور نچرخانید.
- پس از نصب، علامت مرکز “Top Center” باید رو به بالا باشد.
- از باز کردن بخش داخلی و تعمیر دستی نوار پرهیز شود.
- هنگام کار با سیستم SRS، دمای محیط را پایین‌تر از ۴۰ °C حفظ کنید.
