لوله خرطومی تویوتا T.U.V 2003-2005

1) معرفی فنی قطعه

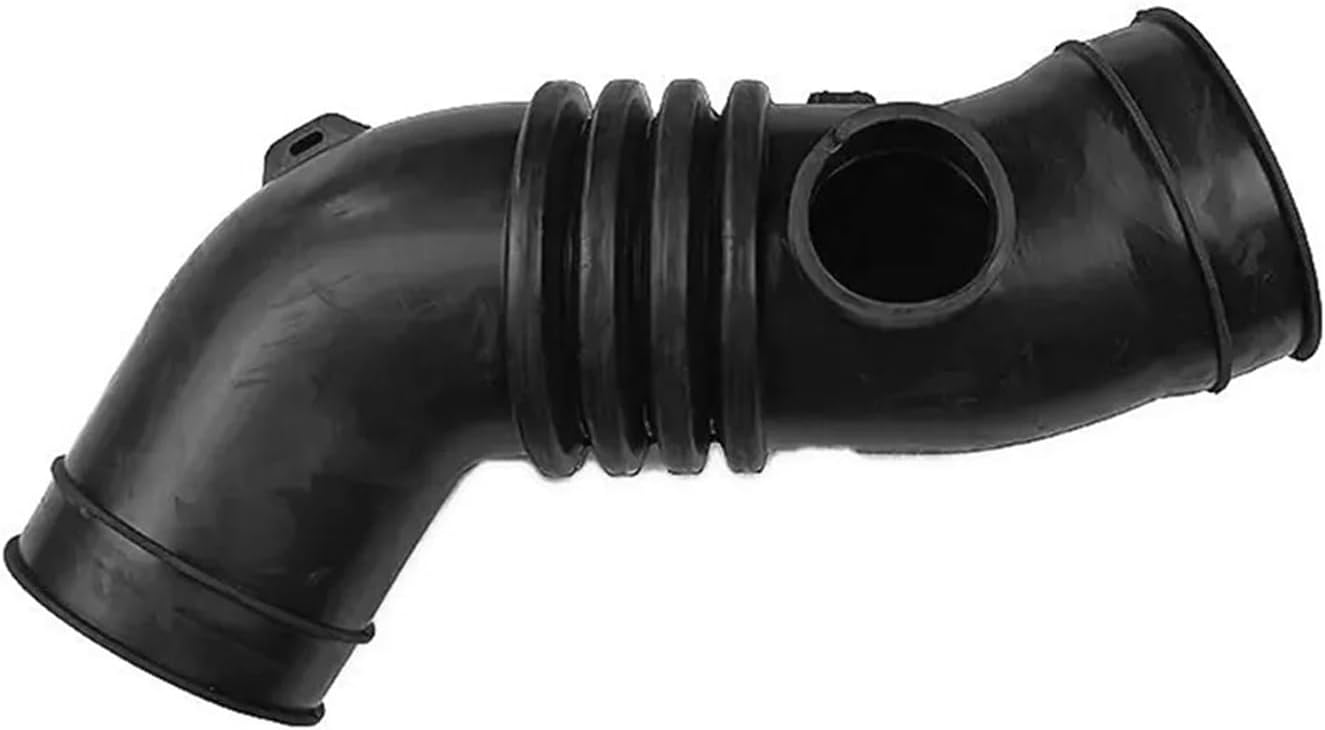

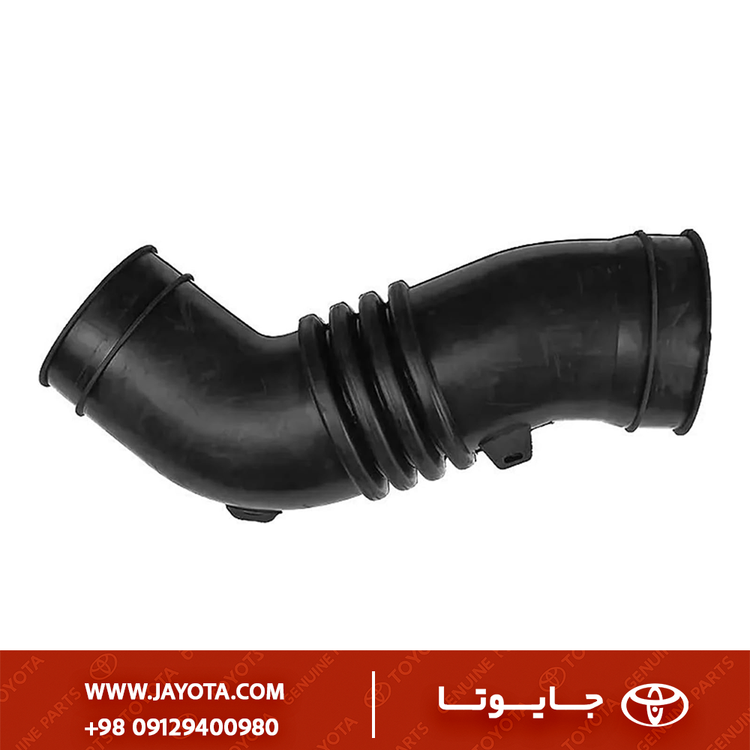

قطعه با شماره فنی 17875-38011 که در نقشه‌های فنی با عنوان Resonator, Air Intake, No. 1 شناخته می‌شود، یک لوله پلیمری حجم‌دار است که بین محفظه فیلتر هوا (Air Box) و دریچه گاز (Throttle Body) یا لوله اصلی منیفولد قرار می‌گیرد.

در موتورهای 1UR-FSE لکسوس که دارای سیستم ورودی دوبل هستند، این قطعه معمولاً مربوط به سمت راست (RH - سمت شاگرد) است. وظیفه اصلی آن علاوه بر انتقال هوا، ایجاد پدیده “رزونانس هلمهولتز” برای خنثی کردن فرکانس‌های صوتی مزاحم مکش موتور و کاهش صدای موتور در دورهای بالا است تا سکوت کابین لکسوس حفظ شود.

2) جدول فیتمنت و سازگاری (Fitment)

این قطعه مختص سدان‌های لوکس لکسوس با شاسی ۴۰ است:

3) شماره فنی‌های اصلی (OEM Part Numbers)

4) ویژگی‌های فنی و مزایا

• تکنولوژی سکوت (NVH): لکسوس روی صدای موتور حساسیت بالایی دارد. محفظه‌های خالی تعبیه شده در بدنه این لوله (Resonator Chambers) طوری طراحی شده‌اند که امواج صوتی برگشتی از موتور را خنثی کنند.

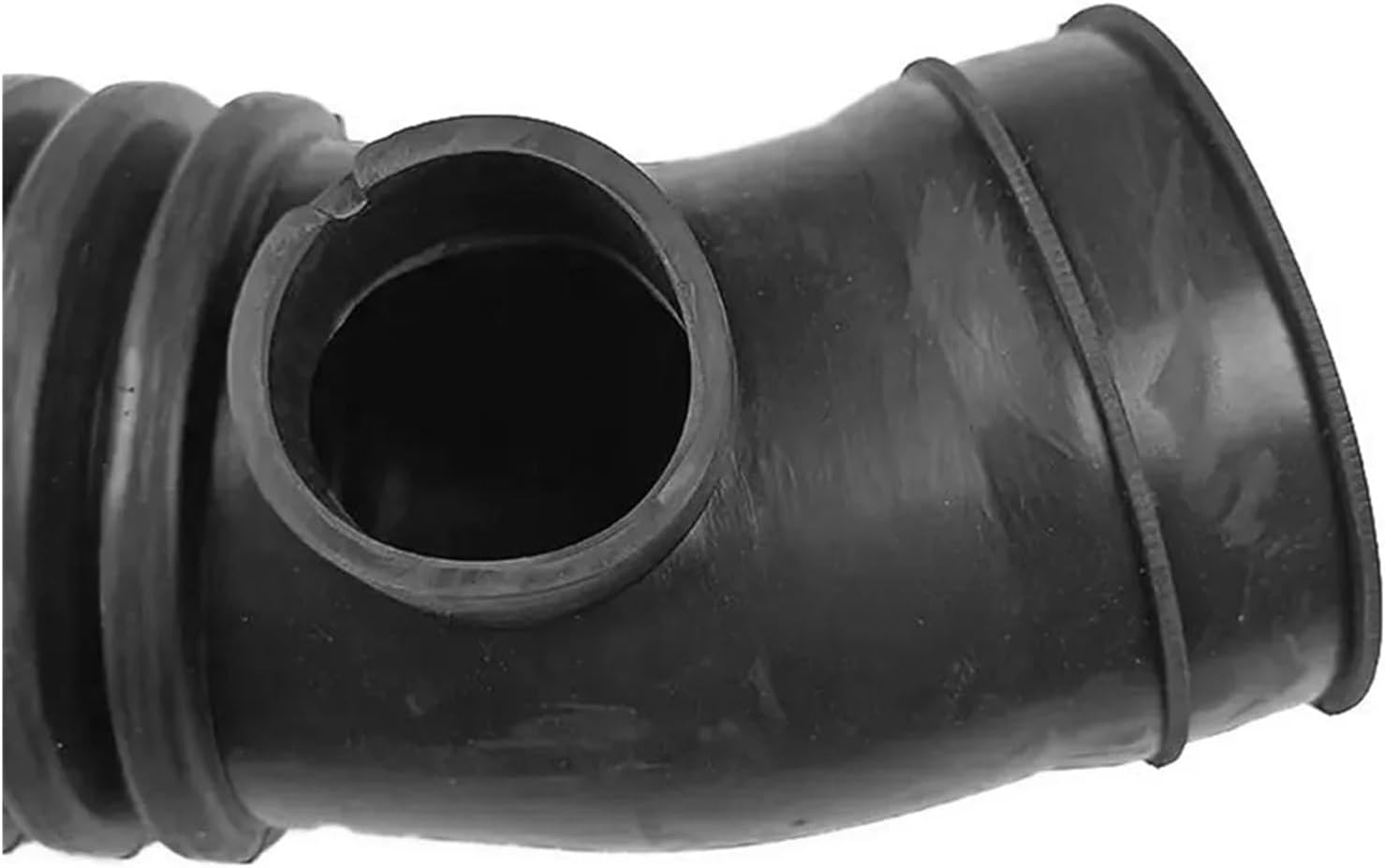

• محل قرارگیری سنسور: در برخی مدل‌ها، پورت‌هایی برای اتصال شلنگ‌های تهویه کارتر (PCV) یا لوله‌های بای‌پس هوا روی این قطعه تعبیه شده است.

• جریان هوای آرام: سطح داخلی آن برای جلوگیری از اغتشاش هوا (Turbulence) قبل از ورود به دریچه گاز صیقلی شده است.

5) جدول علائم خرابی و زمان تعویض

از آنجا که این قطعه بعد از سنسور MAF قرار دارد، سلامت آن بسیار حیاتی است:

6) برندهای پیشنهادی بازار ایران

مانند سایر قطعات پلیمری خاص موتور لکسوس، تنوع برند افترمارکت کمی دارد:

7) نکات نصب حرفه‌ای

• تست دود (Smoke Test): اگر خودرو خطای “System Too Lean” دارد، قبل از تعویض سنسورها، این قطعه را با دستگاه تست دود بررسی کنید. ترک‌های ریز در قسمت زیرین (که دیده نمی‌شود) در این مدل شایع است.

• بست‌های فلزی: هنگام نصب، بست‌های فلزی دو سر لوله را بیش از حد سفت نکنید، زیرا باعث شکستن پلاستیک خشک رزوناتور می‌شود.

• بررسی سمت چپ و راست: رزوناتور سمت راست (راننده در ژاپن/شاگرد در ایران) با سمت چپ متفاوت است. شماره فنی 38011 مخصوص سمت راست است.
